直流系统充放电试验方案
一、直流系统电池充电电路介绍
XX电厂直流系统分为#1直流系统和#2直流系统。
1.#1直流系统:
#1直流系统电池容量为200AH,共103节电池,单体电池浮充电压为2.27V,型号为2SLA200/G。
#1、#2电池柜组成1#电池组,通过1QK与#1直流Ⅰ段母线相连,#1电池组由#1充电柜进行充电。
#3、#4电池柜组成为2#电池组,通过2QK与#1直流Ⅱ段母线相连,#2电池组由#2充电柜进行充电。
#1直流Ⅰ段母线与#1直流Ⅱ段母线通过3QK相连。
如图1所示,正常情况下,#1直流系统Ⅰ段母线与Ⅱ段母线采用分段运行方式,互不相连,3QK为断开状态,1QK、2QK为闭合状态。

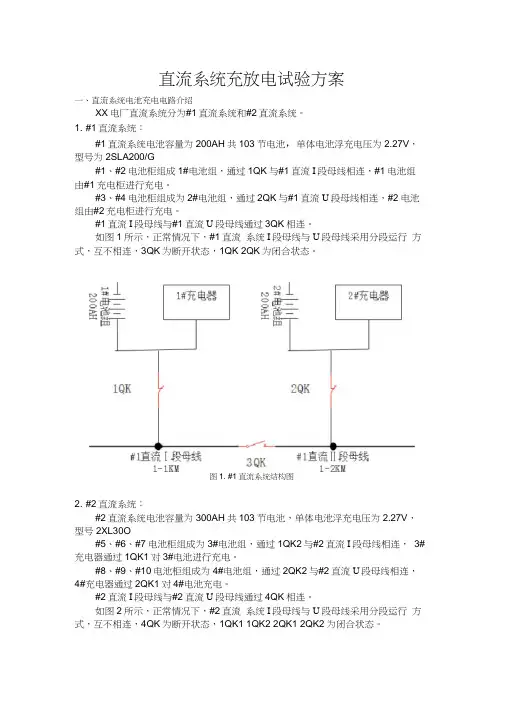

图1. #1直流系统结构图
2.#2直流系统:
#2直流系统电池容量为300AH,共103节电池,单体电池浮充电压为2.27V,型号2XL300。
#5、#6、#7电池柜组成为3#电池组,通过1QK2与#2直流Ⅰ段母线相连,3#充电器通过1QK1对3#电池进行充电。
#8、#9、#10电池柜组成为4#电池组,通过2QK2与#2直流Ⅱ段母线相连,4#充电器通过2QK1对4#电池充电。
#2直流Ⅰ段母线与#2直流Ⅱ段母线通过4QK相连。
如图2所示,正常情况下,#2直流系统Ⅰ段母线与Ⅱ段母线采用分段运行方式,互不相连,4QK为断开状态,1QK1、1QK2、2QK1、2QK2为闭合状态。
5#充电器为备用充电器,不接入电路,1QK3为双向断开状态。
图2.#2直流系统结构图
二、实验准备
1.倒负荷,将实验电池组与工作电池组隔离,倒闸操作步骤见附录1。
2.断开负荷后,打扫实验电池组表面。
3.实验前检查电池组外观是否有破损。
三、实验工具
1.试验仪器:
1.1放电仪器:BDL-20A微机监控放电器
电压等级:DC 220V、110V、48V
电流等级:10A、20A
放电稳度精度≤±2% 电压测量精度≤±
1%
1.2充电仪器:直流系统自带充电器
TH230D20NZ-3
2.连接线:
根据国家标准GB/T 4706.1-2005规定的电
线负载电流值,6平方铜芯线允许长期负载
电流为:35A至60A,选用6平方的铜线满足试验要求。
3.试验工具:
万用表、钳形电流表、接线工具、测温枪、刷子、抹布等。
四、实验内容:
1.放电实验:
1)放电接口:
空开编号为“放电开关KT”空开编号“放电开关1KT或2KT”
2)放电参数
由放电电流I=0.1C10,1#电池组容量C=200AH,得:
由放电电流I=0.1C10,2#电池组容量C=300AH,得:
表面温度、放电时间。
4)放电过程中注意,放电时电流波动允许范围=1%,单体电池电压不能低于1.8V,对于电压下降过快的电池,应做好记录。
5)放电仪器操作:按下放电开关持续3 秒以上,开始放电,再次按下放电开关持续3 秒以上,停止放电。
6)放电结束时,应先让放电仪空载,再断开与电池组连接。
2.充电实验
2)充电电流以10h率的I10进行均充。
3)每1小时记录蓄电池总电压、充电电流、每个蓄电池端电压、蓄电池表面温度、充电时间。
4)记录蓄电池进入浮充的时间以及浮充电流、电池组总电压、电池表面温度。5)倒闸时电压调整方法:充电柜面板上嵌入的两个按钮用来调整模块在手动状态下的输出电压。按下左边“↓”按钮,输出电压降低1V,按下右边“↑”按钮电压输出升高0.5V。注意,只有在手动控制状态下,调节按钮才起作用,切换手动方式为:拨码开关最左一位,拨向上端代表自动控制,拨向下端代表手动控制。
五、安全防护措施
危险点:1.人体电击;2设备短路损坏;3.蓄电池有害气体析出;4.仪器与电池组连接时打火;5.故障电池发热引起高温;6.实验导致电池损坏
防护措施:
1.个人防护:绝缘鞋、橡胶手套,实验场地布置警戒线,防止无关人员进入实验场地发生触电事故
2.工具防护:使用有绝缘保护的工具。若工具未作绝缘处理,应使用绝缘胶带将工具金属部分进行缠绕保护。
3.环境防护:实验场地布置警戒线,实验过程中应打开窗户和门,保持空气流动,防止电池有害气体聚集。
4.放电前,应先断开仪器的放电电阻,再连接电池组,最后接入放电电阻。重新充电时,应先将充电电压调低,避免合闸引起火花。
5.实验时每隔1小时使用测温枪测量每个电池温度。
6.若实验过程中出现单体电池损坏或实验不达标情况,应做好标记,实验完毕后,取下损坏的电池,并更换备用电池于损坏电池原位置上。
7.试验现场配备两组二氧化碳灭火器,如出现着火现象时应立即灭火。
六、其他注意事项
1、在充放电实验期间,做好定时记录工作,实验完成后,应绘制整组充放电特性曲线。
2、实验绘制的特性曲线应与厂家给出的特性曲线相近。
3、由于充放电实验时间较长,应做好交接班工作。
