铁路信号—25Hz相敏轨道电路分析

25hz相敏轨道电路的工作原理及作用
嘿！今天咱们来聊聊25hz 相敏轨道电路的工作原理及作用呀！
哎呀呀，你知道吗？25hz 相敏轨道电路在铁路运输中那可是起着至关重要的作用呢！
先来说说它的工作原理吧！这个25hz 相敏轨道电路呀，是利用25Hz 的交流电源来实现轨道区段的占用检查和传递信息的。

哇！它通过钢轨作为导体，将电流传输到轨道电路的各个部分。

当有列车占用轨道区段时，电流的流通就会发生变化，从而检测出轨道的占用状态呢！这是不是很神奇呀？
再说这作用，那可真是不得了哇！它能够准确地检测轨道区段是否被列车占用，为列车的运行提供了安全保障呢！哎呀，如果没有它，列车运行的安全性可就大大降低啦！而且，它还能传递一些重要的信息，比如说轨道的状态、信号的指示等等。

这对于列车的调度和控制简直太重要啦！
你想想看，如果没有25hz 相敏轨道电路，列车在轨道上行驶就会变得盲目，那得多危险呀！所以说，它就像是铁路运输的“眼睛”和“耳朵”，时刻关注着轨道的情况，为列车的安全运行保驾护航呢！
总之，25hz 相敏轨道电路的工作原理虽然有点复杂，但是它的作用真的是超级重要哇！咱们可不能小看了它在铁路运输中的地位哟！。

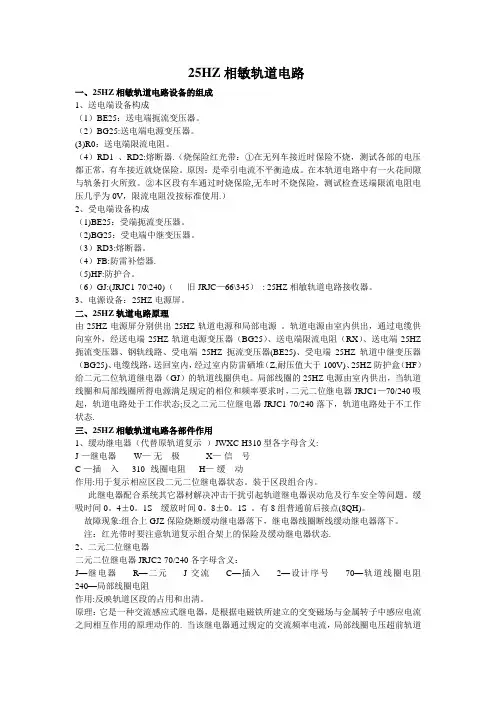

25HZ相敏轨道电路一、25HZ相敏轨道电路设备的组成1、送电端设备构成（1）BE25：送电端扼流变压器。

（2）BG25:送电端电源变压器。

(3)R0：送电端限流电阻。

（4）RD1 、RD2:熔断器.（烧保险红光带：①在无列车接近时保险不烧，测试各部的电压都正常，有车接近就烧保险。

原因：是牵引电流不平衡造成。

在本轨道电路中有一火花间隙与轨条打火所致。

②本区段有车通过时烧保险,无车时不烧保险，测试检查送端限流电阻电压几乎为0V，限流电阻没按标准使用.）2、受电端设备构成（1)BE25：受端扼流变压器。

（2)BG25：受电端中继变压器。

（3）RD3:熔断器。

（4）FB:防雷补偿器.（5)HF:防护合。

（6）GJ:(JRJC1-70\240)（旧JRJC—66\345）: 25HZ相敏轨道电路接收器。

3、电源设备：25HZ电源屏。

二、25HZ轨道电路原理由25HZ电源屏分别供出25HZ轨道电源和局部电源。

轨道电源由室内供出，通过电缆供向室外，经送电端25HZ轨道电源变压器（BG25）、送电端限流电阻（RX）、送电端25HZ 扼流变压器、钢轨线路、受电端25HZ扼流变压器(BE25)、受电端25HZ轨道中继变压器（BG25)、电缆线路，送回室内，经过室内防雷硒堆（Z,耐压值大于100V)、25HZ防护盒（HF）给二元二位轨道继电器（GJ）的轨道线圈供电。

局部线圈的25HZ电源由室内供出，当轨道线圈和局部线圈所得电源满足规定的相位和频率要求时，二元二位继电器JRJC1—70/240吸起，轨道电路处于工作状态;反之二元二位继电器JRJC1-70/240落下，轨道电路处于不工作状态.三、25HZ相敏轨道电路各部件作用1、缓动继电器（代替原轨道复示）JWXC-H310型各字母含义:J-—继电器W—-无极X—-信号C-—插入310--线圈电阻H—-缓动作用:用于复示相应区段二元二位继电器状态。

装于区段组合内。

此继电器配合系统其它器材解决冲击干扰引起轨道继电器误动危及行车安全等问题。

25hz相敏轨道电路25Hz相敏轨道电路是一种高频信号发生器，它可以在25赫兹的频率上生成差分信号。

它的主要特点是，它可以根据轨道电路中通常所用的压控饱和变压器的值来改变它的输出频率，因此可以轻松地实现对轨道电路系统参数的调整。

另外，这种电路具有良好的耐久性，省电和低成本，它也具有高精度的调谐参数，输出信号抗干扰性能好，具有低相关性，它的输出信号可以用来作为轨道电路中其他器件的控制信号。

25 Hz相敏轨道电路的工作原理25 Hz相敏轨道电路采用放大器放大和调节频率源，并以压控饱和变压器的值为基础，以改变输出频率来实现该电路的调节。

25 Hz 相敏轨道电路有三支腿，其中有一个用于放大器输入，一个用于放大器输出，最后一个用于自增长控制器，用于控制饱和变压器的值。

这三个腿与放大器的输入、输出和控制信号的输出相连。

当放大器的输入信号为25 Hz时，放大器会将信号放大，当放大器的输出信号达到饱和值时，控制器会检测到这一信号，并且会改变饱和变压器的值以调节信号的输出频率。

25 Hz相敏轨道电路的优势和应用25 Hz相敏轨道电路具有良好的耐久性，省电，低成本以及高精度调谐参数，它可以根据频率源的值来调整输出频率，甚至可以从完全关闭到完全开启，这些特点使它在轨道电路应用中十分受欢迎。

25 Hz相敏轨道电路的应用非常广泛，它被广泛用于汽车轨道电路，飞行模型控制及其他模型操纵等方面，它的信号输出用于控制开关，增益放大器，多晶片控制器，电动机调节及周期延迟等，另外，25 Hz相敏轨道电路也可以用于火车信号系统，机器人控制，自动化元件和通讯设备等。

25 Hz相敏轨道电路的缺点25 Hz相敏轨道电路存在一定的缺点，由于它的输出频率对外部环境脉冲等有较高的敏感性，因此在调节饱和变压器的值时，它有可能产生一些外部干扰，从而影响信号的质量和精度，因此必须采取一些措施来抑制这种外部干扰。

总结25 Hz相敏轨道电路是一种高频信号发生器，它可以根据压控饱和变压器的值来调节输出信号的频率，因此可以轻松地实现对轨道电路系统参数的调整。

25HZ相敏轨道电路原理一、概述25Hz相敏轨道电路是一种用于铁路系统中的电气设备，用于监测和控制列车的运行。

本文将详细介绍25Hz相敏轨道电路的原理和工作方式。

二、原理1. 轨道电路25Hz相敏轨道电路是通过电流在轨道上的传导来实现的。

轨道被分为若干个电气区段，每一个区段之间通过绝缘节隔开。

当列车经过轨道上的电气区段时，会引起电流的变化，这种变化可以被轨道电路设备检测到。

2. 相敏电路相敏电路是25Hz相敏轨道电路的核心部份。

它由电感器和电容器组成，用于检测轨道电流的变化。

当列车经过轨道电气区段时，电感器会感应到电流的变化，进而产生电压信号。

电容器则用于滤波和放大电压信号。

3. 检测和控制通过对电压信号的检测和处理，可以实现对列车的监测和控制。

当电压信号超过设定的阈值时，表示有列车经过。

系统可以根据这个信号来控制信号灯、道岔等设备的操作，以确保列车的安全运行。

三、工作方式1. 监测列车位置25Hz相敏轨道电路可以监测列车在轨道上的位置。

当列车进入电气区段时，电流的变化会被感应到，并转化为电压信号。

通过测量电压信号的强度和持续时间，可以确定列车的位置。

2. 控制信号灯25Hz相敏轨道电路可以控制信号灯的亮灭。

当列车进入电气区段时，电流的变化会引起电压信号的变化，系统可以根据这个信号来控制信号灯的状态。

例如，当电压信号超过阈值时，表示有列车经过，系统会使信号灯变为红色。

3. 控制道岔25Hz相敏轨道电路还可以控制道岔的切换。

当列车进入电气区段时，电流的变化会引起电压信号的变化，系统可以根据这个信号来控制道岔的位置。

例如，当电压信号超过阈值时，表示有列车经过，系统会切换道岔，使列车进入正确的轨道。

四、应用场景25Hz相敏轨道电路广泛应用于铁路系统中，用于监测和控制列车的运行。

它可以确保列车在轨道上的安全运行，并提高铁路系统的运行效率。

五、总结25Hz相敏轨道电路是一种用于铁路系统中的电气设备，通过电流在轨道上的传导来监测和控制列车的运行。

25HZ相敏轨道电路故障分析及处理摘要：轨道电路作为轨道交通的重要组成部分，也是有效提高轨道交通建设效率和施工人员工作效率的重要设施。

目前，我国铁路交通对于信号系统高效运行的需求仍有很大的不足。

能适应电力和无电力两类道路，具有明显的优越性。

同时，25HZ相敏电路的工作电压为25HZ的交流电，具有较好的运输性和稳定性。

由与主电源频率不同的内部电源装置供应。

本文以25HZ相敏轨道电路作为主要研究对象，对该轨道电路可能发生的故障进行了研究与分析，期望能够对25HZ相敏轨道电路的故障处理起到一定的作用，从而推动轨道行业的更好发展。

关键词：25HZ相敏轨道电路；故障分析；故障处理1 25HZ相敏轨道电路的原理25HZ的轨道电路是一种连续的轨道电路，它使用25HZ的交流电来进行信号的传输，轨道电路中的二进制继电器可以自由地选择所需的频率。

信号源通常包括两个部分，一个是通过专用25Hz交流变频器的追踪源，另一个是通过本地源。

二进制系统的一端与两个定位追踪电路相连，而另一端则与电源相连，以特定的频率系数。

经过分配器的电力供应和50赫兹的电力供应是不一样的，它确定了铁轨线路有无带电。

2 25HZ相敏轨道电路的特点(1)25Hz相位敏感轨线回路保护是一种双进制轨线位置保护，它既有时又有频，能很好地消除牵引电流的影响。

线路保护由持续的AC保护提供，相对稳定，维护性高。

(2)25Hz跟踪器与输入本地变频器反向相连，本地供电电压随90-1776相位变化，可采取中央调相方式。

在频率系数上，将输入电压从220V±6.6V变为50Hz，保证了线路的稳定；(3)25赫兹的电源以一个频率为其工作原理。

50赫兹电气频率的二分之一为25赫兹的主电气频率。

(4)“田”型配电盘的两个线圈以垂直90°的角度配置；由于采用了双线圈结构，使得由交流电流产生的磁场与共振线圈之间存在着不完整的交叠。

所以在保护盒关闭的时候，线路继电器就会出现故障。

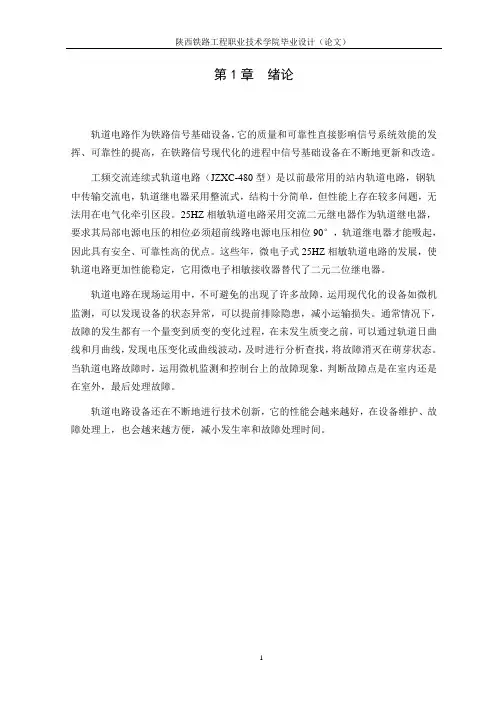

第1章绪论轨道电路作为铁路信号基础设备，它的质量和可靠性直接影响信号系统效能的发挥、可靠性的提高，在铁路信号现代化的进程中信号基础设备在不断地更新和改造。

工频交流连续式轨道电路（JZXC-480型）是以前最常用的站内轨道电路，钢轨中传输交流电，轨道继电器采用整流式，结构十分简单，但性能上存在较多问题，无法用在电气化牵引区段。

25HZ相敏轨道电路采用交流二元继电器作为轨道继电器，要求其局部电源电压的相位必须超前线路电源电压相位90°，轨道继电器才能吸起，因此具有安全、可靠性高的优点。

这些年，微电子式25HZ相敏轨道电路的发展，使轨道电路更加性能稳定，它用微电子相敏接收器替代了二元二位继电器。

轨道电路在现场运用中，不可避免的出现了许多故障，运用现代化的设备如微机监测，可以发现设备的状态异常，可以提前排除隐患，减小运输损失。

通常情况下，故障的发生都有一个量变到质变的变化过程，在未发生质变之前，可以通过轨道日曲线和月曲线，发现电压变化或曲线波动，及时进行分析查找，将故障消灭在萌芽状态。

当轨道电路故障时，运用微机监测和控制台上的故障现象，判断故障点是在室内还是在室外，最后处理故障。

轨道电路设备还在不断地进行技术创新，它的性能会越来越好，在设备维护、故障处理上，也会越来越方便，减小发生率和故障处理时间。

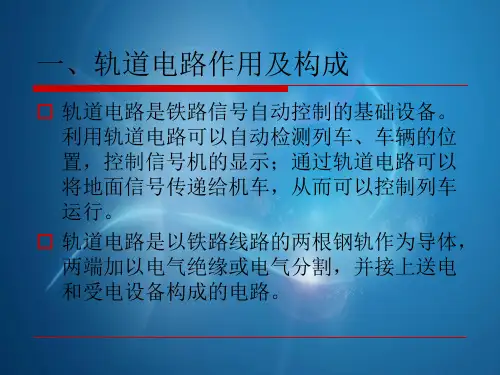

第2章 25HZ相敏轨道电路故障分析及处理2.1 轨道电路1.轨道电路的定义：定义1：轨道电路是钢轨线路和连接与其始端及终端的器械总称。

定义2：利用铁路线路的钢轨作为导体传递信息的电路。

2.轨道电路的作用：1）检测轨道电路有无列车占用。

2）能发送关于轨道是否空闲和是否完整的信息。

（信息发送功能）3）通过信号机之间，以及地面设备与机车之间信息发送与接收传输通道的作用。

3.与轨道电路相关的几个基本概念：1）轨道电路状态即：轨道电路范围内，无轮对占用的状态。

2）轨道电路分路状态即：即轨道电路范围内，有轮对占用时的状态。

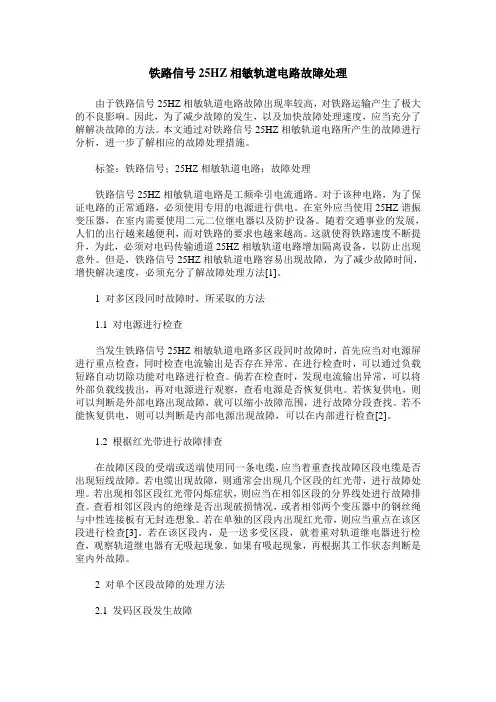

铁路信号25HZ相敏轨道电路故障处理由于铁路信号25HZ相敏轨道电路故障出现率较高，对铁路运输产生了极大的不良影响。

因此，为了减少故障的发生，以及加快故障处理速度，应当充分了解解决故障的方法。

本文通过对铁路信号25HZ相敏轨道电路所产生的故障进行分析，进一步了解相应的故障处理措施。

标签：铁路信号；25HZ相敏轨道电路；故障处理铁路信号25HZ相敏轨道电路是工频牵引电流通路。

对于该种电路，为了保证电路的正常通路，必须使用专用的电源进行供电。

在室外应当使用25HZ谐振变压器，在室内需要使用二元二位继电器以及防护设备。

随着交通事业的发展，人们的出行越来越便利，而对铁路的要求也越来越高。

这就使得铁路速度不断提升，为此，必须对电码传输通道25HZ相敏轨道电路增加隔离设备，以防止出现意外。

但是，铁路信号25HZ相敏轨道电路容易出现故障，为了减少故障时间，增快解决速度，必须充分了解故障处理方法[1]。

1 对多区段同时故障时，所采取的方法1.1 对电源进行检查当发生铁路信号25HZ相敏轨道电路多区段同时故障时，首先应当对电源屏进行重点检查，同时检查电流输出是否存在异常。

在进行检查时，可以通过负载短路自动切除功能对电路进行检查。

倘若在检查时，发现电流输出异常，可以将外部负载线拔出，再对电源进行观察，查看电源是否恢复供电。

若恢复供电，则可以判断是外部电路出现故障，就可以缩小故障范围，进行故障分段查找。

若不能恢复供电，则可以判断是内部电源出现故障，可以在内部进行检查[2]。

1.2 根据红光带进行故障排查在故障区段的受端或送端使用同一条电缆，应当着重查找故障区段电缆是否出现短线故障。

若电缆出现故障，则通常会出现几个区段的红光带，进行故障处理。

若出现相邻区段红光带闪烁症状，则应当在相邻区段的分界线处进行故障排查。

查看相邻区段内的绝缘是否出现破损情况，或者相邻两个变压器中的钢丝绳与中性连接板有无封连想象。

若在单独的区段内出现红光带，则应当重点在该区段进行检查[3]。

25Hz相敏轨道电路一、25Hz相敏轨道电路的制式特点1、用25Hz电源作为轨道电路的信号源。

具有频率稳定性，恒等于工频的一半。

（25Hz=50Hz/2）2、用25Hz交流二元二位轨道继电器。

此继电器不仅有频率的选择性而且具有相位的选择性。

它的相位选择性可以保证对绝缘节短路有可靠的检查。

3、轨道继电器有两个线圈即轨道、局部线圈（局部超前轨道90°）。

抗干扰能力强。

二、25Hz相敏轨道电路的组成1、JRJC-70/240二元二位继电器1）结构：该继电器轨道线圈的直流电阻为70欧，局部线圈的直流电阻为240欧。

继电器包括带轴翼板、局部线圈、轨道线圈和接点组。

2）特点：具有可靠的相位和频率选择性。

3）动作原理：二元二位继电器属于交流感应式继电器，是根据电磁铁所建立的交变磁场与金属转子中感应电流之间相互作用的原理而动作的。

2、HF-25防护盒1）结构：由0.845H 的电感和12μ的电容串接而成。

电容为3×4μ +1μ 。

防护盒并接在轨道线圈上。

25Hz 时，它相当于16μ的电容，50Hz 时，它相当于20Ω的电阻。

2）作用：对25Hz 的信号电流起着减少轨道电路传输衰耗和相移的作用。

对50Hz 的干扰电流，起着减少轨道线圈上干扰电压的作用。

3）防护盒故障情况4）HF DJ3-25接线图N1 PC 监测 N2采样信号 隔离变压器 低通滤波 触发鉴别 逻辑判断 驱动控制 当采样电压高于11V 或14V时，执行继电器落下，局部电源正常工作；当采样电压低于11V 或14V 时，执行继电器吸起，切断局部电源，迫使二元二位继电器落下。

室内将轨道电源屏送出的25Hz/GJZ220、GJF220送至轨道电路送电端，经轨道变压器降压后（5V 左右），再经限流电阻降压送至扼流变压器，再经3/1变压后送至钢轨上，经钢轨传输到受端扼流变压器，经1/3变压后，送给受端轨道变压器，经升压后送回室内JRJC-70/240继电器3-4线圈。

25Hz相敏轨道电路一、25Hz相敏轨道电路的制式特点1、用25Hz电源作为轨道电路的信号源。

具有频率稳定性，恒等于工频的一半。

（25Hz=50Hz/2）2、用25Hz交流二元二位轨道继电器。

此继电器不仅有频率的选择性而且具有相位的选择性。

它的相位选择性可以保证对绝缘节短路有可靠的检查。

3、轨道继电器有两个线圈即轨道、局部线圈（局部超前轨道90°）。

抗干扰能力强。

二、25Hz相敏轨道电路的组成1、JRJC-70/240二元二位继电器1）结构：该继电器轨道线圈的直流电阻为70欧，局部线圈的直流电阻为240欧。

继电器包括带轴翼板、局部线圈、轨道线圈和接点组。

2）特点：具有可靠的相位和频率选择性。

3）动作原理：二元二位继电器属于交流感应式继电器，是根据电磁铁所建立的交变磁场与金属转子中感应电流之间相互作用的原理而动作的。

2、HF-25防护盒1）结构：由0.845H 的电感和12μ的电容串接而成。

电容为3×4μ +1μ 16μ的电容，50Hz 时，它相当于20DGJ2）作用：对25Hz 的信号电流起着减少轨道电路传输衰耗和相移的作用。

对50Hz 的干扰电流，起着减少轨道线圈上干扰电压的作用。

3）防护盒故障情况4）HF DJ3-25接线图三、25Hz 相敏轨道电路的原理室内将轨道电源屏送出的25Hz/GJZ220、GJF220送至轨道电路送电端，经轨道变压器降压后（5V 左右），再经限流电阻降压送至N1PC 监测 N2JRJC-70/240采样信号 隔离变压器 低通滤波 触发鉴别 逻辑判断 驱动控制 当采样电压高于11V 或14V 时，执行继电器落下，局部电源正常工作；当采样电压低于11V 或14V 时，执行继电器吸起，切断局部电源，迫使二元二位继电器落下。

扼流变压器，再经3/1变压后送至钢轨上，经钢轨传输到受端扼流变压器，经1/3变压后，送给受端轨道变压器，经升压后送回室内JRJC-70/240继电器3-4线圈。

铁路信号25Hz相敏轨道电路故障处理摘要：25Hz相敏轨道电路作为铁路系统的重要组成部分，其对铁路运输有着重要的影响。

因此，我们应该掌握这种轨道电路的构成和原理，对其容易出现的故障问题进行全面把握，针对空闲红光带、室内故障以及室外故障等问题，进行针对性的检查和处理，保证铁路系统的正常有效运行。

关键词：铁路信号；25Hz相敏轨道；电路故障一、25Hz相敏轨道电路的基本原理轨道电路电源首先由电源屏供给的25Hz轨道电源及其局部供电，然后再通过送端的25Hz轨道变压器、限流电阻和扼流变压器相互衔接，并连通相应的路轨区段通道，将受端的轨道变压器、扼流变压器相互连接，更好地将线路传回室内。

局部电源再供给二元二位继电器的局部线圈，局部线圈电流与轨道线圈电压均达标、局部电源相位超前轨道电源90度，将二元或二位继电器吸起，轨道电路处在空闲状态。

相反，一但二元二位继电器都没有被吸起来，即轨道有车占用或故障，则轨道电路仍保持在分路状态中。

25Hz相敏轨道电路自身也具备了较好的工作稳定性，且维修简便，能较好地抵抗牵引供电电流干扰，在实际应用的过程中深受好评。

二、铁路信号25HZ相敏轨道电路易出现的故障问题及处理措施1.轨道电路故障以及处理措施（1）故障原因。

①钢轨折断很容易使得轨道电路发生空闲红光带，这是一种常见的故障问题，通常在冬天寒冷天气中发生几率大，如果钢轨折断，那么轨道电路会一直出现红光带，所以很容易被工作人员发现和检测出来。

而在春天季节或者是隧道环境内，就算是钢轨折断，断切面之间也会存在小部分的接触，为故障检测工作带来一定的难度，工作人员很难快速的确定故障位置。

②绝缘接头故障，其通常是单侧绝缘接触不良造成的，并且也很容易使另一侧受到扣件因素影响出现短路故障。

极性交叉位置的绝缘接头也会经常出现短路现象，从而造成空闲红光带。

③其他位置短路、设备故障、自然灾害以及其他因素干扰等也会导致空闲红光带。

（2）处理措施。
