25Hz相敏轨道电路原理图

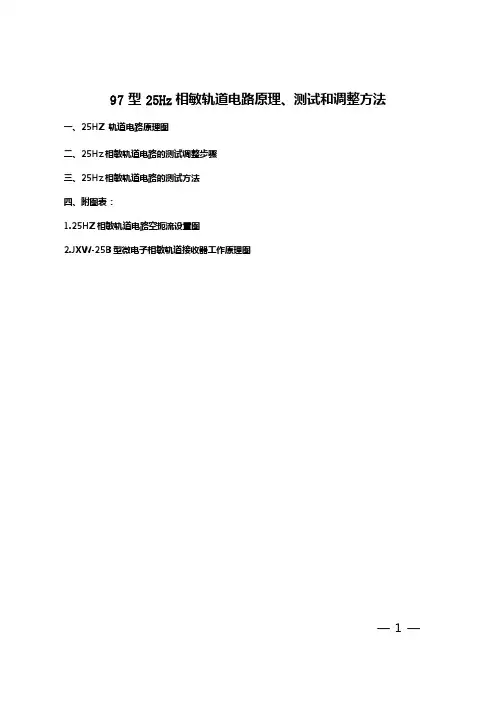

97型25Hz相敏轨道电路原理、测试和调整方法一、25HZ 轨道电路原理图二、25Hz相敏轨道电路的测试调整步骤三、25Hz相敏轨道电路的测试方法四、附图表：1.25HZ相敏轨道电路空扼流设臵图2.JXW-25B型微电子相敏轨道接收器工作原理图— 1 —一、25HZ轨道电路原理1、97型25Hz相敏轨道电路电原理图，如下图2、97型25Hz相敏轨道电路移频电码化原理图— 2 —二、97型（JXW-25型）25Hz相敏轨道电路的测试调整步骤：1、选定并制作25HZ轨道电路调整表25HZ轨道电路的设备使用及调整方式，需要严格按照25HZ相敏轨道电路调整表进行。

所以根据轨道电路结构和制式的不同，我们需要在维规中查找出对应的表格。

举例说明：电化区段一送双受25HZ轨道电路的选表首先需要在《维规》附录二的25HZ相敏轨道电路调整表中，选择对应的轨道电路设臵类型，经过查阅发现附表2-15（图1）符合一送双受的设臵要求，其次要在《维规》492页附图2-5(图2)中选择合适的送、受电端单元电路类型，根据实际发现送、受电端单元电路分别对应附表中E○1和E○2这两种类型，经过对比附表2-15中的送、受电端设臵情况，可以确认附表2-15中的第二行符— 3 —— 4 —合要求，在此表中L1、L2、L3下的数值表示不同位臵的轨道长度，RX 、RS 表示送受电端需要使用的电阻阻值，Ujmin 和Ujmax 表示接收端轨道继电器端电压的调整范围。

— 5 —2、选定并调整送、受电端的限流电阻RX 、Rs送、受电端的限流电阻应严格根据调整表进行选择，并固定不得随意调整，否则会破坏轨道电路整体特性，特别是分路特性。

电阻接线方式见下图4。

图43、选定室外送、受电端变压器的变比电码化区段室外变压器(见图5)变比应固定，轨道接收端电压由室内BMT-25型轨道变压器进行调整。

非电码化区段的轨道接收端电压可以通过调整送电端二次侧电压调整，送、受电端室外变压器端子使用要求见表1。

97型25Hz相敏轨道电路原理、测试和调整方法一、25HZ 轨道电路原理图二、25Hz相敏轨道电路的测试调整步骤三、25Hz相敏轨道电路的测试方法四、附图表：1.25HZ相敏轨道电路空扼流设置图2.JXW-25B型微电子相敏轨道接收器工作原理图—1 —一、25HZ轨道电路原理1、97型25Hz相敏轨道电路电原理图，如下图—2 —2、97型25Hz相敏轨道电路移频电码化原理图二、97型（JXW-25型）25Hz相敏轨道电路的测试调整步骤：1、选定并制作25HZ轨道电路调整表25HZ轨道电路的设备使用及调整方式，需要严格按照25HZ相敏轨道电路调整表进行。

所以根据轨道电路结构和制式的不同，我们需要在维规中查找出对应的表格。

举例说明：电化区段一送双受25HZ轨道电路的选表首先需要在《维规》附录二的25HZ相敏轨道电路调整表中，选择对应的轨道电路设置类型，经过查阅发现附表2-15（图1）符合一送双受的设置要求，其次要在《维规》492页附图2-5(图2)—3 —中选择合适的送、受电端单元电路类型，根据实际发现送、受电端单元电路分别对应附表中E○1和E○2这两种类型，经过对比附表2-15中的送、受电端设置情况，可以确认附表2-15中的第二行符合要求，在此表中L1、L2、L3下的数值表示不同位置的轨道长度，RX、RS表示送受电端需要使用的电阻阻值，Ujmin和Ujmax表示接收端轨道继电器端电压的调整范围。

—4 —2、选定并调整送、受电端的限流电阻RX、Rs送、受电端的限流电阻应严格根据调整表进行选择，并固定不得随意调整，否则会破坏轨道电路整体特性，特别是分路特性。

电阻接线方式见下图4。

图43、选定室外送、受电端变压器的变比电码化区段室外变压器(见图5)变比应固定，轨道接收端电压由室内BMT-25型轨道变压器进行调整。

非电码化区段的轨道接收端电压可以通过调整送电端二次侧电压调整，送、受电端室外变压器端子使用要求见表1。

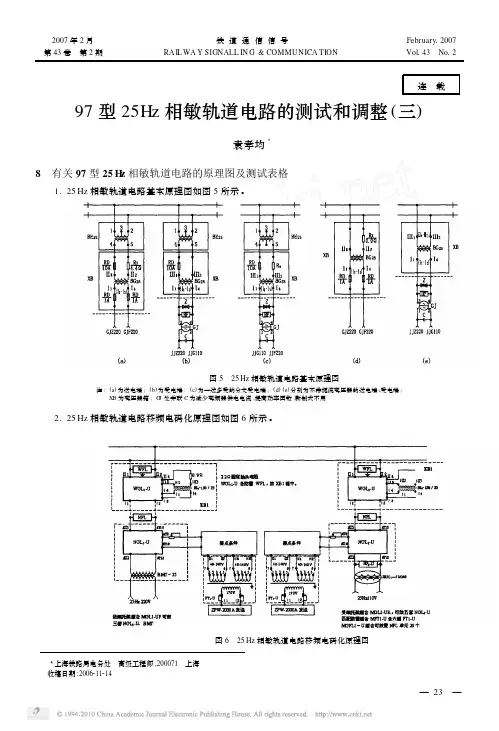

97型25Hz相敏轨道电路现场测试和调整（参考）一、有关术语1．参考调整表：指部标准图《97型25Hz相敏轨道电路图册》通号(99)0047中的参考调整表。

2．允许失调角：25Hz轨道电路传输时，在局部电压导前轨道电压90°的基础上，还会发生相移，该相移应控制在一定的允许围，称为允许失调角β。

即β应在±30°之。

3．相敏轨道继电器的有效电压：指经轨道传输后，加在二元二位轨道继电器轨道线圈上的电压，或加在微电子相敏轨道电路接收器接收端上的电压，与允许失调角相关。

U J(有效)-U J(测试)×cosβ，不同失调角时，其二者的换算见表1。

表1 U J(有效)和U J(测试)换算表二、25Hz相敏轨道电路的主要技术指标1. 调整状态时，轨道继电器轨道线圈上的有效电压应≥18V，轨道电压相位角滞后于局部电压相位角90±30°。

JXW-25微电子相敏轨道电路接收器接收端有效电压应≥16V，允许失调角应在±30°以，直流电压输出应为20 V～30V。

2. 用0.06Ω标准分路电阻线在轨道电路送、受端轨面上任一处分路时，轨道继电器（含一送多受的其中一个分支的轨道继电器）轨道线圈上的电压应≤7.4V。

相敏轨道电路接收器接收端电压应≤7.4V3. 轨道电路送、受电端扼流变压器至钢轨的应采用等阻线，接线电阻不大于0.1Ω。

4. 轨道电路送、受电端轨道变压器至扼流变压器的接线电阻不大于0.3Ω。

5. 轨道电路电源屏至送电端轨道变压器一次侧的电缆允许压降为30V。

轨道继电器至轨道变压器间的电缆电阻不大于150Ω。

6. 轨道电路送、受电端的限流电阻器R X、R S，其阻值应按通号（99）0047图册参考调整表中给出的数值予以固定，不得调小。

7. 在电码化区段，于机车信号入口端用0.06Ω标准分路电阻线分路时，应满足动作机车信号的最小短路电流的要求（对于ZPW-2000A型，用0.15Ω标准分路电阻线分路时，1700、2000、2300Hz≥500mA，2600 Hz≥450mA）。

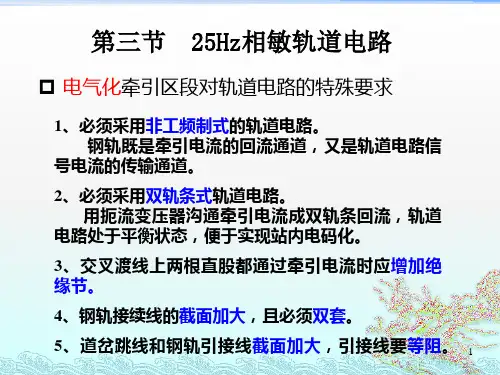

25Hz相敏轨道电路一、25Hz相敏轨道电路的制式特点1、用25Hz电源作为轨道电路的信号源。

具有频率稳定性，恒等于工频的一半。

（25Hz=50Hz/2）2、用25Hz交流二元二位轨道继电器。

此继电器不仅有频率的选择性而且具有相位的选择性。

它的相位选择性可以保证对绝缘节短路有可靠的检查。

3、轨道继电器有两个线圈即轨道、局部线圈（局部超前轨道90°）。

抗干扰能力强。

二、25Hz相敏轨道电路的组成1、JRJC-70/240二元二位继电器1）结构：该继电器轨道线圈的直流电阻为70欧，局部线圈的直流电阻为240欧。

继电器包括带轴翼板、局部线圈、轨道线圈和接点组。

2）特点：具有可靠的相位和频率选择性。

3）动作原理：二元二位继电器属于交流感应式继电器，是根据电磁铁所建立的交变磁场与金属转子中感应电流之间相互作用的原理而动作的。

2、HF-25防护盒1）结构：由0.845H 的电感和12μ的电容串接而成。

电容为3×4μ+1μ 。

防护盒并接在轨道线圈上。

25Hz 时，它相当于16μ的电容，50Hz 时，它相当于20Ω的电阻。

2）作用：对25Hz 的信号电流起着减少轨道电路传输衰耗和相移的作用。

对50Hz 的干扰电流，起着减少轨道线圈上干扰电压的作用。

3）防护盒故障情况4）HFDJ3-25接线图N1PC 监测N2采样信号 隔离变压器 低通滤波 触发鉴别 逻辑判断 驱动控制 当采样电压高于11V 或14V时，执行继电器落下，局部电源正常工作；当采样电压低于11V 或14V 时，执行继电器吸起，切断局部电源，迫使二元二位继电器落下。

三、25Hz 相敏轨道电路的原理室内将轨道电源屏送出的25Hz/GJZ220、GJF220送至轨道电路送电端，经轨道变压器降压后（5V 左右），再经限流电阻降压送至扼流变压器，再经3/1变压后送至钢轨上，经钢轨传输到受端扼流变压器，经1/3变压后，送给受端轨道变压器，经升压后送回室内JRJC-70/240继电器3-4线圈。

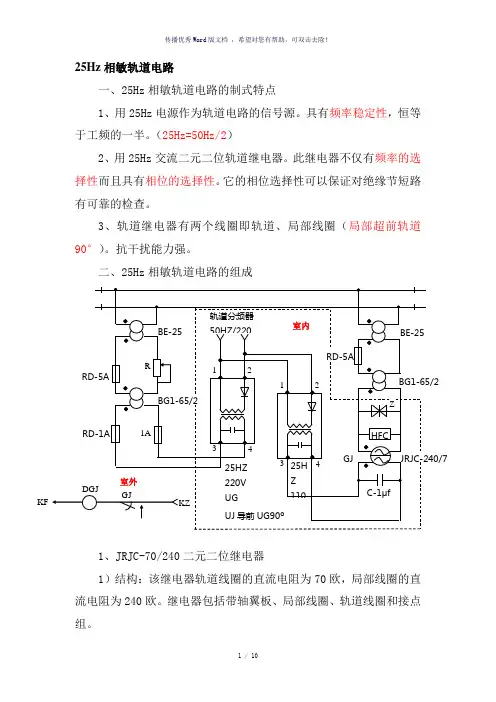

25Hz相敏轨道电路一、25Hz相敏轨道电路的制式特点1、用25Hz电源作为轨道电路的信号源。

具有频率稳定性，恒等于工频的一半。

（25Hz=50Hz/2）2、用25Hz交流二元二位轨道继电器。

此继电器不仅有频率的选择性而且具有相位的选择性。

它的相位选择性可以保证对绝缘节短路有可靠的检查。

3、轨道继电器有两个线圈即轨道、局部线圈（局部超前轨道90°）。

抗干扰能力强。

二、25Hz相敏轨道电路的组成1、JRJC-70/240二元二位继电器1）结构：该继电器轨道线圈的直流电阻为70欧，局部线圈的直流电阻为240欧。

继电器包括带轴翼板、局部线圈、轨道线圈和接点组。

2）特点：具有可靠的相位和频率选择性。

3）动作原理：二元二位继电器属于交流感应式继电器，是根据电磁铁所建立的交变磁场与金属转子中感应电流之间相互作用的原理而动作的。

2、HF-25防护盒1）结构：由0.845H 的电感和12μ的电容串接而成。

电容为3×4μ +1μ 16μ的电容，50Hz 时，它相当于20DGJ2）作用：对25Hz 的信号电流起着减少轨道电路传输衰耗和相移的作用。

对50Hz 的干扰电流，起着减少轨道线圈上干扰电压的作用。

3）防护盒故障情况4）HF DJ3-25接线图三、25Hz 相敏轨道电路的原理室内将轨道电源屏送出的25Hz/GJZ220、GJF220送至轨道电路送电端，经轨道变压器降压后（5V 左右），再经限流电阻降压送至N1PC 监测 N2JRJC-70/240采样信号 隔离变压器 低通滤波 触发鉴别 逻辑判断 驱动控制 当采样电压高于11V 或14V 时，执行继电器落下，局部电源正常工作；当采样电压低于11V 或14V 时，执行继电器吸起，切断局部电源，迫使二元二位继电器落下。

扼流变压器，再经3/1变压后送至钢轨上，经钢轨传输到受端扼流变压器，经1/3变压后，送给受端轨道变压器，经升压后送回室内JRJC-70/240继电器3-4线圈。

一、25Hz 相敏轨道电路原理(一送一受双扼流) Z(1)与传统的交流连续式轨道电路的比较(2)传输信号的不同。

(3)电气化区段抗干扰性选择。

(4)电码化的优势。

GJZ220GJF220 1 HFC 3 4 1 JJZ220>JJG110> 2 BE 25 4尸\5 15 BE 254 W 2 II K BG 25 II Z C 一1U FXBRD10AII 1 RD1A I 4 RD 1A XB (1% I 1RD10Ae 工BG25"AA/W\ 虫I2-I"— R 1.1Q 2GJ13简单了解25HZ相敏轨道电路制式: 1．通号公司研制的97型。

2．铁科研研制的微电子型。

3．北方交大研制的适配器型。

二、几种器材介绍：1.JRJC1-70/24型二元二位继电器JRJC1-70/24型号的含义：局部线圈电阻轨道线圈电阻设计序号插入式用途：可靠工作反映轨道电路或空闲，可靠不工作反映轨道电路占用。

类型：交流感应式继电器。

特点：频率选择性和相位选择性。

JRJC1-70/24型二元二位继电器插座示意图2.HF2-25型和HF-25型防护盒用途：对50H Z 成分进行滤波，减小轨道继电器上50H Z 牵引电流的干扰电压。

对25H z 信号频率的无功分量进行补偿。

减少25H z 信号在传输中的衰耗和相移，使轨道线圈电压和局部线圈电压产生正相移，保证轨道继电器正常工作。

原理：防护盒1、3号端子并接在轨道继电器的轨道线圈上，对50H7z 呈串联谐振，相当于20欧姆的电阻，将50H Z 干扰电流旁路掉；对25H z 信号电流相当于162F 电容，以减少25H Z 干扰信号在传输中的衰耗和相移，并对25H z 信号频率的无功分量进行补偿。

3．室内防雷补偿器型号：两种，一种是FB-1型，内设两套补偿单元，另一种是 FB-2型，内设一套补偿单元。

参数特性：局部耐压250V ,接收工作电压为90V 。

25HZ相敏轨道电路一送二受电路原理图
FB
FB
FB
FB
一、25HZ轨道变压器在送端为电源变压器，在受端为中继变压器（变比固定，不得调整。

与扼流变连接时1/13.89，无扼流变连接时1/50.
二、熔断器：用于送电端过载保护，防止一个送电电源短路影响一束轨道电源。

在有扼流变的区段，轨道变与扼流变装设10A保险，可安全度过牵引电流的浪涌冲击。

三、扼流变：1.与信号圈相配合，送端降压（信号线圈：牵引线圈3：1，），受端升压（牵引线圈：信号线圈1：3）相邻的扼流变通过中心连接板连接，用来沟通牵引电流.
四、限流电阻：在送端作过载保护，阻值固定，否则影响轨道电路的分路特性。

在受端作电压微调用（一般在一送多受时调整用）。

五、防护盒：有电感和电容串联而成，1、3端子并接至轨道继电器的轨道线圈3-4.减少25HZ 信号在传输中的衰耗和相移，减少50HZ工频干扰。

六、防雷补偿器：FB-1(含2套防雷补偿单元)FB-2(含1套防雷补偿单元)
七、极性交叉：节上电压大于交叉电压或2倍节上电压大于轨面电压。

送端电压极性调整，则受端电压极性必调整，否则继电器不工作。
