PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求,并确保其质量和可靠性。
测试可以帮助检测和解决电路板上的故障和问题,提高电路板的可靠性和稳定性,减少生产和使用中可能出现的风险和损失。
二、常用的PCB电路板测试方法1.功能测试:主要用于验证电路板的功能是否正常,包括输入输出测试、电源测试、通信测试等。
2.结构测试:用于检测电路板的物理结构是否符合设计要求,包括尺寸、形状、排列和布局等方面的测试。
3.性能测试:用于评估电路板的性能指标,包括电气特性测试、信号传输测试、功耗测试等。
4.可靠性测试:用于验证电路板在长时间使用过程中的可靠性,包括温度、湿度、振动和冲击等环境条件下的测试。
5.可编程测试:用于验证电路板上的可编程元件(如FPGA、微控制器等)的编程和功能。
三、PCB电路板检验的方法和指标1.外观检验:主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。
2.尺寸测量:用于验证电路板的尺寸和孔径是否符合设计要求,并通过光学测量或机械测量手段进行。
3.焊点质量检查:用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。
4.电气连通性测试:用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。
五、常用的PCB电路板质量控制标准1.IPC-A600H:电路板的外观和细节质量标准,包括外观缺陷、焊接缺陷和尺寸要求等。
2.IPC-6012D:刚性印制板的质量标准,包括材料、尺寸、硬度、结构、电气性能等方面的要求。
3.IPC-6013C:有机衬底印制电路板的质量标准,包括材料、尺寸、结构、可靠性等方面的要求。
4.IPC-2221B:印制板设计的通用规范,包括电气、机械、材料和可靠性等方面的要求和指导。
5.JEDEC标准:半导体器件和集成电路的质量控制标准,包括ESD测试、温度循环测试等。
总结:PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。
印制电路板检验标准印制电路板(PCB)的检验标准是确保PCB的质量和性能满足特定要求的关键。
这些标准通常涵盖了从原材料检验到成品检验的各个环节。
以下是一些常见的PCB检验标准和考核要点:1. 外观检查◆焊点质量:焊点应无冷焊、虚焊或短路等现象。
◆印刷线路:线路宽度、间距是否符合设计要求,无断路、短路、蚀刻不良等。
◆孔位准确性:钻孔是否准确,无偏移或缺陷。
◆表面处理:表面无划痕、污染、氧化等。
2. 尺寸检查◆板厚和尺寸:检查PCB板的厚度和尺寸是否符合规格要求。
3. 电气性能测试◆绝缘电阻:检测PCB板的绝缘性能是否合格。
◆导通测试:确保所有导电路径均未断开。
4. 力学性能测试◆抗弯曲能力:PCB在一定力度下的弯曲不应造成损坏。
◆耐热性能:PCB应能承受特定的温度范围。
5. 环境适应性测试◆湿热测试:检验PCB在高湿高热环境下的性能稳定性。
◆温度循环测试:测试PCB在温度变化下的可靠性。
6. 化学和物理性能◆耐腐蚀性:PCB材料和涂层应具有良好的耐腐蚀性。
◆材料成分:确认使用的材料符合环保和安全标准。
7. 符合国际标准◆IPC标准:IPC(国际电子工业联合会)提供了一系列关于PCB设计、制造和检验的标准。
◆UL认证:某些应用可能需要PCB满足UL(Underwriters Laboratories)认证标准。
8. 特定应用要求◆高频应用:对于高频信号传输的PCB,需特别关注信号完整性。
◆汽车、医疗等领域:这些领域的PCB可能有额外的质量和安全要求。
PCB检验是一个全面的过程,涉及多个方面的考量。
正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。
印制电路板安全检验实施细则一、总则印制电路板(Printed Circuit Board,简称PCB)是电子产品中的重要组成部分,对其安全性进行检验具有重要意义。
本实施细则旨在规范印制电路板安全检验的要求和流程,确保产品质量,保障消费者的权益。
二、检验范围所有使用PCB的电子产品都必须进行印制电路板安全检验。
检验内容包括但不限于:电路设计是否合理、接地是否有效、电路板是否存在漏电、短路、过载等问题。
三、检验方法1.环境检验:对印制电路板周围的工作环境进行检验,确保环境温度、湿度等符合要求,不会对电路板造成损坏。
2.材料检验:对用于制造印制电路板的材料进行检验。
包括基板、导电材料、阻焊材料等。
确保材料质量符合标准,不会对电路板造成损害。
3.制造过程检验:对印制电路板的制造过程进行检验。
包括电路板的切割、贴附、焊接等。
确保制造过程符合标准要求,不会对电路板导致损坏。
4.功能检验:对印制电路板的功能进行检验。
包括应用场景下的工作稳定性、负载能力、电能转换效率等。
确保印制电路板在使用中功能正常、稳定可靠。
5.安全性检验:对印制电路板的安全性进行检验。
包括漏电、短路、过电流等检验。
确保印制电路板在使用中不会引发火灾、触电等安全问题。
四、检验要求1.检验人员应具备相关的电子产品安全检验资质,并经过培训合格。
2.检验设备应符合国家相关标准,保证检验结果的准确性和可靠性。
3.检验结果应及时记录并归档,便于追溯和查询。
4.对于不合格的印制电路板,应及时进行整改,并重新进行检验,确保问题得到解决。
5.检验结果应以书面形式向相应部门报告,并在电子产品上注明合格标志。
五、责任及处罚1.生产企业应加强内部管理,确保印制电路板的生产质量。
对于造成损害的印制电路板,应承担相应责任。
2.监管部门应加大对印制电路板安全检验的监督力度,对违规行为及时查处,并给予相应的处罚。
六、附则本实施细则适用于印制电路板的生产、销售及使用环节。
验规范勤基电子PCB外观检验标准1.目的:建立PCB 外观检验标准,为供应商出货品质管控以及勤基来料检验提供标准依据。
本文件成为双方品质协议的重要组成部分。
2.范围:2.1 本标准通用于本公司生产或购买任何PCB 的外观检验,有特殊规定的情况下除外。
2.2 特殊规定是指:因产品的特性或客户端的特殊需求在本标准的基础上修改的标准.3.相关参考文件:IPC-A-610G(Class2)检验标准.4. 定义4.1 用法:4.1.1 本标准按使用特性可分为两部分:4.1.1.1 外部检查法:所谓“外部检查法”情况,是指板面上可看到又可测量到的部分,线路、通孔、焊垫等之总称)或者瑕疵等,某些缺陷,例如空洞(Voids)或起泡(Blisters)其实际情况是内在的缺失现象, 但却可从外表加以检测.4.1.1.2 内部检查法:所谓”内部检查法”情况,是指导件或者瑕疵等需做微切片(Microsectioning)试样,或其他处理才能进行检查与测量之情况.虽然有时从外表也可看到其部分情形,但仍需微切片才能决定是否符合允收性的规定要求.4.2 验收标准(Standard):验规范4.2.2 允收状况:产品一部份不能符合品质的要求,但还能维持组装加工达到可靠度的状况,判定为允收状况。
4.2.3 拒收状况:产品不符合品质要求,,无法保证组装加工的可靠度。
,判定为拒收状况。
4.3 不良:4.3.1 严重不良:系指不良足以造成人体或机器产生伤害,或危及生命财产安全的不良,称为严重不良,以CR 表示之。
4.3.2 主要不良:系指不良对制品之实质功能上已失去实用性或造成可靠度降低,产品损坏、功能不良称为主要不良,以MA 表示之。
4.3.3 次要不良:系指单位不良之使用性能,实质上并无降低其实用性,且仍能达到所期望目的,一般为外观或机构组装上之差异,以MI 表示之。
4.3.4:缺点判定表41 12.PTH 孔内锡面氧化变色**83 7.没有使用FR4 和符合94V-0 标准的材料*5.作业程序与权责:5.1 检验环境准备:5.1.1 照明:室内照明800LUX 以上,必要时以(三倍以上)(含)放大照灯检验确认。
印制电路板检验标准印制电路板(PCB)是电子设备中不可或缺的基础组件之一。
为了确保PCB的质量和稳定性,制定并执行相应的检验标准是必不可少的。
本文将介绍一些常见的印制电路板检验标准,从物理性能、电性能以及可靠性三个方面进行论述,以提供对PCB检验的参考。
一、物理性能检验标准1. 尺寸和外观检验PCB的尺寸和外观对其装配和连接至关重要。
在尺寸检验中,应核对长、宽、厚度等尺寸是否符合设计要求。
外观检验主要关注表面的平整度、光洁度、划痕、变色等问题,以确保外观完好无损。
2. 焊盘境界检验焊盘境界是连接电子器件和PCB的重要结构,其质量直接影响到电子器件的连接可靠性。
在检验中,应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。
3. 钻孔质量检验PCB上的钻孔质量直接影响到元器件的安装和导线的通断,因此在检验中,应检查钻孔的深度、位置、直径等参数,以确保钻孔质量符合标准要求。
二、电性能检验标准1. 绝缘电阻检验绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。
在检验中,应通过测量电路板上的绝缘电阻值来评估其绝缘性能,确保其值在合理的范围内。
2. 电容和电感检验电容和电感是PCB中的常见电性元件。
在检验中,应通过测试电容和电感的值来验证其是否符合设计要求,以确保电路的正常运行。
3. 导通测试导通测试是一种常用的电性能检验方法,旨在验证PCB上的导线是否正确连接。
通过在测试中施加合适的电压,可以检测电路是否存在短路、开路等问题。
三、可靠性检验标准1. 焊点可靠性测试焊点是PCB上连接各个组件的重要部分,其质量直接影响到电路的稳定性和可靠性。
在检验中,可以采用拉力和冲击测试来评估焊点的可靠性,以确保其能够在长期使用中不发生脱落或断裂。
2. 温湿度循环测试温湿度循环测试是一种常用的可靠性测试方法,旨在模拟PCB在不同温度和湿度条件下的使用环境。
通过反复变换温湿度条件,可以评估PCB在复杂环境下的可靠性和稳定性。
(PCB印制电路板)PCBA外观
检验规范
有机构干涉之零件以不超出PCB上白色框线为允收标准。
(特殊之机种零件需重新摊定标准)。
(Maj)
5.15.变形:零件或PCB经挤压或高温所造成。
(Maj)
5.1
6.脱漆: PCB保护漆(绿漆)脱落。
(Maj)
5.17.标示不清:零件或PCB文字面标示模糊。
(Maj)
5.18.刮伤:零件表面或PCB线路刮伤(不影响功能及辨识)。
(Min)
5.19.烫伤:零件遭发热体(如:烙铁)轻微损伤。
(Min)
5.20.脏污:PCB不洁或有残留物(如:残胶)。
(Min)
5.21.脚未入:零件未插入PCB。
(Maj)
5.22.空焊:零件焊端没有沾到锡。
(Maj)
5.23.冷焊:零件焊锡表面光泽不佳`粗糙。
(Maj)
6.相关文件:机板组装国际规范(IPC-A-610C)。
印制电路板检验规范随着电子产品市场的不断发展和技术的不断创新,印制电路板(PCB)已经成为现代电子产品中不可或缺的重要组成部分。
而印制电路板的质量直接影响到整个电子产品的质量和性能。
因此,建立一套印制电路板检验规范是非常重要的。
印制电路板检验规范的目的是确保PCB 的质量,保证其性能稳定可靠,能够满足产品设计和使用的要求。
下面是一些制定印制电路板检验规范需要考虑的因素:一、材料供应商的选择和控制印制电路板的材料供应商对质量的影响非常大,因此,需要建立一套合理的材料供应商的选择和控制机制,确保所使用的材料质量得到保证。
主要包括以下方面:1.严格审核材料供应商,确保供应商具有合法资质和生产能力。
2.对材料供应商进行质量评估,选择质量可靠的供应商。
3.定期对材料供应商进行考察和监督,及时发现和纠正问题。
二、制板工艺的控制印制电路板的制作工艺工序众多,关键工序很多。
因此,建立一套制板工艺的控制机制是非常重要的,可以确保PCB 制板质量稳定。
制板工艺的控制包括以下方面:1.对制板工艺流程进行详细的确认与记录,确保各个工序按照规范进行。
2.对制板工艺中的主要参数进行控制,并进行记录和检测。
3.对制板工艺的不良现象进行分析和处理,并及时纠正。
三、检验项目的制定印制电路板检验项目是确定PCB 质量合格与否的关键,不同的PCB 类型、使用环境需要考虑的因素也不同,应按照实际需要来制定检验项目。
PCB 检验项目主要包括以下方面:1.外观检验:包括PCB 表面是否平整、是否有气泡、缺边、裂口等缺陷。
2.尺寸检验:PCB 的尺寸是否符合设计要求。
3.电性能检验:PCB 的电阻、电容、双向导通等参数是否满足设计要求。
4.可靠性检验:PCB 经过长时间的使用、高温和湿度试验后的状态如何。
四、检验方法和标准的制定为了保证PCB 检验的准确性和标准化,需要制定一套检验标准和方法。
检验方法和标准的制定包括以下方面:1.通过实验和经验的总结建立PCB 检验标准。

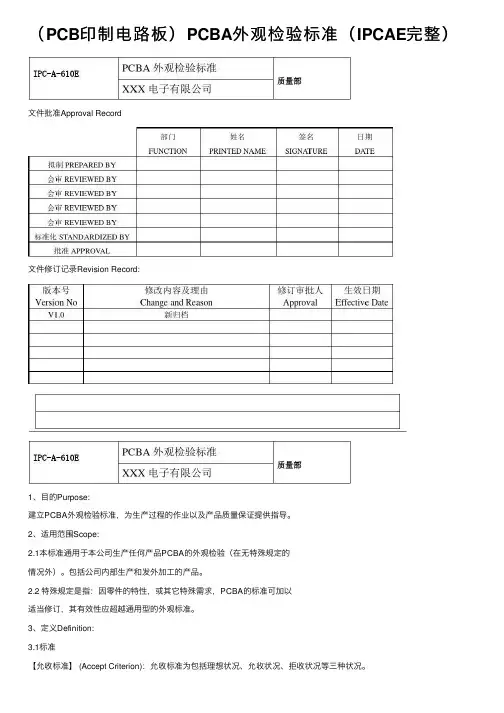

(PCB印制电路板)PCBA外观检验标准(IPCAE完整)⽂件批准Approval Record⽂件修订记录Revision Record:1、⽬的Purpose:建⽴PCBA外观检验标准,为⽣产过程的作业以及产品质量保证提供指导。
2、适⽤范围Scope:2.1本标准通⽤于本公司⽣产任何产品PCBA的外观检验(在⽆特殊规定的情况外)。
包括公司内部⽣产和发外加⼯的产品。
2.2 特殊规定是指:因零件的特性,或其它特殊需求,PCBA的标准可加以适当修订,其有效性应超越通⽤型的外观标准。
3、定义Definition:3.1标准【允收标准】 (Accept Criterion):允收标准为包括理想状况、允收状况、拒收状况等三种状况。
【理想状况】 (Target Condition):此组装情形接近理想与完美的组装结果。
能有良好组装可靠度,判定为理想状况。
【允收状况】 (Accept Condition):此组装情形未符合接近理想状况,但能维持组装可靠度故视为合格状况,判定为允收状况。
【拒收状况】(Reject Condition):此组装情形未能符合标准,其有可能影响产品的功能性,但基于外观因素以维持本公司产品的竞争⼒,判定为拒收状况。
3.2 缺陷定义【致命缺陷】(Critical Defect):指缺陷⾜以造成⼈体或机器产⽣伤害,或危及⽣命财产安全的缺陷,称为致命缺陷,以CR表⽰的。
【主要缺陷】(Major Defect):指缺陷对制品的实质功能上已失去实⽤性或造成可靠度降低,产品损坏、功能不良称为主要缺陷,以MA表⽰的。
【次要缺陷】(Minor Defect):系指单位缺陷的使⽤性能,实质上并⽆降低其实⽤性,且仍能达到所期望⽬的,⼀般为外观或机构组装上的差异,以MI表⽰的。
3.3焊锡性名词解释与定义:【沾锡】(Wetting) :系焊锡沾覆于被焊物表⾯,沾锡⾓愈⼩系表⽰焊锡性愈良好。
【沾锡⾓】 (Wetting Angle) 被焊物表⾯与熔融焊锡相互接触的各接线所包围的⾓度(如附件),⼀般为液体表⾯与其它被焊体或液体的界⾯,此⾓度愈⼩代表焊锡性愈好。
【PCB印制电路板】PCB验收标准xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv常见问题验收标准目录一、板面品质1.板边损伤 (2)2.板面污渍 (2)3.板面余铜 (2)4.锡渣残留 (2)5.异物(非导体) (2)6.划伤/擦花 (3)7.基材压痕 (3)8.凹坑 (3)9.外来夹杂物 (4)10.缺口/空洞/针孔 (4)11.导线压痕 (5)12.导线露铜 (5)13.补线 (5)14.导线粗糙 (5)15.短路修理 (5)16.焊盘露铜 (6)二、孔外观品质1.表层PTH孔环 (6)2.表层NPTH孔环 (6)三、字符品质1.字符错印、漏印 (6)2.字符模糊 (6)3.标记错位 (7)4.标记油墨上焊盘 (7)5.其它形式的标记 (7)四、阻焊品质1.阻焊膜厚度 (7)2.阻焊膜脱落 (7)3.阻焊膜起泡/分层 (8)4.阻焊膜波浪/起皱/纹路 (8)5.阻焊膜的套准 (8)6.阻焊桥漏印 (9)7.阻焊桥断裂 (9)8.阻焊膜附着力 (9)9.阻焊膜修补 (10)10.阻焊膜色差 (10)五、其它要求1.打叉板 (10)2.包装 (10)3.电测 (10)一、板面标准1.板边损伤合格:无损伤;板边、板角损伤尚未出现分层;不合格:板边、板角损伤出现分层;不合格品报废:板边、板角损伤后出现严重分层;不合格返工、返修、特采:板角损伤尚出现分层,但深度小于5.0mm,返修修理后和客户沟通,客户不接受报废处理。
2.板面污渍合格:板面整洁,无明显污渍;不合格:板面有油污、粘胶等脏污;不合格品的特采:板面有油污、粘胶等脏污不能通过清洗、擦洗的,申请特采;不合格品的返修、返工:板面有油污、粘胶等脏污能通过清洗、擦洗的。
3.板面余铜合格:无余铜或余铜满足下列条件a) 板面余铜距最近导体间距≥0.2mm;b) 每面不多于1处;c) 每处最大尺寸≤0.5mm;不合格:不满足上述任一条件;不合格品的返工、返修:把余铜修理掉。
PCB印制电路板的标记验收准则PCB(Printed Circuit Board,印制电路板)是电子产品中的重要组成部分。
在电子制造过程中,对PCB印刷和标记的质量要求非常高,因为它们直接影响到电路板的功能和可靠性。
以下是PCB印制电路板的标记验收准则,以确保PCB质量合格。
一、PCB标记的位置和可读性1.PCB标记应位于电路板上方便可见的位置,不应遮挡任何关键元件或信号线。
2.PCB标记的字体和图形应清晰可读,不模糊或扭曲。
最小字体大小应足够大,以确保标记的可读性。
二、PCB标记的信息准确性1.PCB标记应包含必要的信息,如制造商名称、型号和版本号、电路板功能、生产日期和序列号等。
2.PCB标记应与实际电路板的功能和设计相符。
标明的元件型号、参数、接口等信息应与电路板上实际使用的元件相符。
三、PCB标记的耐性和耐久性1.PCB标记应具有耐磨损和耐腐蚀的特性,以保证在正常使用和维护过程中不易磨损、褪色或损坏。
2.PCB标记应能够耐受常见的清洁剂和溶剂,以便在需要时可以进行清洁或修复而不影响标记的清晰度和可读性。
四、PCB标记的易识别性和区分度1.PCB标记应使用不同颜色或形状的标记来区分不同的功能区域、电路信号或元件类型。
2.PCB标记的信息应与电路板的布局和结构相配合,以确保易于识别和理解。
五、PCB标记的一致性和统一性1.对于相同产品的多个PCB,它们的标记应保持一致,以便在生产、测试和维修时能够快速定位和辨识。
2.PCB标记应符合相关行业标准和规范,以确保一致性和统一性。
六、PCB标记的可可变性和可追溯性1.PCB标记应能够满足不同客户的需求,如根据客户要求定制产品型号、标识等。
2.PCB标记应能够追溯到其生产过程、制造商和相应的质量检测记录,以便于问题追溯和质量控制。
总结:PCB印制电路板的标记验收准则是确保PCB质量可靠的关键措施。
通过准确、清晰、耐用、易识别和一致的标记,能够提高PCB制造和维修过程中的效率和可靠性。
1.0 目的为确保PCB线路板的质量满足客户需求,为检验和质量控制提供判定依据,统一内部检验可接受标准。
2.0 适用范围本规范适用于所有高频RF35/RF60材质及普通FR4材质PCB的进料检验。
3.0 参考文件3.1 GB2828-2003 《逐批检查计数抽样程序及抽样表》3.2 JCG-XX-XXX-XXX 来料不合格等级分类规范3.3 XXX-XXX-XXXX《进料检验与试验控制程序》3.4 XXX-XXX-XXX《进料检验管理规范》3.5 IPC-A-600D:Acceptability of printed boards3.6 IPC-6012:Qualification and performance specification for rigid printed boards3.7 《来料包装标识通用规范》4.0 检验方式及接收判别标准4.1依据GB2828-2003计数型抽样标准,正常一次性抽样方案4.2 抽样等级---正常抽样(II)4.3允许水准: 严重缺陷AQL=0.65,轻微缺陷 AQL=1.55.0 本标准采用下列定义5.1 严重缺陷:影响PCB线路板性能或严重影响PCB线路板外观的缺陷;5.2 轻微缺陷:影响PCB线路板外观质量。
6.0 检验条件以及检验工具6.1 应在白色荧光灯照明良好的区域进行检验;6.2 对所有表面进行检验时,光线都不能直接反射到观测者;6.3 目视检测应在放大1.75倍(屈光率为3)下进行,如果缺陷为不易于显现的,则必须放大40倍进行检测。
对于尺寸检测要求,例如间距或导线宽度的测量可以要求采用其它放大倍数并配有标线刻度的仪器以达到尺寸的精确测量。
对于镀通孔部位必须在100X±5%的放大倍数下检查铜箔与孔壁镀层的完整性。
6.4 按上述5.0检验无明显缺陷的产品均视为合格品。
不能有意识地长时间观察某一部位来进行目视检验判断。
6.5 游标卡尺、水平尺、放大镜、显微镜、百倍镜、卷尺、大理石平台、刀口尺。
PCB电路板检验规范1、目的为规范印制电路板的进货检验,本规范规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。
2、适用范围本规范适用于本公司印制电路板的进货检验。
3、引用标准GB/T2828-2012 逐批检查计数抽样程序及抽样表(适用于连续批的检查)4、进货检验程序印制电路板到达仓库待检区后,由仓库保管员核对印制电路板的品名、数量等。
由质检部对印制电路板进行抽样检验,并负责做好检验记录和提出检验结论性意见。
5、检验要求与检验方法5.1 尺寸检验5.1.1 检验要求5.1.2 检验方法用测量精度小于等于0.02mm的游标卡尺检测外形尺寸、厚度,用量角器量角度。
5.2 外观检验5.2.1 检验要求5.2.2 检验方法用放大镜目测法观察,并用光绘胶片比对印制电路板,观察孔、线位置是否准确,有关尺寸用测量精度小于等于0.02mm的游标卡尺检测,用3M胶带试附着力。
5.3 电路隔离性(短路)5.3.1 检验要求检验印制电路板是否有短路现象。
5.3.2 检验方法用数字万用表蜂鸣器档测量印制电路板上的电源端与地端。
不应有导通现象;对目测观察有可能发生短路处,用数字万用表检查核实。
5.4 电路连接性(断路)5.4.1 检验要求检验印制电路板是否有断路现象。
5.4.2 检验方法用数字万用表蜂鸣器档,检测通过仔细观察发现的可疑之处(如印制电路板铜箔被修补之处)是否有断路现象。
6、抽样方案6.1 印制电路板进行全数检验。
6.2 结构件抽样检验按GB/T2828的规定。
抽样方案为一次抽样,一般检查水平Ⅱ,合格质量水平(AQL值)为1.5。
PCB检验规范1. 目的:依制定之PCB进料检验规范作为进料检验作业之规格及质量依据,以确保供应商之材料质量水平。
2. 范围:凡本公司之供应商所提供之PCB材料均适用此规范。
3. 权责:供应商负责提供合乎规格及质量之材料,进料检验单位负责材料允收之判定。
4. 名词定义:4.1各种术语及定义请参照IPC-T-50E。
4.2 缺点定义:4.1.1严重缺点(CR):对使用者、维修或依赖该产品之个人,有发生危险或不安全结果之缺点。
4.1.2主要缺点(MA):指严重缺点以外之缺点,其结果可能会导致故障,或在实质上减低产品之使用性能,以致不能达成期望和目的。
4.1.3次要缺点(MI):次要缺点系指产品之使用性,在实质上不致减低其期望和目的,或虽与已设定之标准有所差异,但在产品之使用与操作效用上,并无多大影响。
4.3 检验工具:检验员实施正常检验时所使用之工具。
4.4 判定工具:当检验员实施正常检验时,若发现争议时,用以判断之工具。
5.参考文件:5.1 IPC-A-600 F Acceptability of Printed Board5.2 IPC-6012 Qualification and Performance Specification For Rigid Printed Boards5.3 IPC-R-700 Rework Methods & Quality Conformance5.4 IPC J-STD -003 Solderability Tests for Printed Boards5.5 PCB制作工艺标准5.6 PE-8-2-E002印刷电路板品管检验规范5.7 PCB不合格品进料检验标准5.8 PCBA外观允收标准6.作业规定:6.1抽样计划:6.1.1依据Q2-009实施。
检验方式可为正常检验、首件检验或免验,除非供应商制程能力或质量水平达首件检验或免验,且经进料检验单位认可,一般情形采取正常检验。
【PCB印制电路板】PCBA 成品出厂检验标准xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvPCBA成品出厂检验标准1、范围为了统一成品出厂质量检验标准,确保PCBA满足规定质量要求,特制定此标准;本标准规定了PCBA检验质量要求、检验项目、检验方法。
适用于笔记本电脑PCBA检验。
2、引用标准GB/T 2828.1-2003 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T9813-2000 微型计算机通用规范;Q/SPTA003.1-2009 笔记本电脑检验标准(企业标准)3、一般要求3.1 正常测试条件温度:15~35℃相对湿度:25%~75%大气压力:86Kpa~106kPa电源电压:交流220V±22V电源频率:50/60 Hz在上述测试条件下,被测PCBA应满足其性能要求,但在比上述测试条件更宽的范围内,设备仍能工作,但可不满足其所有的性能要求,且允许被PCBA 在更为极端的条件下储存。
3.2 互连配接要求笔记本电脑和耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时,电脑和外设应能正常工作。
笔记本电脑和外接直流电源的配接要求由产品标准中规定。
4、PCBA检验的分类检验包括:全数检验和抽样检验5、PCBA的全数检验5.1.检验方式:全数检验采取在线检验方式,在PCBA生产的各主要环节设置QC,对PCBA进行全数检验。
5.2.检验项目及检验方法5.3.1.外观和结构检验按《PCBA外观检验判据表》要求进行,凡有任何一项不符合要求,无论判据为Z、A或B均按照不合格品处理。
5.3.2.功能和性能检验使用公司专门检测软件(T1部分)进行,要求对软件中T1部分的所有项目按工艺要求从头至尾全部运行一遍,任意一项不能PASS即判为不合格品,且记录好流程卡及质量报表,将PCBA放致修理位维修。
【PCB印制电路板】印制电路板检验规范
xxxx年xx月xx日
xxxxxxxx集团企业有限公司
Please enter your company's name and contentv
发放号:印制电路板检验规范
讨论稿
控制类别:
版本号: A
拟制/日期:10/15/04
审核/日期:
批准/日期:
1目的
为规范印制电路板的进货检验,本规范规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。
检验方法和抽样方案。
2适用范围
本规范适用于本公司印制电路板的进货检验。
3引用标准
GB/T2828-1987 逐批检
查计数抽样程序及抽样表(适用于连续批的检查)
4进货检验程序
印制电路板到达仓库待检区后,由仓库保管员核对印制电路板的品名、数量等。
由质检部对印制电路板进行抽样检验,且负责做好检验记录和提出检验结论性意见。
5检验要求和检验方法
5.1 尺寸检验
5.1.1 检验要求
5.1.2 检验方法
用测量精度小于等于0.02mm的游标卡尺检测外形尺寸、厚度,用量角器量角度。
5.2 外观检验
5.2.1 检验要求
5.2.2 检验方法
用放大镜目测法观察,且用光绘胶片比对印制电路板,观察孔、线位置是否准确,有关尺寸用测量精度小于等于0.02mm的游标卡尺检测,用3M胶带试附着力。
5.3 电路隔离性(短路)
5.3.1 检验要求
检验印制电路板是否有短路现象。
5.3.2 检验方法
用数字万用表蜂鸣器档测量印制电路板上的电源端和地端。
不应有导通现
象;对目测观察有可能发生短路处,用数字万用表检查核实。
5.4 电路连接性(断路)
5.4.1 检验要求
检验印制电路板是否有断路现象。
5.4.2 检验方法
用数字万用表蜂鸣器档,检测通过仔细观察发现的可疑之处(如印制电路板铜箔被修补之处)是否有断路现象。
6抽样方案
6.1 印制电路板进行全数检验。
6.2 结构件抽样检验按GB/T2828的规定。
抽样方案为一次抽样,一般检查水平Ⅱ,合格质量水平(AQL值)为1.5。
6.3 泡沫衬垫及纸箱的检验为首件检验方法,当首次进货或改变供货厂家时,需进行首件检验。
具体样本数量、合格及不合格判定数见表1。
表1 正常检查一次抽样方案
谢谢阅读!!! 随心编辑,值得下载拥有!专业│专注│精心│卓越。
