景观设计基础与原理(第二版)2第二章 景观设计表达

2．高程标注法
在表示地形图中某些特殊地形点时，可用十字或圆点 标记这些点，并在标记旁注上该点到参照面的高程。一般 标到小数点后两位。
高程标注
地形的高程标注
第四节 植被、铺装及水面的绘制
一、树木的绘制
1.树木平面的绘制
以树干位置为圆 心，树冠平均半径为 半径作出圆，再加以 表现。
• 平面形式的分类 （1）轮廓型： 只用线条勾勒出轮廓，线条流畅，这种画法较为简单， 而且多用于草图设计或概念设计中，简洁、快速。
• 剖面 加粗的剖断线，石块剖面上还可加上斜纹线。
第五节 景观平面图表现
对于平面性很强的景观设计来说，平面图是非常重 要的，它所反映的设计信息也是最多的，整个景区的布 局结构、空间构成和各种设计要素的设置都能从平面图 上反映出来。 在平面图表现中应注意图面的整体效果；在平面分析 图中应做到清晰、醒目、主次分明。
（2）分枝型：树木的轮廓基础上，用线条组合表 示树枝或者树干的分叉。
分岔型图例
（3）枝叶型：即表示分枝，又绘以冠叶。
（4）质感型：在枝叶型的基础上，在将冠叶绘以质感。
• 几株相连树木的组合画法
可以按单株形式绘制，也可以把外轮廓连成整体，整体绘制。
• 大片树木的平面画法
2. 树木平面的落影 增加画面的对比效果，使画面明快、有生气。
地被物采用轮廓勾勒和质感表现的形式。
三、草地的绘制
•打点法 •小短线法 •线段排列法
四、铺装的绘制
五、水面的绘制
可采用线条法、等深线法、平涂法和添景物法。
六、石块的表示方法
• 平面、立面 平面、立面图中的石块通常只用线条勾勒轮廓。用线 条勾勒时，轮廓线要粗些，石块面、纹理可用较细的线条 稍加勾绘，以体现石块的体积感。
3．等高线的特征 •等高性 •闭合性——等高线通常是封闭的。 •非交性——等高线从不会相互交叉，除非是基地有非常陡 峭的垂直面。 •密陡稀缓性
二、高程标注法
1．高程
指的是某点沿垂线方向到绝对基面的距离，称高程。
绝对高程
我国是把黄海平均海平面定为绝对标高的零点，其他 各地标高以此为基准。任何一地点相对于黄海的平均海平 面的高差，我们就称它为绝对标高。
等高线按其作用不同，分为首曲线、计曲线、间曲线与助 曲线四种。 • 首曲线，又叫基本等高线，是按规定的等高距测绘的细实 线，用以显示地貌的基本形态。 • 计曲线，又叫加粗等高线，为了阅读方便，从起点起，每 隔四根等高线加粗描绘一根等高线，这根加粗的等高线就是计 曲线。
• 间曲线，又叫半距等高线，是按二分之一等高距描绘的细 长虚线，主要用以显示首曲线不能显示的某段微型地貌。 • 助曲线，又叫辅助等高线，是按四分之一等高距描绘的细 短虚线，用以显示间曲线仍不能显示的某段微型地貌。
相对高程 某点沿垂线方向到某假定水准基面的距离。 在建筑施工图的总平面图说明上，一般都含有“本工 程一层地面为工程相对标高±0.000米，绝对标高为36.55 米”。 这里的一层地坪±0.000是相对于工程项目内的假定高 度，但它比黄海平均海平面高36.55米。当我们再施工到二 层地面时，图纸上给出的二层地面建筑高度为+4.5米，那 么我们说，二层地面比一层地面±0.000高出4.5米。
• 景观平面、立面、剖面图常用的比例
• 景观平面图上应标注方向， 方向用指北针表示。
第三节
一、等高线法
1.等高线
地形地貌的图示
指的是地形图上高程相等的 各点所连成的闭合曲线。 把地面上海拔高度相同的点 连成的闭合曲线。垂直投影到一 个标准面上，并按比例缩小画在 图纸上，就得到等高线。
一般情况下，原地形等高线用虚线， 设计等高线用实线表示。
第一节 投影的概念
一、投影的基本概念
S 投影中心
投射线
A 空间点 投影 b a 投影面P B 空间点
二、投影法分类
中心投影法 投影法 平行投影法
正投影法
斜投影法
三、立体的三面投影图
Z Z V
V
正面投 影
侧面投 影
W
W X
X
水平投 影
O
YW
H
Y
H
YH
四、工程常用的图示方法
1．正投影法
2．透视投影法
典型地貌的
等高线
2.等高距和等高线平距
地形图上相邻等高线之间的水平距离称为等高线平距（D）。
坡度
通常把坡面的铅直高度h和水平宽度d的比叫做坡 度（或叫做坡比），用字母i表示。通常使用百分比表示。 坡度： i= h/d×100％ i
d 示坡线 是垂直于等高线的短线，用以指示斜坡降低的方向。 示坡线通常绘在沿山脊及山谷线的方向上。 与等高线相连 的一端指向上坡方向，另一端指向下坡方向。 h

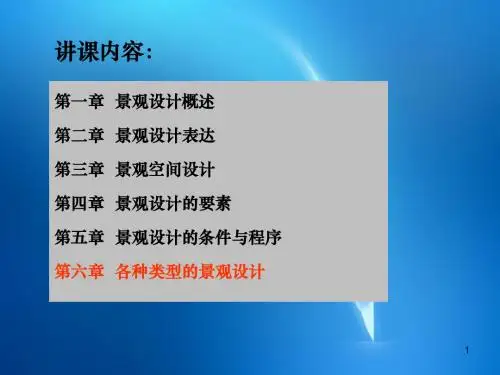

讲课内容：
第一章 景观设计概述
第二章 景观设计表达
第三章 景观空间设计 第四章 景观设计的要素 第五章 景观设计的条件与程序 第六章 各种类型的景观设计
第二章 景观设计表达
第一节 第二节 第三节 第四节 第五节 投影的概念 景观的平面、立面、剖面图 地形地貌的图示 植被、铺装及水面的绘制 景观平面图表现
二、景观剖、立面图
•景观立面是在与 地面垂直的投影 面上所作的环境 正投影图。 • 景观剖面图是 指被假想的铅垂 面剖切后，沿某 一剖切方向投影 所得到的视图。
景观剖面图的概念示意
• 景观剖面图的剖切位置应在平 面图中标出，用剖切符号表示。
景观平面和剖面图
Leabharlann Baidu观立面表现图
• 比例尺
数字比例和图示比例尺两种
3. 树木的立面的绘制 可分为轮廓、分枝和质感等几大类
树木的立面画法的一般步骤
4. 树木平、立面的统一
树木在平面、立面中的表现方法应相同，表现手法 和风格应一致，并保证树木的平面冠径与立面冠幅相等、 平面与立面对应、树干的位置处于树冠圆的圆心。
二、灌木和地被物的绘制
灌木 相对来说体积较小，没有明显主干，所以我们在绘制 时要把握其主要征，常常成片绘制。 灌木可用 树木的表示方 法表示。轮廓 型和质感型运 用较多。
3．轴测投影法
4．标高投影法
第二节 景观的平面、立面、剖面图
• 景观中的平面、立 面、剖面是景观中各 种要素（地形、水面、 植物、建筑构筑物等） 的水平面和立面、剖 面的正投影所形成的 视图。
景观平面图、立面图分析示意
一、景观平面图
•景观平面图是在与 地面平行的投影面 上所作的环境正投 影图。
