大体积混凝土温控计算书

大体积混凝土热工计算本工程底板混凝土厚度为1.9m，面积580m2，混凝土浇筑量达1200m3，属大体积混凝土。

为控制混凝土内外温差和混凝土表面温度与大气温度之差在25℃之内，防止混凝土产生温度裂缝，事先对大体积混凝土进行计算。

一、相关数据混凝土的浇筑温度Ｔj＝25℃底板施工期间平均气温Tq＝20℃混凝土中水泥投量W＝425Kg混凝土中粉煤灰投量W＝75Kg混凝土用草垫子覆盖δ＝6cm二、大体积砼温度计算公式1、最大绝热温升（１）Ｔh ＝(mc+k·f)Q/C·ρ＝(425+73×0.25)××2400）℃２砼中心温度计算T1(t) ＝Tj+Th·ζ(t)＝25℃℃×℃３、砼表面温度（１）保护材料温度δ·λx(T2-Tq)kb/λ（Ｔmax-T2）××[0.14 ×20]×1.3/[2.33 ×25]＝0.06m ＝6cm（２）保温层导热系数β（３）砼虚厚度h’＝k·λ/β＝（2/3）×（４）砼计算厚度Ｈ＝h+2 h’×2（５）砼表层温度Ｔ2(t)＝Tq+4h’(H- h’)[T1(t)- Tq]/H2T2(t)＝20℃+4·×2℃4、砼平均温度℃℃。

未超过25℃℃，超过了25℃。

为了防止砼表面温度下降过快，温度应力将砼拉裂，采取在草垫子上铺一层塑料布和一层彩条布的办法与大气隔绝。

经验算此措施能将砼表面温度与大气温度之间的温度梯度控制在25℃以内。

田师府至桓仁铁路新建工程TH-1标段谢家崴子特大桥挖井基础大体积混凝土温升控制检算书中铁九局集团有限公司总工办2013年8月10日田师府至桓仁铁路新建工程TH-1标段谢家崴子特大桥挖井基础大体积混凝土温升控制检算书检算：审批：中铁九局集团有限公司2013年8月10日目录一、工程概况1、桥梁概况2、挖井基础结构情况3、当地自然气候条件二、编制依据三、挖井基础大体积混凝土施工温升控制方案四、大体积混凝土温升控制计算（一）、基础参数（二）、混凝土水化热热工计算1、混凝土拌和物的温度计算To（o C）：2、混凝土拌和物的出罐温度T1（o C）：3、混凝土拌和物经运输至成型完成（入模）时的温度T2（o C）：4、考虑模板和钢筋吸热影响，混凝土成型完成时的温度T3（o C）：5、混凝土水化热最终绝热温升值T max (o C)：6、混凝土浇筑后水化热开始至任一时刻龄期t（d）的核心温度7、挖井基础中心内部混凝土温度变化曲线五、大体积混凝土施工注意事项一、工程概况1、桥梁概况田师府至桓仁铁路新建工程TH-1标段谢家崴子太子河特大桥，位于辽宁省本溪县谢家崴子村境内，主要为跨越太子河、耕地和道路而设。

中心里程为DK14+452，孔跨布置：1孔32m简支T梁+27孔64m简支箱梁+1孔32m简支T梁，桥全长1873.74m。

本桥基础均为挖井基础，0#台、29#桥台的基础为矩形，其中0#台的基础横宽6m、纵宽14.06m、高13m，29#台的基础横宽5.8m、纵宽13.86m、高13m。

1#-28#墩的基础为圆端形，基础的圆形直径分部于8.5m～14.75m的范围内（共21个大小不等的尺寸），基础设计高度为8m～18m（其中4个基础的高度小于10m、24个基础的高度大于10m），基础上部为砾土、下部为岩层（其中砾土深度为4m～11m、岩层深度为2m～20m）。

位于河道中的挖井基础为9、10号墩，8、11号墩位于河滩上。

温度裂缝控制计算本工程主副厂房底板、主厂房地下部分上下游墙体、前池底板及边中墙均为大体积砼，其中最大块为主厂房底板，其厚度为3m ，最大底板浇筑面积225.11895.355.33m =⨯=，一次浇筑最大量：36.2800145.115.330.305.245.33m =⨯⨯+⨯⨯=。

为了保证大体积砼的质量，针对我们采取的措施，对砼的温控作如下计算。

根据经验及有关规定，控制砼产生温度裂缝的关键在于混凝土内外温差不超过25℃，砼的内部温升不超过50℃。

在此按最不利浇筑条件考虑，砼浇筑时间取6~7月份，浇筑时平均气温取30℃。

混凝土强度取C30，混凝土配合比按一般膨胀混凝土C30W6F150(90d)考虑，其中水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝200：748：1076：28：150：160：2.2，加强膨胀混凝土C30W6F150(90d)为水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝220：748：1076：37：150：163：2.2。

混凝土温升一般在三天达到最高。

按最不利条件，混凝土浇注时不采取降温的技术措施，取加强膨胀混凝土浇注计算。

1．混凝土的机口温度T 0=[(c s +c w q s )W s T s +(c g +c w q g )W g T g +c c W c T c +c w (W w -q s W s -q g W g )T w ]/(c s W s +c g W g +c c W c +c w W w ) c s 、c g 、c c 、c w －分别为砂、石、水泥和水的比热q s 、q g －分别为砂、石的含水量，％W s 、W g 、W c 、W w －分别为每方混凝土中砂、石、水泥和水的重量T s 、T g 、T c 、T w －分别为砂、石、水泥和水的温度c s ＝c g ＝c c ＝0.837kJ/(kg.℃),c w ＝4.19kJ/(kg.℃),砂、石含水量分别为2％，0.3%。

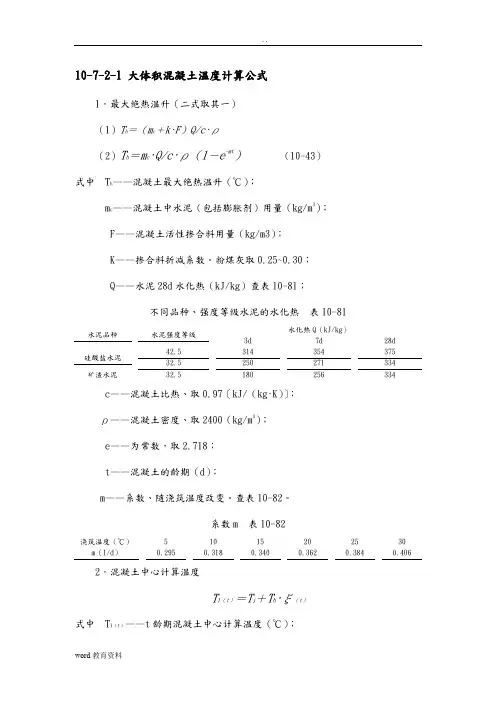

10-7-2-1 大体积混凝土温度计算公式1．最大绝热温升（二式取其一）（1）T h＝（m c＋k·F）Q/c·ρ（2）T h＝m c·Q/c·ρ（1－e-mt）（10-43）式中 T h——混凝土最大绝热温升（℃）；m c——混凝土中水泥（包括膨胀剂）用量（kg/m3）；F——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。

粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表10-81；不同品种、强度等级水泥的水化热表10-81水泥品种水泥强度等级水化热Q（kJ/kg）3d 7d 28d硅酸盐水泥42.5 314 354 375 32.5 250 271 334矿渣水泥32.5 180 256 334c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；e——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变。

查表10-82。

系数m 表10-82浇筑温度（℃） 5 10 15 20 25 30 m（l/d）0.295 0.318 0.340 0.362 0.384 0.4062．混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）式中 T1（t）——t龄期混凝土中心计算温度（℃）；T j——混凝土浇筑温度（℃）；ξ（t）——t龄期降温系数、查表10-83。

降温系数ξ表10-83浇筑层厚度（m）龄期t（d）3 6 9 12 15 18 21 24 27 301.0 0.36 0.29 0.17 0.09 0.05 0.03 0.011.25 0.42 0.31 0.19 0.11 0.07 0.04 0.031.50 0.49 0.46 0.38 0.29 0.21 0.15 0.12 0.08 0.05 0.042.50 0.65 0.62 0.57 0.48 0.38 0.29 0.23 0.19 0.16 0.153.00 0.68 0.67 0.63 0.57 0.45 0.36 0.30 0.25 0.21 0.194.00 0.74 0.73 0.72 0.65 0.55 0.46 0.37 0.30 0.25 0.243．混凝土表层（表面下50~100mm处）温度1）保温材料厚度（或蓄水养护深度）δ＝0.5h·λx（T2－T q）K b/λ（T max－T2）（10-45）式中δ——保温材料厚度（m）；λx——所选保温材料导热系数[W/（m·K）]查表10-84；几种保温材料导热系数表10-84材料名称密度（kg/m3）导热系数λ［W/（m·K）材料名称密度（kg/m3）导热系数λ［W/（m·K）］建筑钢材7800 58 矿棉、岩棉110~200 0.031~0.06 钢筋混凝土2400 2.33 沥青矿棉毡100~160 0.033~0.052 水0.58 泡沫塑料20~50 0.035~0.047 木模板500~700 0.23 膨胀珍珠岩40~300 0.019~0.065 木屑0.17 油毡0.05 草袋150 0.14 膨胀聚苯板15~25 0.042沥青蛭石板350~400 空气0.03膨胀蛭石80~200 0.047~0.07 泡沫混凝土0.10 T2——混凝土表面温度（℃）；T q——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/（m·K）；T max——计算得混凝土最高温度（℃）；计算时可取T2－T q＝15~20℃T max＝T2＝20~25℃K b——传热系数修正值，取1.3~2.0，查表10-85。

大体积混凝土温度应力和收缩应力计算书由于混凝土为C 30 S 8，厚度为1300mm ，为大体积混凝土，故选用水化热低的矿渣425#水泥,辅以外加剂和掺合料.根据以往施工资料,掺外加剂和掺合料的C 30 S 8大体混凝土每立方米用料,矿425#水泥390kg 水泥发热量335kj/kg,预计8月份施工大气温度最高为35℃以上，混凝土浇筑温度控制在26℃以内，进行计算分析。

(1)混凝土温度应力分析 1）混凝土最终绝热温升 ==ρC Q T t 0c )(m =57.6℃式中T (t)—混凝土最终绝热温升m c —每立方米混凝土水泥用量 Q o —每公斤水泥水化热量 C —混凝土比热 ρ—混凝土密度2）混凝土内部不同龄期温度 ①求不同龄期绝热温升混凝土块体的实际温升,受到混凝土块体厚度变化的影响,因此与绝热温升有一定的差异。

算得水化热温升与混凝土块体厚度有关的系数ξ值，如表7-10。

不同龄期水化热温升与混凝土厚度有关系数ξ值 表7-10T t =T （t ）·ξ式中T t —混凝土不同龄期的绝热温升T(t)—混凝土最高绝热温升ξ—不同龄期水化热温升与混凝土厚度有关值经计算列于下表7-11不同龄期的绝热温升（℃）表7-11②不同龄期混凝土中心最高温度Ｔmax＝T j＋T t式中T max—不同龄期混凝土中心最高温度T j—混凝土浇筑温度T t—不同龄混凝土绝热温升计算结果列于表7-12不同龄期混凝土中心最高温度表7-123）混凝土温度应力本底板按外约束为二维时的温度应力(包括收缩)来考虑计算①各龄期混凝土的收缩变形值及收缩当量温差a.各龄期收缩变形&y(t)＝&0y(1-e-0.01t)×M1×M2x……xMn式中&y(t)—龄期t时混凝土的收缩变形值&0y—混凝土的最终收缩值,取3.24×10-4/℃M1．M2……Mn各种非标准条件下的修正系数本工程根据用料及施工方式修正系数取值如表7-13修正系数取值表7-13经计算得出收缩变形如表7-15各龄期混凝土收缩变形值 表7-15b.各龄期收缩当量温差将混凝土的收缩变形换算成当量温差式中—各龄期混凝土收缩当量温差(℃)&y (t)—各龄期混凝土收缩变形—混凝土的线膨胀系数，取10×10-6/℃ 计算结果列于表7-16各龄期收缩当量温差 表7-16②各龄期混凝土的最大综合温度差 ΔT(t)＝T j ＋T(t)＋T y (t)-T q 式中ΔT(t)—各龄期混凝土最大综合温差T j —混凝土浇筑温度,取26℃ T(t)—龄期t 时的绝热温升 T y (t)—龄期t 时的收缩当量温差T q —混凝土浇筑后达到稳定时的温度,取年平均气温25℃计算结果列表7-17各龄期混凝土最大综合温度差 表7-17③各龄期混凝土弹性模量 E(t)＝E h (1-e -0.09t )式中E(t)—混凝土龄期t 时的弹性模量(MPa)E h —混凝土最终弹性模量(MPa) C 30混凝土取3.0×104(MPa) 计算结果列表7-18混凝土龄期t 时的强性模量 表7-18④混凝土徐变松驰系数、外约束系数、泊桑比及线膨胀系数 a.松驰系数,根据有关资料取值列表7-19混凝土龄期t 时的松驰系数 表7-19b.外约束系数(R) 按一般土地基，取R=0.5c.混凝土泊桑比(μ) 从取0.15d.混凝土线膨胀系数(α) α取10×10-6/℃⑤不同龄期混凝土的温度应力 σ(t)=-RS T E t h t t ⨯⨯-∆⨯⨯)()()(1μα式中σ(t)—龄期t 时混凝土温度(包括收缩)应力E (t)—龄期t 时混凝土弹性模量 α—混凝土线膨胀系数ΔT(t)—龄期t 时混凝土综合温差 μ—混凝土泊桑比S h(t)—龄期t 时混凝土松驰系数 R —外约束系数 计算结果列表7-20不同龄期混凝土温度(包括收缩)应力 表7-204)结论C 30混凝土 28d R L =1.43(MPa) 同龄期混凝土 R L (12d)=0.75R1=1.07(MPa) 所以:()07.196.173.043.112=>==k R d L σ由计算可知基础在露天养护期间混凝土有可能出现裂缝，在此期间混凝土表面应采取养护和保温措施，使养护温度加大，综合温度减小，则可控制裂缝出现。

大体积混凝土内部实际最高温度的计算范本1：正文：1. 引言1.1 背景和目的混凝土结构在施工期间和使用期间会受到高温的影响。

在施工期间，环境温度、混凝土温度以及浇筑的混凝土体积等因素都会对混凝土的最高温度产生影响。

准确计算混凝土内部实际最高温度对于确保结构的安全性和耐久性至关重要。

1.2 文档范围本文档旨在提供一个详细的计算方法，用于确定大体积混凝土内部实际最高温度。

文档中包括了计算所需的参数和假设，并给出了具体的计算步骤和示例。

2. 参数和假设2.1 环境温度在计算过程中需要考虑施工期间的环境温度。

环境温度是指混凝土组成物体周围的温度。

2.2 混凝土温度混凝土温度是指混凝土的初始温度，通常是根据施工前的温控记录确定。

2.3 混凝土体积混凝土体积是指施工过程中浇筑的混凝土的总体积。

2.4 热物性参数在计算过程中使用的热物性参数包括混凝土的热传导系数、比热容和密度。

3. 计算步骤3.1 确定混凝土内部实际最高温度的计算公式根据热传导原理，可以使用以下公式计算混凝土内部实际最高温度：T_max = T_0 + (T_env - T_0) * exp(-α*t / (ρ*C))其中，T_max是混凝土的内部实际最高温度，T_0是混凝土的初始温度，T_env是环境温度，α是混凝土的热传导系数，t是时间，ρ是混凝土的密度，C是混凝土的比热容。

3.2 输入计算所需的参数和假设根据实际情况，输入计算所需的参数和假设，包括环境温度、混凝土温度、混凝土体积以及热物性参数。

3.3 进行计算根据输入的参数和假设，使用计算公式进行计算。

根据计算结果，确定混凝土内部实际最高温度。

4. 示例以下是一个计算混凝土内部实际最高温度的示例：输入参数和假设：环境温度：25°C混凝土温度：30°C混凝土体积：100 m³热传导系数：1.5 W/(m·K)比热容：1000 J/(kg·K)密度：2400 kg/m³计算过程：T_max = 30 + (25 - 30) * exp(-1.5* t / (2400 * 1000))计算结果：在不同的时间点，混凝土内部的实际最高温度如下：t=0小时：29.58°Ct=1小时：29.24°Ct=2小时：28.90°C......t=24小时：25.86°C5. 结论根据计算结果，可以得出在不同时间点混凝土内部的实际最高温度。

大体积混凝土温控计算大体积混凝土是指单次浇筑体积较大的混凝土，常用于大型基础工程、水利工程以及特殊结构工程中。

由于在混凝土凝固过程中，水化反应会释放热能，如果无法适当控制混凝土的温度，可能会导致温度裂缝的产生，严重影响结构的安全和使用寿命。

因此，对大体积混凝土的温控计算十分重要。

1. 温控目标大体积混凝土温控的首要目标是避免温度裂缝的产生。

通过合理的温控计算，可以保证混凝土的温度变化在一定范围内，避免过高的温度应力，从而减少裂缝的发生。

2. 温控计算方法大体积混凝土的温控计算方法通常有三种：经验公式法、数值模拟法和试验测定法。

2.1 经验公式法经验公式法是根据历史数据和实践经验得出的简化计算方法。

通常根据混凝土的浇筑时间、外界环境温度、混凝土配合比等参数，使用经验公式计算得出混凝土的最大温度变化和温度梯度。

然后根据具体情况，采取降低温度梯度的措施，如增加冷却设备、降低浇筑体积等。

2.2 数值模拟法数值模拟法利用计算机软件，通过建立混凝土的热-力耦合模型，模拟混凝土的温度变化和应力分布。

这种方法需要进行详细的工程参数输入和复杂的计算过程，能够更精确地预测混凝土的温度变化和应力情况。

但由于计算量大和参数输入的不确定性，对计算机软件的使用和工程参数的准确把握要求较高。

2.3 试验测定法试验测定法是通过对实际测温数据的分析和比较，确定混凝土的温度变化规律和温度梯度。

通常会在混凝土浇筑时进行温度的实时监测，然后根据测得的数据进行分析，得出合适的温控措施。

3. 温控措施基于温控计算结果，需要采取相应的温控措施。

3.1 冷却措施冷却措施是指通过降低混凝土的温度来减少温度应力和裂缝的发生。

常用的冷却措施包括喷水冷却、内外冷却管道、降低骨料温度等。

3.2 隔热措施隔热措施是指通过增加混凝土的绝热性能，减少外界热量对混凝土的影响。

常用的隔热措施包括增加绝热材料的使用、加装遮阳棚等。

4. 温控监测在温控过程中，需要进行实时的温度监测，及时掌握混凝土的温度变化情况，调整温控措施。

1 混凝土泵输出量和搅拌车数量计算1 泵车数量计算N=q nq max·η=120140∗0.6=2式中：q n-混凝土浇筑数量，取q n=120m3/h；q max-混凝土输送泵车最大排量，取q max=140m3/h；η-泵车作业效率，取η=0.6。

2 每台泵车需配备的混凝土搅拌车数量计算N=Q1V(LS+T t)=75.620(7.630+2060)=3式中：Q1-混凝土泵的实际输出量Q1=Q max·α·η=140*0.9*0.6=75.6m3/h；V-每台混凝土搅拌车容量，取V=20m3；S-混凝土搅拌车平均行车速度，取30km/h；L-搅拌桩到施工现场往返距离，取7.6km；T t-每台混凝土搅拌车总计停歇时间，取20min。

2 混凝土温升计算1 水泥水化热计算水泥水化热可按下式计算：Q0=4（3.1）7/Q7−3/Q3-在龄期3d 时的累积水化热(kJ/kg)；式中：Q3-在龄期7d 时的累积水化热(kJ/kg)；Q7Q-水泥水化热总量(kJ/kg)。

不同龄期水泥水化热见表3.1-1。

表3.1-1 水泥在不同期限内的发热量计算得Q=392.37kJ/kg。

2 胶凝材料水化热计算胶凝材料水化热可按下式计算：Q=(k1+k2−1)Q0（3.2）式中：Q-胶凝材料水化热总量(kJ/kg)；k1-粉煤灰掺量对应的水化热调整系数，取值见表3.1-2。

k2-矿渣粉掺量对应的水化热调整系数，取值见表3.1-2。

表3.1-2 不同掺量掺合料水化热调整系数注：表中掺量为掺合料占总胶凝材料用散的百分比。

本项目承台C40混凝土粉煤灰掺量为14.9%，不掺矿渣。

故Q=0.955*Q=374.71kJ/kg。

3 混凝土绝热升温值计算混凝土绝热温升值可按下式计算：T(t)=WQCρ(1−e−mt)（3.3）式中： T(t)-混凝土龄期为t 时的绝热温升(℃)；W-每立方米混凝土的胶凝材料用量(kg/m3)；C-混凝土的比热容，可取0.92～1.00[kJ/(kg·℃)]，取0.96kJ/(kg·℃)；ρ-混凝土的质量密度，根据配合比取2417.4kg/m3；t-混凝土龄期(d)，取3d、6d、9d、12d、15d、18d、21d；m-与水泥品种、用量和入模温度等有关的单方胶凝材料对应系数。

大体积混凝土温度和温度应力计算在大体积混凝土施工前，必须进行温度和温度应力的计算，并预先采取相应的技术措施控制温度差值，控制裂缝的开展，做到心中有数，科学指导施工，确保大体积混凝土的施工质量。

（一）温度计算搅拌站提供的混凝土每立方米各项原材料用量及温度如下：水泥：367kg，11℃；砂子：730kg，13℃，含水率为3%；石子：1083kg，9℃，含水率为2%；水：195kg，9℃；粉煤灰：35kg，11℃；外加剂：27kg，11℃。

混凝土拌合物的温度：T0＝[0.9(mceTce＋msaTsa＋mgTg)+4.2Tw(mw－ωsamsa－ωgmg)＋c1(ωsamsa＋Tsa＋wgmgTg)－c2(wsamsa＋wgmg)]÷［4.2mw ＋0.9(mce＋msa＋mg)］式中T0——混凝土拌合物的温度(℃)；mw、mce、msa、mg——水、水泥、砂、石的用量(kg)；Tw、Tce、Tsa、Tg——水、水泥、砂、石的温度(℃)；wsa、wg——砂、石的含水率(%)；c1、c2——水的比热容(kJ/kg·K)及溶解热(kJ／kg)。

当骨料温度＞0℃时，C1=4.2，C2=0；≤0℃时，c1=2.1，c2=335。

为计算简便，粉煤灰和外加剂的重量均计算在水泥的重量内。

T0＝[0.9(429×11＋730×13＋1083×9)＋4.2×9(195－3%×730－2%×1083)＋4.2(3%×730×13＋2%×1083×9)－0]÷[4.2×195＋0.9(429＋730＋1083)]=10.3℃。

混凝土拌合物的出机温度：T1=T0－0.16(T0－Ti)式中T1——混凝土拌合物的出机温度(℃)；Ti——搅拌棚内温度(℃)。

T1=10.3－0.16(10.3－14)＝10.9℃3.混凝土拌合物浇筑完成对的温度T2＝T1－(att＋0.032n)(T1－Ta)式中T2——混凝土拌合物经运输至浇筑完成时的温度(℃)；a——温度损失系数(h-1)；tt——混凝土自运输至浇筑完成时的时间(h)；n——混凝土转运次数；Ta——运输时的环境气温(℃)。

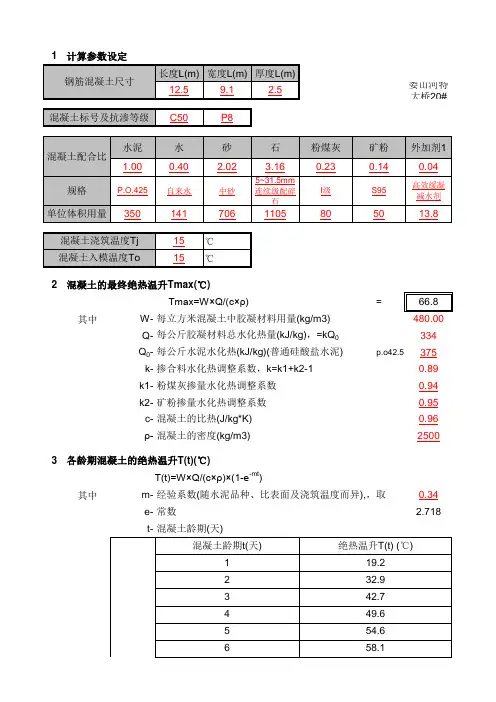

1娄山河特大桥20#2=其中W-480.00Q-334Q 0-p.o42.5375k-0.89k1-0.94k2-0.95c-0.96ρ-25003其中m-0.34e- 2.718t-常数混凝土龄期(天)算结每公斤水泥水化热(kJ/kg)(普通硅酸盐水泥)掺合料水化热调整系数，k=k1+k2-1粉煤灰掺量水化热调整系数矿粉掺量水化热调整系数混凝土的比热(J/kg*K)混凝土的密度(kg/m3)各龄期混凝土的绝热温升T(t)(℃)T(t)=W×Q/(c×ρ)×(1-e -mt )经验系数(随水泥品种、比表面及浇筑温度而异),，取混凝土的最终绝热温升Tmax(℃)Tmax=W×Q/(c×ρ)每立方米混凝土中胶凝材料用量(kg/m3)每公斤胶凝材料总水化热量(kJ/kg)，=kQ 0计算参数设定4厚度h=2.5m其中ξ-算Tn(t)=Tj+T(t)×ξ不同龄期和浇筑厚度的降温系数，查表各龄期混凝土内部最高温度Tn(t) (℃)5其中Tq-15H- 3.684h'-0.592λ- 2.33βu-查表得76.6δi -空气0.66其中εy 0-0.0004Tb(t)=Tq+4h'(H-h')×△Tl(t)/H 2不同龄期的大气平均温度(℃)混凝土导热系数(W/m 2*K)固定在空气中放热系数(W/m 2*K)，设风速4.0m/s,光滑表面各种保温材料的厚度(m)2混凝土收缩变形不同条件影响修正系数M i各龄期混凝土收缩相对变形值εy(t)εy (t)=εy 0×(1-e -0.01t )×M1×M2×M3…M11混凝土在标准状态下的最终(极限)收缩值混凝土的计算厚度(m),H=h+2h'=混凝土的虚厚度(m),h'=λ*(∑δi/λi+1/βu)=各龄期混凝土表面温度Tb(t)(℃)M1-水泥品种M1取值 1.00M2-水泥细度M2取值 1.35M3-水胶比M3取值 1.00M4-胶浆量M4取值 1.20M5-养护时间M5取值0.93M6-环境相对湿度M6取值0.77M7-水力半径倒数M7取值 1.20M8-配筋率M8取值 1.00M9-减水剂M9取值 1.30M10-粉煤灰掺量M10取值0.87M11-矿粉掺量M11取值1.00= 1.5747其中α-0.00001各龄期混凝土的当量温差Ty(t)(℃)Ty(t)=εy(t)/α混凝土的线膨胀系数70%0.0095有22.86%14.29%则， M1×M2×M3…M11普通硅酸盐水泥5000孔0.280.19自然养护，28天0.48C50其中E0-34500β- 1.010β1-查表0.99β2-1.029其中Th-15.010各龄期混凝土的温度(包括收缩)应力σ(t) (N/mm2)混凝土的综合温度差△T(t)(℃)△T(t)=△T1(t)-Th混凝土浇筑后达到稳定时的温度(℃)混凝土的最终(28d)弹性模量(N/mm2)掺合料修正系数，β=β1*β2=粉煤灰掺量修正系数，矿粉掺量修正系数，各龄期混凝土的弹性模量E(t)(N/mm2)E(t)=βE0(1-e-0.09t)果其中S(t)-R-0.5μ-0.1511计算结论C50混凝土=2.64N/mm 212其中Tn-大体积混凝土浇筑后裂缝控制的施工计算各龄期混凝土实际水化热最高温升值Td(t)(℃)Td(t)=Tn(t)-T 0各龄期混凝土温度值28d 混凝土抗拉强度Ft根据计算结果分析可知，由于降温和收缩产生的温度应力小于混凝土的抗拉强度，可采取一次性浇筑混凝土底板，不会产生贯穿性有害裂缝。

大体积混凝土热工计算书大体积混凝土是指体积较大，一般厚度大于3米，体积大于1000立方米的混凝土结构。

大体积混凝土在工程中应用广泛，如桥梁基础、高层建筑基础等。

大体积混凝土与其他混凝土相比，具有结构厚、体积大、钢筋密集等特点，因此其施工过程中的热工计算尤为重要。

本计算书将根据相关规范和理论，对大体积混凝土施工过程中的热工问题进行计算和分析。

《混凝土结构工程施工规范》（GB-2011）《混凝土外加剂应用技术规范》（GB-2013）《民用建筑热工设计规范》（GB-2016）混凝土材料：采用C30混凝土，密度为2400kg/m³，比热容为92kJ/(kg·℃)，导热系数为33W/(m·℃)。

钢筋材料：采用HRB400钢筋，密度为7850kg/m³，比热容为5kJ/(kg·℃)，导热系数为80W/(m·℃)。

施工环境：考虑混凝土浇筑时的温度为25℃，环境温度为20℃。

体积表面系数计算：根据混凝土立方体尺寸，计算立方体表面积与体积之比，即体积表面系数。

混凝土内部温度计算：根据混凝土材料比热容和导热系数，结合环境温度和浇筑温度，计算混凝土内部温度。

表面温度计算：根据混凝土表面与环境之间的热交换，计算表面温度。

温度应力计算：根据混凝土内部温度和表面温度之差，计算温度应力。

体积表面系数计算结果：根据计算，该大体积混凝土的体积表面系数为85。

该系数较大，说明混凝土表面积较大，散热较快。

因此，在施工过程中应采取相应的措施，如通水冷却、表面保温等，以控制混凝土内部温度。

混凝土内部温度计算结果：根据计算，该大体积混凝土的内部温度最高可达35℃。

由于大体积混凝土厚度较大，热量传递至表面需要一定时间，因此内部温度较高。

在施工过程中应采取相应的措施，如分层浇筑、控制水泥用量等，以降低内部温度。

表面温度计算结果：根据计算，该大体积混凝土的表面温度为24℃。

由于大体积混凝土表面积较大，与环境之间的热交换较为明显。

大体积混凝土温控计算书1T-mt)式中：T(t)混凝土龄期为t时的绝热温升（℃）m c每m3混凝土胶凝材料用量，取415kg/m3Q胶凝材料水热化总量，Q=kQ0Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）C 混凝土的比热：取0.96KJ/（kg.℃）ρ混凝土的重力密度，取2400kg/m3m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）t混凝土龄期（d）经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg2、混凝土收缩变形的当量温度（1）混凝土收缩的相对变形值计算εy（t）=εy0（1-e-0.01t）m1m2m3.....m11式中：εy（t）龄期为t时混凝土收缩引起的相对变形值εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4m1m2m3.....m11考虑各种非标准条件的修正系数m1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835m9=1.0 m10=0.89 m11=1.01m1m2m3.....m11=0.447（2）混凝土收缩相对变形值的当量温度计算T y(t)=εy(t)/α式中：T y(t)龄期为t时，混凝土的收缩当量温度α混凝土的线膨胀系数，取1.0X10-53、混凝土的弹性模量E(t)=βE0(1-e-φ)式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）E0混凝土的弹性模量近似取标准条件下28d的弹性模量：C40E0=3.25X104N/mm2φ系数，近似取0.09β混凝土中掺和材料对弹性模量修正系数，β=1.0054、各龄期温差（1）、内部温差T max=T j+ξ(t)T(t)式中：T max混凝土内部的最高温度T j混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃T(t)在龄期t时混凝土的绝热温升ξ(t)在龄期t时的降温系数Km W ⋅=++2/546.6231047.00001.014.0015.015、表面温度本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。

大体积混凝土温控计算表格在建筑工程中，大体积混凝土的施工是一个关键环节。

由于其体积较大，水泥水化热释放集中，内部温升快，如果不进行有效的温度控制，容易产生温度裂缝，影响结构的安全性和耐久性。

因此，在大体积混凝土施工前，进行准确的温控计算是非常必要的。

而温控计算表格则是进行这一计算的重要工具。

一、大体积混凝土温控计算的基本原理大体积混凝土在浇筑后，水泥水化反应会释放出大量的热量，导致混凝土内部温度升高。

由于混凝土的导热性能较差，热量在内部积聚，形成温度梯度。

当混凝土表面与内部的温差过大时，会产生温度应力。

如果温度应力超过混凝土的抗拉强度，就会出现裂缝。

温控计算的目的就是通过计算混凝土在浇筑后的温度变化和温度应力，判断是否会出现裂缝，并采取相应的温控措施，如降低水泥用量、掺入外加剂、设置冷却水管等，以保证混凝土的质量。

二、大体积混凝土温控计算表格的组成大体积混凝土温控计算表格通常包括以下几个部分：1、工程基本信息这部分需要填写工程名称、混凝土浇筑部位、混凝土强度等级、浇筑日期等基本信息。

2、混凝土配合比包括水泥品种、水泥用量、水灰比、砂率、骨料种类和用量等。

3、混凝土热学参数如混凝土的比热容、导热系数、导温系数等。

这些参数可以通过试验或参考相关规范确定。

4、环境参数包括气温、风速、相对湿度等。

这些参数会影响混凝土的散热情况。

5、计算参数如混凝土的绝热温升计算参数、表面散热系数计算参数等。

6、温度计算结果包括混凝土内部最高温度、表面温度、温差等。

7、温度应力计算结果计算混凝土在不同龄期的温度应力，并与混凝土的抗拉强度进行比较。

8、温控措施根据计算结果，提出相应的温控措施，如保温保湿养护时间、冷却水管的布置等。

三、大体积混凝土温控计算表格的填写方法1、工程基本信息的填写按照实际工程情况，准确填写工程名称、混凝土浇筑部位、混凝土强度等级、浇筑日期等信息。

2、混凝土配合比的填写从混凝土配合比设计报告中获取水泥品种、水泥用量、水灰比、砂率、骨料种类和用量等数据，并填入表格。

大西铁路客运专线站前工程1标大体积混凝土施工温度控制作业指导书编制：审核：批准：中铁二十五局集团公司大西铁路客运专线指挥部第二项目部二O一O年四月目录一、前言 (2)二、编制依据及参考文献 (2)三、温度控制主要标准 (2)四、各施工环节主要温度控制措施 (3)1、混凝土源头控制 (3)1.1优选原材料、优化配合比 (3)1.2原材料拌和设备温度控制 (4)1.3搅拌 (4)2、运输控制 (5)3、浇筑控制 (5)4、养护控制 (5)五、温度监控措施 (7)1、大体积混凝土的热工计算 (8)1.1混凝土水化热绝热温升计算 (8)1.2、混凝土内部实际最高温升计算 (8)2、温度监控方案 (10)2.1混凝土测温度的方案 (10)2.1.2测温传感器位臵安装 (10)2.1.3混凝土的测温 (11)2.1.4记录格式(见附表) (11)2.1.5温度曲线绘制（见附图） (11)大体积混凝土施工温度控制作业指导书一、前言所谓大体积混凝土，目前国内尚无一个明确的定义，国外的定义也不尽相同。

简单以截面尺寸来判断易造成误区，给工程带来不同程度的损失。

综合各种定义将大体积混凝土定义为“预计会因为水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土”。

结合实际情况，将承台、墩柱按大体积混凝土控制进行施工。

二、编制依据及参考文献1、《铁路混凝土工程施工技术指南》（TZ210-2005）2、《铁路混凝土工程施工质量验收补充标准》（铁建设【2005】160号）3、《大西客专高性能混凝土实施细则》（大西客专站前工程施工细则之一）4、《大西客专高性能混凝土夏（热）期混凝土施工的若干问题》（铁科院编制）5、《建筑施工计算手册（第二版）》机械中国建筑工业出版社江正荣主编三、温度控制主要标准混凝土的施工温度应在5-30℃之间，平均气温低于5℃或最低气温低于-3℃时应按冬季施工方法进行施工，新浇混凝土与邻接的已硬化混凝土或岩土介质之间的温差应不大于15℃。

大体积混凝土温度计算1.1基本数值1)根据气象资料预估施工期大气平均温度Tq=30℃；2)预估混凝土浇筑入模温度：Tj=30℃。

3)根据试验室的混凝土配合比：P·O 42.5 W=370kg/ m3 ，粉煤灰ƒ=40kg/ m3。

4)采用混凝土表面覆盖一层塑料薄膜，薄膜上盖1层养护麻袋，厚度按10mm考虑。

1.2混凝土温度验算(1) 混凝土的绝热温升/(C×ρ)]×(1－e-mt)=62.66℃T(t)=[W×kQ式中：T(t)——混凝土龄期为t时的绝热温升值（℃）；W ——每m3混凝土的水泥用量（kg/m3）；——水泥水化热总量（kJ/kg），取375kJ/kg；QC——混凝土的比热容，取0.97 kJ/（kg•K）；ρ——混凝土的重力密度，取2400 kg/m3；m——与水泥品种、浇筑温度等有关的系数， 0.3～0.5（d-1）；t——混凝土龄期(d)。

k——不同掺量掺合料水化热调整系数，取0.955。

(2) 混凝土中心计算温度T1(t)= Tj + T(t)×ξ(t)=30+62.66×0.31=49.4℃式中：T1(t)——t龄期混凝土中心计算温度（℃）；Tj——混凝土浇筑入模温度（℃）；ξ(t)——t龄期降温系数，取0.31。

(3) 混凝土表层（表面下50 mm处）温度（℃）T2(t)= Tq +4×h′×(H－h′) ×[T1(t)－Tq ]/ 2H=30+4×0.19×(1-0.19)×(49.4-30) /2×1=35.97℃式中：T2(t)——混凝土表面温度（℃）；Tq——施工期大气平均温度（℃）；h′——混凝土虚厚度（m），h′=0.19m；H——混凝土计算厚度（m），H =1m。

(4) T1（t）—T2（t）=49.4℃—35.97℃=13.43℃1.3混凝土表面保温层厚度验算δ＝0.5h•λx（T2(t)－Tq）Kb/[λ（Tmax－T2(t)）]=0.5×1×0.05×(35.97-30)×2/[2.33×(49.4-35.97)]=0.0095m＜10㎜,满足要求。

大体积混凝土温度计算公式.docx范本一：章节一：引言在混凝土结构工程中，温度是一项重要的考虑因素。

为了确保混凝土的强度和耐久性，需要对混凝土的温度进行精确的计算和控制。

本文档将介绍大体积混凝土温度计算的公式和步骤。

章节二：温度计算公式2.1 温度升高计算公式混凝土温度升高的计算公式如下：ΔT = (Ts - Ta) * B /(C * m)其中，ΔT 表示温度升高（摄氏度），Ts 表示混凝土浆液的温度（摄氏度），Ta 表示环境温度（摄氏度），B 表示混凝土的体积膨胀系数，C 表示混凝土的热容量（焦耳/克·摄氏度），m 表示混凝土的质量（克）。

2.2 温度降低计算公式混凝土温度降低的计算公式如下：ΔT = (Ta - Ts) * B /(C * m)其中，ΔT 表示温度降低（摄氏度），Ta 表示环境温度（摄氏度），Ts 表示混凝土浆液的温度（摄氏度），B 表示混凝土的体积膨胀系数，C 表示混凝土的热容量（焦耳/克·摄氏度），m 表示混凝土的质量（克）。

章节三：温度计算步骤3.1 确定混凝土浆液的温度根据实际情况和要求，确定混凝土浆液的温度。

3.2 确定环境温度根据实际情况和要求，确定环境温度。

3.3 确定混凝土的体积膨胀系数根据混凝土的材料和配比，确定混凝土的体积膨胀系数。

3.4 确定混凝土的热容量根据混凝土的材料和配比，确定混凝土的热容量。

3.5 确定混凝土的质量根据混凝土的体积和密度，确定混凝土的质量。

3.6 使用温度计算公式计算温度升高或降低根据温度计算公式，将前面步骤中确定的数值代入公式进行计算，得出温度升高或降低的结果。

章节四：附件附件一：混凝土温度计算实例附件二：混凝土温度计算表格章节五：法律名词及注释1. 海牙规则：指由国际商会于1990年12月公布和修订的《国际销售货物合同规则》。

2. 不可抗力：是指不能预见并且不能避免的客观情况，包括地震、洪水、火灾等自然灾害以及战争、罢工等人力不可抗拒的事件。

大体积混凝土计算书版【大体积混凝土计算书】1. 引言本计算书旨在提供大体积混凝土的详细计算方法和相关参数，旨在确保混凝土工程的质量和安全性。

本文档将对大体积混凝土的设计、施工和检测等方面进行详细说明。

2. 材料及设计参数2.1 混凝土材料2.1.1 水泥类型及性能要求2.1.2 骨料的种类、粒径及用量2.1.3 水的掺量及质量要求2.2 钢筋材料2.2.1 钢筋型号及规格要求2.2.2 钢筋的抗拉强度要求2.3 整体设计要求2.3.1 设计荷载及荷载组合2.3.2 混凝土强度等级要求2.3.3 结构安全等级要求3. 施工工艺3.1 基础工作3.1.1 地基处理3.1.2 基础浇筑3.2 模板工作3.2.1 模具类型及规格要求3.2.2 模板安装要求3.3 混凝土浇筑3.3.1 浇筑顺序及方法3.3.2 混凝土坍落度和浇筑质量要求3.4 初凝与养护3.4.1 维持湿润环境3.4.2 控制初凝时间3.4.3 养护周期与方法4. 混凝土计算方法4.1 混凝土配合比设计4.1.1 按强度法确定配合比4.1.2 按工作性能法确定配合比4.2 应力和变形计算4.2.1 弯曲受力下的计算4.2.2 混凝土收缩与膨胀计算4.3 混凝土强度计算4.3.1 混凝土抗压强度计算4.3.2 混凝土抗拉强度计算5. 检测与验收标准5.1 混凝土强度检测5.1.1 现场取样及试件制备5.1.2 试件强度检测5.2 钢筋的质量检测5.2.1 检测方法及标准5.2.2 钢筋拉力测试5.3 构件质量验收标准5.3.1 构件尺寸及平整度5.3.2 构件强度和稳定性要求6. 安全措施6.1 施工安全6.1.1 安全防护措施6.1.2 作业人员培训与管理6.2 结构安全6.2.1 安全荷载计算6.2.2 结构的抗震设计要求7. 维护与保养7.1 混凝土的维护7.1.1 温度维护7.1.2 定期检查和维修7.2 构件使用后的保养【本文档所涉及附件】附件1：混凝土配合比设计表格附件2：钢筋拉力测试报告模板附件3：混凝土强度检测报告样本附件4：现场施工安全检查表【本文档所涉及的法律名词及注释】1.强度等级：混凝土的抗压强度等级，用于确定混凝土配合比。
