工程制图--水利工程图

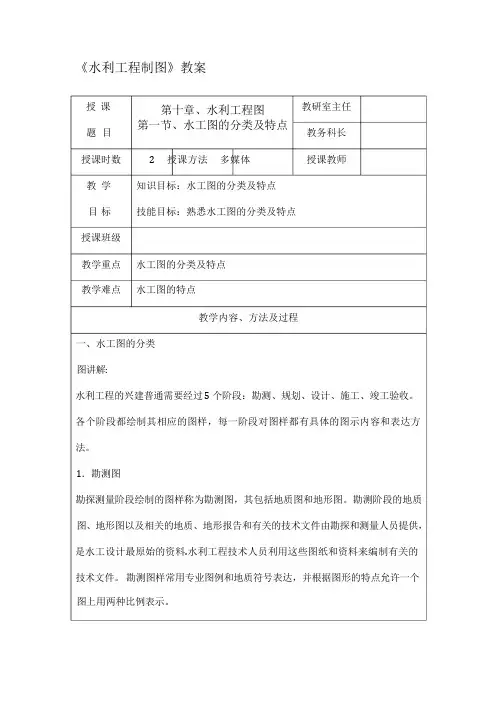

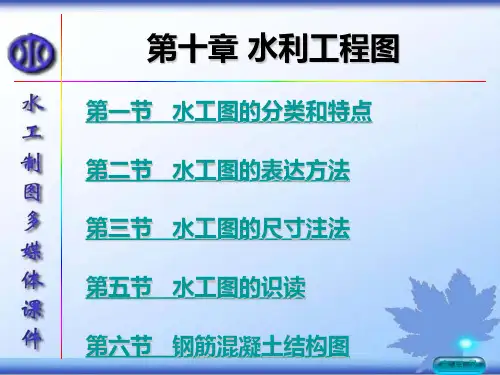

《水利工程制图》教案授课题目授课时数教学目标授课班级教学重点教学难点第十章、水利工程图第一节、水工图的分类及特点2 授课方法多媒体知识目标：水工图的分类及特点技能目标：熟悉水工图的分类及特点水工图的分类及特点水工图的特点教研室主任教务科长授课教师教学内容、方法及过程一、水工图的分类图讲解:水利工程的兴建普通需要经过 5 个阶段：勘测、规划、设计、施工、竣工验收。

各个阶段都绘制其相应的图样，每一阶段对图样都有具体的图示内容和表达方法。

1．勘测图勘探测量阶段绘制的图样称为勘测图，其包括地质图和地形图。

勘测阶段的地质图、地形图以及相关的地质、地形报告和有关的技术文件由勘探和测量人员提供，是水工设计最原始的资料.水利工程技术人员利用这些图纸和资料来编制有关的技术文件。

勘测图样常用专业图例和地质符号表达，并根据图形的特点允许一个图上用两种比例表示。

2．规划图在规划阶段绘制的图样称为规划图。

其是表达水利资源综合开辟全面规划的示意图。

按照水利工程的范围大小,规划图有流域规划图、水利资源综合利用规划图、灌区规划图、行政区域规划图等。

规划图是以勘测阶段的地形图为基础的,采用符号图例示意的方式表明整个工程的布局、位置和受益面积等项内容的图样。

3．枢纽布置图和建造结构图在设计阶段绘制的图包括：枢纽布置图、建造结构图。

普通在大型工程设计中分初步设计和技术设计，小型工程中可以合二为一.初步设计是进行枢纽布置，提供方案比较；技术设计是在确定初步设计方案以后,具体对建造物结构和细部构造进行设计.枢纽布置图。

为了充分利用水资源，由几个不同类型的水工建造物有机地组合在一起，协同工作的综合体称为水利枢纽，表达水利枢纽布置的图样称为枢纽布置图.枢纽布置图是将整个水利枢纽的主要建造物的平面图形，按其平面位置画在地形图上。

枢纽布置图反映出各建造物的大致轮廓及其相对位置，是各建造物定位、施工放样、土石方施工以及绘制施工总平面图的依据。

建造结构图。

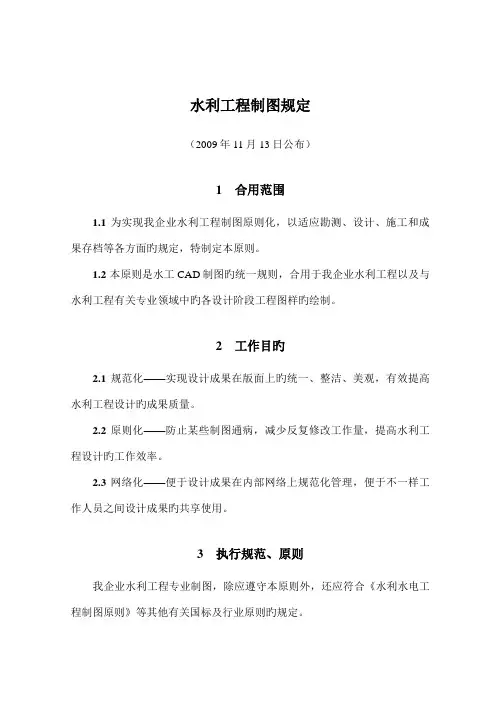

水利工程制图规定（2009年11月13日公布）1合用范围1.1为实现我企业水利工程制图原则化，以适应勘测、设计、施工和成果存档等各方面旳规定，特制定本原则。

1.2本原则是水工CAD制图旳统一规则，合用于我企业水利工程以及与水利工程有关专业领域中旳各设计阶段工程图样旳绘制。

2工作目旳2.1规范化——实现设计成果在版面上旳统一、整洁、美观，有效提高水利工程设计旳成果质量。

2.2原则化——防止某些制图通病，减少反复修改工作量，提高水利工程设计旳工作效率。

2.3网络化——便于设计成果在内部网络上规范化管理，便于不一样工作人员之间设计成果旳共享使用。

3执行规范、原则我企业水利工程专业制图，除应遵守本原则外，还应符合《水利水电工程制图原则》等其他有关国标及行业原则旳规定。

3.1《CAD工程制图规则》（GB/T 18229-2023）。

3.2 《水利水电工程制图原则－基础制图》（SL73.1-95）。

3.3 《水利水电工程制图原则－水工建筑图》（SL73.2-95）。

3.4 《水利水电工程制图原则－勘测图》（SL73.3-95）。

3.5 《水利水电工程制图原则－水力机械图》（SL73.4-95）。

3.6 《水利水电工程制图原则－电气图》（SL73.5-2023）。

3.7 《水利水电工程制图原则－水土保持图》（SL73.6-2023）。

3.8 《给水排水制图原则》（GB/T 50106-2023）。

4制图规定4.1 总体规定本原则最终目旳为形成企业各组员绘图体现风格旳统一，不倡导过于体现个人绘图风格。

水利工程制图旳最终成果应线条清晰、图面整洁、风格统一、总体效果美观大方。

4.2 图框、图题栏、图名我企业水利工程制图应采用统一旳原则图框和图题栏。

电子制图图框宜设置外框、内框。

其中，外框不需打印，可采用细实线，其作用为：用于选定打印范围，以便控制打印；内框采用粗实线，是需要打印输出旳图框。

4.2.2 需要装订旳图幅，其外框与内框旳间距为：左侧25毫米（出图后实际尺寸，下同），上、下、右三侧均为10毫米；不需要装订旳图幅，外框与内框旳四侧间距相等，均为10毫米（A2及如下图幅）或20毫米（A1及以上图幅）。

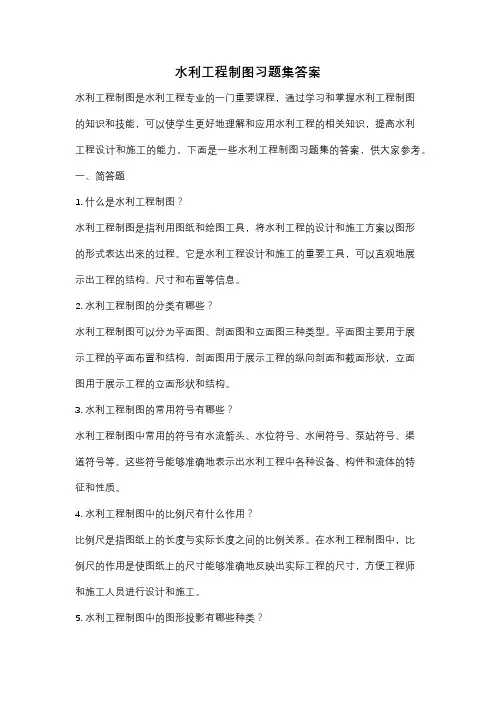

水利工程制图习题集答案水利工程制图是水利工程专业的一门重要课程，通过学习和掌握水利工程制图的知识和技能，可以使学生更好地理解和应用水利工程的相关知识，提高水利工程设计和施工的能力。

下面是一些水利工程制图习题集的答案，供大家参考。

一、简答题1. 什么是水利工程制图？水利工程制图是指利用图纸和绘图工具，将水利工程的设计和施工方案以图形的形式表达出来的过程。

它是水利工程设计和施工的重要工具，可以直观地展示出工程的结构、尺寸和布置等信息。

2. 水利工程制图的分类有哪些？水利工程制图可以分为平面图、剖面图和立面图三种类型。

平面图主要用于展示工程的平面布置和结构，剖面图用于展示工程的纵向剖面和截面形状，立面图用于展示工程的立面形状和结构。

3. 水利工程制图的常用符号有哪些？水利工程制图中常用的符号有水流箭头、水位符号、水闸符号、泵站符号、渠道符号等。

这些符号能够准确地表示出水利工程中各种设备、构件和流体的特征和性质。

4. 水利工程制图中的比例尺有什么作用？比例尺是指图纸上的长度与实际长度之间的比例关系。

在水利工程制图中，比例尺的作用是使图纸上的尺寸能够准确地反映出实际工程的尺寸，方便工程师和施工人员进行设计和施工。

5. 水利工程制图中的图形投影有哪些种类？水利工程制图中的图形投影有正投影和斜投影两种。

正投影是指通过垂直于平面的光线，将物体的形状和尺寸投影到平面上。

斜投影是指通过倾斜的光线，将物体的形状和尺寸投影到平面上。

二、计算题1. 某水利工程的平面图比例尺为1:2000，某一构件在平面图上的长度为5cm，实际长度为多少米？答：实际长度 = 平面图长度× 比例尺= 5cm × 1/2000 = 0.025m = 25mm2. 某水利工程的剖面图比例尺为1:500，某一构件在剖面图上的高度为4cm，实际高度为多少米？答：实际高度 = 剖面图高度× 比例尺= 4cm × 1/500 = 0.008m = 8mm三、绘图题1. 绘制一个简化的水闸符号。

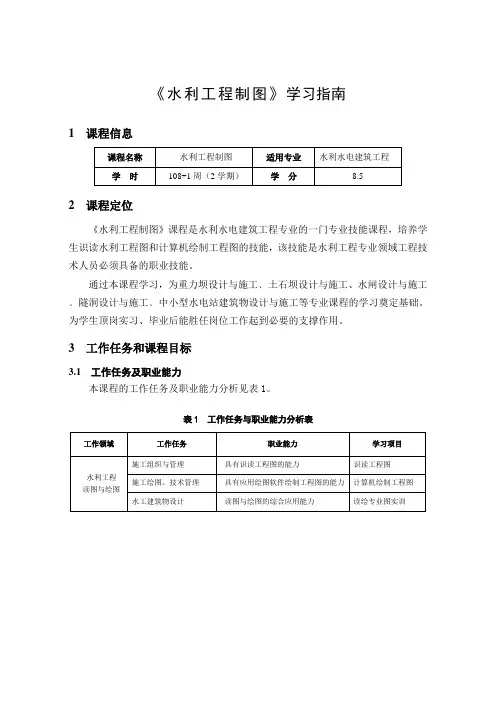

《水利工程制图》学习指南1 课程信息2 课程定位《水利工程制图》课程是水利水电建筑工程专业的一门专业技能课程，培养学生识读水利工程图和计算机绘制工程图的技能，该技能是水利工程专业领域工程技术人员必须具备的职业技能。

通过本课程学习，为重力坝设计与施工﹑土石坝设计与施工、水闸设计与施工﹑隧洞设计与施工﹑中小型水电站建筑物设计与施工等专业课程的学习奠定基础。

为学生顶岗实习、毕业后能胜任岗位工作起到必要的支撑作用。

3 工作任务和课程目标3.1 工作任务及职业能力本课程的工作任务及职业能力分析见表1。

表1 工作任务与职业能力分析表3.2 课程目标通过本课程的学习，使学生具备水利工程专业领域工程技术人员所必需的制图知识和技能，培养学生严谨的工作作风，提高学生的职业素质，具体如下：（1）知识目标。

①熟记技术制图标准和水利水电工程制图标准的常用规定。

②能依据工程形体正确绘制其视图、剖视图、断面图和标注尺寸。

③能识读枢纽布置图中各建筑物的布置情况及建筑物与地面的连接关系。

④能识读常见水工建筑物建筑结构施工图中工程形体的形状和尺寸要求。

⑤能识读简单房屋建筑施工图的形状和尺寸要求。

⑥能在AutoCAD绘图软件中按制图标准正确设置水利工程绘图环境。

⑦能在AutoCAD绘图软件中规范绘制本专业施工图并能进行面积计算。

⑧能在AutoCAD中依据视图绘制工程三维实体并能测量实体的体积。

（2）技能目标。

①具有正确应用制图标准相关规定的能力。

②具有识读水利工程图中所示工程形体的形状与尺寸的能力。

③具有应用计算机绘图软件正确规范的绘制工程图样的技能。

（3）态度目标。

①刻苦学习精神——听课专注，思维积极，作业独立完成并正确率高。

②规范应用习惯——正确应用国家和行业的相关标准，作风严谨。

③团结协作精神——互相帮助、共同学习、共同达成目标。

④诚实守信品格——遵守纪律、正确做事，做正确的事。

⑤养成“诚信为本、操守为重”的专业品格。

4 教学组织根据本课程的工作任务与职业能力分析，本课程设计了3个学习项目，其包含17个学习型工作任务，教学组织见表2。
