SIPOS7西博思(专业型)调试

SIPOS西博思执行机构调试步骤第一步：检查电源和电气接线确保电源线连接正确，电压稳定，接地良好。

检查电动执行机构的电气接线是否正确，包括控制信号线和反馈信号线的连接是否准确。

第二步：检查机构的机械连接确保电动执行机构与阀门的机械连接正确，包括输出轴与阀门的连接、传动装置的连接等。

检查连接件是否紧固，并确保无松动。

第三步：检查传感器和反馈装置第四步：设置参数使用调试工具或上位机软件，设置SIPOS执行机构的工作参数。

这些参数包括远程/本地模式选择、开关限位设置、速度和力矩的调节等。

根据实际需要进行适当的调整，并保存参数设置。

第五步：开展空载测试在没有负载的情况下，对SIPOS执行机构进行空载测试。

首先将阀门关闭，然后通过控制信号或手动按钮等方式，使执行机构运动到全开/全关的位置。

观察执行机构的运动是否平稳、准确，是否存在异常噪声或振动等情况。

第六步：进行负载测试在有负载的情况下，对SIPOS执行机构进行负载测试。

根据实际情况，可以使用工具或装置模拟阀门负载。

通过控制信号或手动按钮等方式，使执行机构运动到不同的位置，观察其在负载下的运动是否正常。

同时，还需要测试执行机构的力矩输出是否符合要求。

第七步：进行功能测试对SIPOS执行机构的各项功能进行测试，包括远程/本地切换、手动操作、故障诊断等。

确保其功能正常，并在需要的情况下进行调整和优化。

第八步：记录和分析测试数据对每一次调试测试进行记录和分析。

记录包括执行机构的电流、电压、力矩等参数，在不同位置或负载下的测试结果等。

通过分析测试数据，可以评估执行机构的性能，并对其进行进一步的调整和优化。

第九步：调试完结在完成所有的调试测试后，对SIPOS执行机构进行综合评估。

如果发现问题或不足，需要返工或重新调整。

在确保一切正常的情况下，将执行机构的参数设置保存，并将其交付给最终用户或进行下一步的操作。

以上就是SIPOS西博思执行机构的调试步骤。

根据实际情况，调试过程可能会有所不同，但总体原则是确保执行机构的各项功能正常，能够稳定准确地控制阀门的位置和状态。

SIPOS经济型和专业型电动执行机构调试总结SIPOS经济型电动执行机构调试总结一、概述1( SIPOS 5 FLASH 系列执行机构主要由两部分组成:齿轮单元和电子单元。

经济型执行机构调试时需取下电子单元的罩子及信号齿轮单元的罩子。

2( 取下电子单元罩子后可见内部结构如图1所示:图1电子单元结构 3(信号齿轮单元结构如图2所示:图2 带机械式位置指示器的信号齿轮单元 4(图1中输出速度及关断力矩电位器的设定如下所示:5(8个DIP开关的作用如下所示:6(DIP开关中S4和S5用来选择一种输出组合，选择结果如下:当改变输出速度、关断力矩、关方向、关断模式、输出信号及控制模式时，必须要把DIP开关S8打到ON，然后再打到OFF，系统才能认可新的设定。

二、调整执行机构的行程极限(即末端位置调整)1( 末端位置调整，必须注意如下几点:1) 用电位器和DIP开关进行的和阀门有关的设定必须已经完成;2) 只能在就地进行该项操作;3) 在开始调整执行机构的行程极限时，阀门必须不能处在绷紧的状态，必要时可用手柄或手轮松开阀门;4) 当调整末端位置关断模式为力矩关断模式的行程极限时，必须用电动方式驱动执行机构的运转;5) 如进行执行机构的行程极限调整，DIP开关S8必须在ON的位置。

2( 末端位置调整2(1信号齿轮单元中心轮的调整方法为:用手抓住信号齿轮单元的D(图2)部分不动，转动E(图2)部分。

2(2运行时中心轮的旋转方向如图3:图3 中心轮的旋转方向2(3调整开末端位置:1) S8?ON;2) 如果为行程关断模式(S3=ON)，可用就地操作面板的OPEN健(如图1所示)、远控模式下的开关量输入信号OPEN开命令或手柄(手轮)朝开末端位置运行执行机构，此过程操作面板上的绿灯闪烁红灯常亮。

[如果为力矩关断模式(S3=OFF)，可用就地操作面板的OPEN健(如图1所示) 或远控模式下的开关量输入信号OPEN开命令朝开末端位置运行执行机构，直到达到所设定的关断力矩，执行机构自动停止运行。

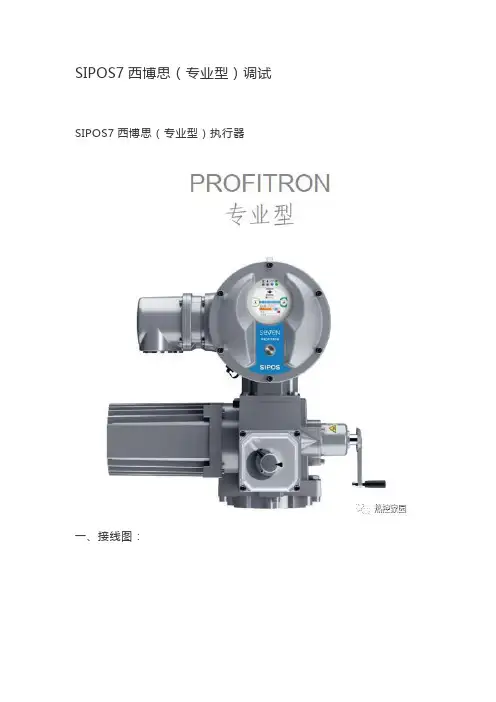

SIPOS7西博思（专业型）调试SIPOS7西博思（专业型）执行器
一、接线图：
二、操作方法：
1.面板就一个操作钮，左右旋转用来选择，按下用来确认。

2.面板介绍：
2.菜单介绍：
三、调试方法：
1.用操作钮选择用户至“专家”按下确认输入密码：9044确认后返回主菜
单。

2.旋转操作钮选择“设定末端位置”按下确认，显示仅设定末端位置，按
下确认。

3.选择首先需要设定的末端位置，已先设定开为例：
4.提示向开方向运行，先择开图标点击确认执行器开方向运行，再按一
下停止运行。

到开位后选择确认末端位置按下按钮确认
5.返回选择设定关，提示向关方向运行，画面会有编码器计数器圈数：
6.确认末端位置即可
四、故障根据中文提示进行处理。

SIPOS调节型简单调试步骤1.准备工作。

打开信号齿轮单元罩子（方形透明塑料罩），将白色齿轮转到如下位置：熟悉一下四个按钮的作用：接线，上电，确认显示屏有显示。

2.调试。

（1）进入调试菜单：按功能键一下或两下，使显示屏第二行显示：，按确认键，第一行显示：，按下翻键一下，显示，按确认键，第一行显示：，第二行显示：，利用下翻键、上翻键和确认键，使第二行变为：，再按确认键，现在第一行应该显示：。

（2）调试。

现在按下翻键，直到第一行显示：。

按确认键，显示，第二行显示，这时我们先调开位（也可以按下翻键选择先调试关位）。

按确认键，显示，第二行显示，按开按钮（即上翻键），现在执行机构应该在朝着开方向运行，显示，这时观察白色信号齿轮的转向（顺时针或逆时针），运行到全开位置后，执行机构会自动停止，再点按三下关按钮（即按下去接着松开按钮，使执行机构退回一点点，避免卡死）。

按确认键，第一行显示，第二行显示+数值，现在朝刚才观察到的方向转动白色齿轮，使数值变小，直到为0（松开手后也为0才行），按确认键，显示，现在按关按钮，是执行机构朝关方向运行直到自动停止，现在点按三下开按钮，按确认键。

3.观察调试情况或再次调试。

显示第一行显示：，第二行显示情况有以下三种：（1） 显示，则证明调试成功，按功能键推出后再次按功能键直到第二行显示：，按开或关按钮即可进行开关动作了。

再次按功能键使之显示：，进行远程操控。

如果都正常，则说明调试成功！（2） 显示，则需要增大信号齿轮单元比率，将信号齿轮单元里面的铜杆上的黑色齿轮（见下图B1）向外拨（即朝靠近自己一侧拨），同时可左右旋转活动白色齿轮以方便拨动，即由36拨成93或240或610。

（3） 显示，则需要减小信号齿轮单元比率，将信号齿轮单元里面的铜杆上的黑色齿轮向内拨（即朝远离自己一侧拨），同时可左右旋转活动白色齿轮以方便拨动，即由36拨成14或5.5。

SIPOS 电动执行机构调试步骤一.接线:1.220V/AC 电源供电N 和L1 接220V2.380V/ACL1, L2, L3 接380V二.调试:1.按LOCAL/REMOTE键,进入LocPar状态,按Enter键2.按向上或向下键进入Commission状态, 按Enter键, 进入设立密码状态,按向上或向下以及Enter键输入密码90443.按向上或向下键找到Remote Control状态, 按Enter键,再按向上或向下键,将第二行设定为PosCntr CurrInp状态, 按Enter键确认4.按向上或向下键找到Cut-off mode cl.状态, 按Enter键, 再按向上或向下键,将第二行设定为torque-dependent状态, 按Enter键确认5.按向上或向下键找到endpos. adjust状态, 按Enter键, 再按向上或向下键,将第二行设定为close状态, 按Enter键确认6.此时打开信号齿轮单元的塑料盖,调整齿轮比率(一般情况下,1-1/8”行程以下的阀门都是在从内往外数第二个大齿轮, 1-1/8”行程以上的阀门都是在从内往外数第二个大齿轮和第三个大齿轮之间的一挡,2.5个齿轮，个人经验仅供参考)7.按向下键2秒以上,阀门自动关闭,直到第二行出现”XXXX ##(数值)”,调整齿轮使##(数值)为零, 按Enter键确认8.按向下键2秒以上,阀门自动打开,观察打开位置,一旦到达所需行程,立即按向下键或Enter键,(如果需要微调行程可再按向上或向下键)9.2秒钟后再按Enter键,如果出现adjust ok字样,则调试完毕10.如果出现increase或decrease字样,调整信号齿轮比率,重复7,8,9步骤11.按向上或向下键找到return to menu, 按Enter键,再按向上或向下键找到return tomenu,按Enter键12.按LOCAL/REMOTE键,进入Local状态.现场用向上和向下键可调节阀门.如进入Remote状态,可用4-20mA 信号调节阀门。

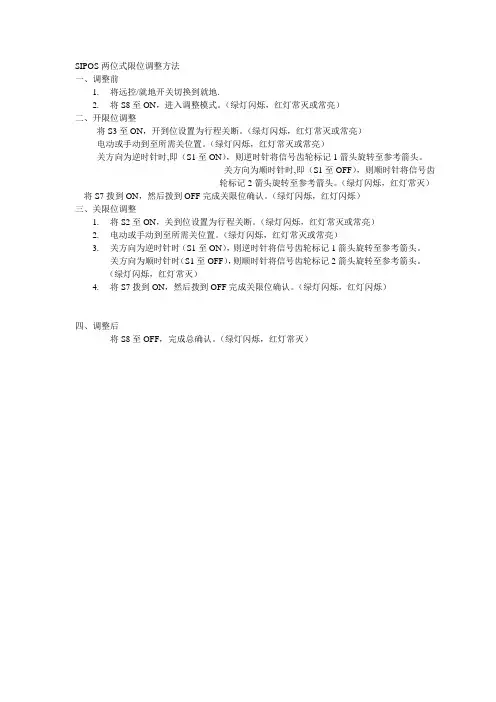

SIPOS两位式限位调整方法
一、调整前
1.将远控/就地开关切换到就地.
2.将S8至ON，进入调整模式。

（绿灯闪烁，红灯常灭或常亮）
二、开限位调整
将S3至ON，开到位设置为行程关断。

（绿灯闪烁，红灯常灭或常亮）
电动或手动到至所需关位置。

（绿灯闪烁，红灯常灭或常亮）
关方向为逆时针时,即（S1至ON），则逆时针将信号齿轮标记1箭头旋转至参考箭头。

关方向为顺时针时,即（S1至OFF），则顺时针将信号齿
轮标记2箭头旋转至参考箭头。

（绿灯闪烁，红灯常灭）将S7拨到ON，然后拨到OFF完成关限位确认。

（绿灯闪烁，红灯闪烁）
三、关限位调整
1.将S2至ON，关到位设置为行程关断。

（绿灯闪烁，红灯常灭或常亮）
2.电动或手动到至所需关位置。

（绿灯闪烁，红灯常灭或常亮）
3.关方向为逆时针时（S1至ON），则逆时针将信号齿轮标记1箭头旋转至参考箭头。

关方向为顺时针时（S1至OFF），则顺时针将信号齿轮标记2箭头旋转至参考箭头。

（绿灯闪烁，红灯常灭）
4.将S7拨到ON，然后拨到OFF完成关限位确认。

（绿灯闪烁，红灯闪烁）
四、调整后
将S8至OFF，完成总确认。

（绿灯闪烁，红灯常灭）。

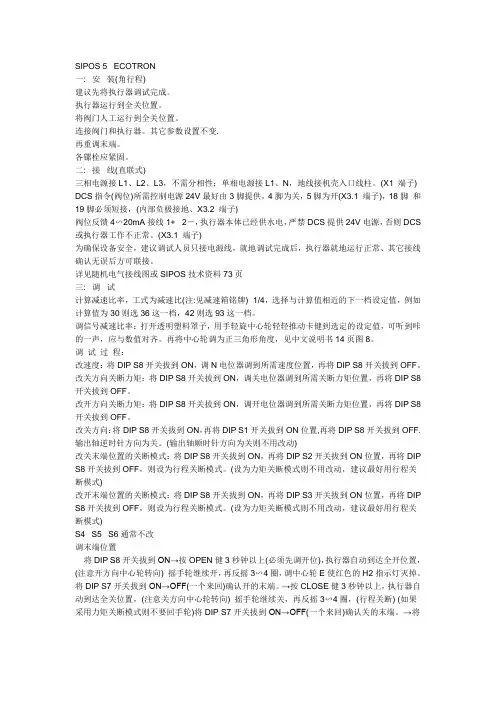

SIPOS 5 ECOTRON一: 安装(角行程)建议先将执行器调试完成。

执行器运行到全关位置。

将阀门人工运行到全关位置。

连接阀门和执行器。

其它参数设置不变.再重调末端。

各镙栓应紧固。

二: 接线(直联式)三相电源接L1、L2、L3，不需分相性；单相电源接L1、N，地线接机壳入口线柱。

(X1 端子) DCS指令(阀位)所需控制电源24V最好由3脚提供，4脚为关，5脚为开(X3.1 端子)，18脚和19脚必须短接，(内部负极接地、X3.2 端子)阀位反馈4∽20mA接线1+ 2－，执行器本体已经供水电，严禁DCS提供24V电源，否则DCS 或执行器工作不正常。

(X3.1 端子)为确保设备安全，建议调试人员只接电源线，就地调试完成后，执行器就地运行正常、其它接线确认无误后方可联接。

详见随机电气接线图或SIPOS技术资料73页三: 调试计算减速比率，工式为减速比(注:见减速箱铭牌)×1/4，选择与计算值相近的下一档设定值，例如计算值为30则选36这一档，42则选93这一档。

调信号减速比率：打开透明塑料罩子，用手轻旋中心轮轻轻推动卡健到选定的设定值，可听到咔的一声，应与数值对齐。

再将中心轮调为正三角形角度，见中文说明书14页图8。

调试过程：改速度：将DIP S8开关拔到ON，调N电位器调到所需速度位置，再将DIP S8开关拔到OFF。

改关方向关断力矩：将DIP S8开关拔到ON，调关电位器调到所需关断力矩位置，再将DIP S8开关拔到OFF。

改开方向关断力矩：将DIP S8开关拔到ON，调开电位器调到所需关断力矩位置，再将DIP S8开关拔到OFF。

改关方向：将DIP S8开关拔到ON，再将DIP S1开关拔到ON位置,再将DIP S8开关拔到OFF.输出轴逆时针方向为关。

(输出轴顺时针方向为关则不用改动)改关末端位置的关断模式：将DIP S8开关拔到ON，再将DIP S2开关拔到ON位置，再将DIP S8开关拔到OFF，则设为行程关断模式。

西博思（SIPOS）专业型电动执行机构简单调试步骤第一步：按控制面板的“LOCAR REMOTE”就地与远控切换按钮，切换到“LOCPAR”就地调试。

第二步：按“ENTER”确认键后菜单显示“Sprache lang.”，再按向下键（↓）后，画面显示“COMMISSIONING”。

第三步：再按“ENTER”键，画面显示“0000”，输入密码“9044”，光标在第一数字闪按向下键出现数字“9”，按“ENTER”键，光标在第二个数字0闪时按“ENTER”键，光标在第三数字闪，按4次向上键出现“4”后，按“ENTER”键，光标在第四数字闪，按4次向上键出现“4”后，按“ENTER”键第四步：此时画面显示“close direction”。

默认为“clockwise”顺时针。

注①第五步：按向下键画面显示“closing speed”关速度，按向下键画面显示“opening speed”开速度。

如执行器太慢或太快，可以按“ENTER”键选中数值闪动时按向上或向下键，选择合适的速度，最后按“ENTER”键确认第六步：按3次向下键。

画面显示“cut-off mode cl.”关断模式，看是“travel-dependent”还是“torque-dependent”。

按向下画面显示“cut-off mode op.”开的关断模式。

专业型选择“travel-dependent”行程。

如果都是“travel-dependent”，无需改动。

第七步：按向下键画面显示“max cl. torque ”，再按向下键。

画面显示“max op. torque ”，在这可以更改力矩值的大小。

第八步：按7次向下键，此时画面显示“endpost. adjust ”调整末端位置。

按“ENTER”键画面显示“start with pos.”第二行显示闪烁的“open ”按“ENTER”键。

画面显示“move to op.pos”。

此时按向上键让阀门大体开到中间位置时按”STOP”，打开下面的透明方形罩子，能看到一个白色大齿轮在6点钟方向有个向上箭头，转动白色齿轮让白色齿轮上的1在11点方向，2在1点方向，这时再按向上键保持3秒钟以上让阀门自动运行到全开的位置，然后再点动一下向下键，按“ENTER”键后会显示devition XXX（数值），然后轻轻转动白色齿轮将这个数值正好调为0，按“ENTER”键后，画面显示“move to cl.pos”，按住向下键保持3秒钟以上，让阀门自动运行到全关位置，然后再点动一下向上键，等上3秒钟再按“ENTER”键，画面出现“adjustment OK!”，说明调试成功！注：①如果按开的时候阀门关。

西博思SIPOS角行程执行器调试步骤1、按ORT\FERN键显示：Lremte远控ready准备好fault故障Local 就地Locpar参数设定Manual operation手动操作2、显示Locpar确认Sprache\Lag\idiome\Lingua确认、语言选择Language UK\Us英语确认Commissioning调试确认Enterpin—code 输入代码9044后确认Close direction关方向Clock wise顺时针Anti—Clcok wise逆时针Closing Speed关速度（长过力矩时调慢）Opening Speed开速度Em.Speed(CL)紧急关速度OP是开Cut—off mode cl op开、关末端关断模式Travel---Dependent行程关Torque---Dependen 力矩关Max CL Torque关力矩设定确定OP开设定Retry Torq Biock 0 力矩重试次数Rise Time 0.5s接收信号到运行最快速度Dc—Brake直流制动Mot Teme WaRn电极温度报警135℃Mot Temp Prot 电机温度保护ON确定Motor Neating电机加热OFF关Endpos.adjust 确认进入开关末端位置调整Start W ith pos open (close)末端位置选择开、关选择关一直到门力矩关，电动、手动为开一点确定adjust of poti调整电位器显示数字0确认按开键一直到门力矩开为关一点确认adjust ment ok 比率设定合适remote control 远端控制确认在poscntr curring调节门中4～2 0MA给定enable poscner disabled 新安装门激活密码设定。

Sipos 简易调试步骤首先，对于新电动门，开关位置没有确定，阀门会显示fault（故障）并不能操作调试步骤：1.阀门调整至中间位置，同时将齿轮位置调整至：1箭头位于11点钟位置，2箭头位于1点钟位置。

2.根据说明书中行程距离设置变比齿轮位置（再热减温水的为14）3.按Local/Remote（远方/就地）按钮，调至locpar（本地参数）状态4.按enter键进入，选择commissioning（调试）菜单，enter进入，输入代码“9044”5.进入后上下箭头选择，（enter为进入，再次enter为更改状态，进入更改状态后上下箭头选择参数，确定参数后enter保存。

调整完毕后local/remote退出。

）6首先close direction（关方向）：clockwise（顺时针）anti- clockwise（逆时针）7.再调max.cl.torque（关力矩）max.op.torque（开力矩）（新头一般设置为最小）8.最后进入endpos.adjust（设定末端位置）——start with pos——选择close（先设定关）——enter——move to cl.pos——此时电动将门全关（若电动不动，一般为关力矩过小，将力矩放大后再试）（最好快关到底时用手摇）（反向操作为停止）（此时记住阀门动作时的转动方向）——确认全关后enter——adjust of poti deviation XX——此时按齿轮转动方向调整齿轮，直到XX为0——enter——move to op.pos——电动将门全开（若电动不动，一般为开力矩过小，将力矩放大后再试）（最好快全开时用手摇），确定全开后（最好全开后再关回些，否则经常会开力矩动作）——enter——sign.gear ratio adjustment ok（若此处显示decrease sign.gear ration 则调小齿轮变比后重新来过，若显示increase sign.gear ration则调大齿轮变比后重新来过）——enter——adapting op.pos busy…——enter——endpos.adjust调试结束。

主题：SIPOS电源板损坏原因十余年的SIPOS执行器服务过程中，发现一些奇怪的现象：若是有经验专业人员调试，SIPOS执行器的故障比较低，反之则故障不断；同样是SIPOS执行器，在某厂用得很好，而其临近的工厂内，SIPOS执行器的故障却频繁出现；在某厂某位置，SIPOS执行器电源板年年损坏，经SIPOS专业人员稍作改造，却持续数年无故障，原因到底是什么呢？一:SIPOS电源板损坏率高的最主要原因是选型问题！SIPOS执行器选型是否准确是极其重要的！选型时必须有30%的功率余量,设置参数要求是：执行器最大力矩值的70%，转速设为中间第4档（共7档），如果按此要求来设置参数，SIPOS电动执行器的故障率是极低的!如果按此要求来设置参数，SIPOS执行器若不能正常运行或达不到运行时间要求，毫无疑问是选型错误，其结果是：电源板的损坏率会很高。

1.进口品牌阀门配套SIPOS执行器的选型进口品牌阀门配套的SIPOS执行器大多用在电厂的重要位置，以600MW高低旁路阀门配套SIPOS执行器为例，,选多回转式的SIPOS执行器型号力矩为1000NM，设计理论值约700NM，在设备使用初期，阀门的状态都比较良好，执行器没有问题，使用一段时间后阀门稍有一点问题（卡/关不到位）执行器就无法正常工作,阀门无法正常打开或不能到全关位置, 只好将执行器的参数设置成(或接近)最大值1000NM运行；对于超大力矩的多回转SIPOS执行器（1000NM以上），通常会加装GK或GST减速箱，虽然力矩能达到要求，但全开全关的运行时间却比较长，为满足运行时间要求，只好将执行器的转速设到最大（第七档或第六档），以上的二种情况都会使执行器长期处于最大电流状态工作,电源板自身发热严重（手摸电子单元后散热处特别烫，至少50度以上），造成电子元器件老化快，极大的缩短了电源板的寿命，如果环境温度也比较高（50度以上），电源板损坏率更高。

2.风机配套SIPOS执行器的选型部分电厂的引风机是静调叶式的，在满足技术条件下，SIPOS电动执行器选型有多种，其结果却完全不一样，例如选取8000NM的角行程执行器,选型有二种:2SA5521+GF160(8:1)和2SA5531+GF160(4:1),我们来分析两者间的区别：1)．最大力矩：2SA5521+GF160(8:1)是9800NM ，2SA5531+GF160(4:1)是10250NM；2)．电机转速一样：两者的转速都是20/28/40/56/80/112/160rpm；3)．电机功率不一样：2SA5521电机功率是0.75KW，2SA5531电机功率是1.5KW,最大工作电流分别是3.5A/4A；4)．减速箱不一样：2SA5521配套的GF160的二级减速比是8:1，2SA5531配套的GF160的二级减速比是4:1；假设风机的全行程时间设为45S/90°,那么2SA5521+GF160(8:1)至少需设转速112 rpm（90%转速）, 2SA5531+GF160(4:1)只需设在56 rpm即可（60%）,两者间的电机转速相差至少一半,运行中2SA5521电机明显发烫,电子单元发热也比较高，长期处于重负荷运行,后者电机和电子单元的温度也不明显，而两者的电源板是一样的,（功率模块/IGBT不一样，分别是750W和1.5KW）工作电流却相差一倍, 故2SA5521的电源板比2SA5531故障率高很多,后者电源板极少出故障,而两者间的总价格差约2千元.而更换一张电源板的费用至少是它的数倍以上.3.二级减温水配套SIPOS执行器的选型锅炉二级减温水的SIPOS直行程执行器,选型非常关健,很多电厂都选用SIPOS 电动执行器,以推力18KN为例,通常选型2SA5521/LE25.1,它的最大推力标定为23KN,理论上应该没有问题,但是有部分用户使用不佳,经常出现关不到位或报过力矩故障,频繁损坏电源板,同样的机组位置若选用型号2SA5531/ LE50.1的（最大37KN）,长期运行状态也很良好,极难出故障；我们在改造部分执行器时,以7KN直行程为例,用户常选用2SA5511/LE12.1,它的最大推力11KN，而我则将SIPOS执行器型号改为2SA5521/LE25.1它的最大推力23KN（可自设），确保执行器能长期正常运行,两个型号的差价仅数百元而已.二：环境温度高也是电源板损坏的主要原因!SIPOS 5 FLASH系列电动执行器采用变频技术，是标准的开关电源,它对工作环境温要求是-20°～+60°间，以外供电源380VAC为例，其内部工作电压比较高，通常为500～560VAC之间，(若外供电源220VAC，其内部工作电压通常为310VAC左右)，其对电子元器件的耐压要求高，若长期工作在超过50°以上的环境温度中,执行器内部的电源板在工作状态本身也要发热，这样造成执行器内部温度更高而无法快速散热，导致电子元器件老化快，容易造成电源板上的元器件损坏。

2005年11月版版权所有! 订货号:E20185-P920-B750-X-5D00 © SIPOS Aktorik GmbH 2005COM-SIPOS软件,用于: 调试参数设置操作诊断维护图形化COM-SIPOS 软件用于 SIPOS 5 的参数设置,订货号:2SX5100-3PC02。

用户手册内容页码1 总的说明 (32 安装及启动运行 (42.1 系统需求 (42.2 安装 (42.3 启动运行COM-SIPOS Flash软件 (52.4 连接到执行机构上 (52.5 卸载COM-SIPOS Flash软件 (53 快速使用指南,下载(读参数及上载(写参数 (6 3.1 下载(读执行机构的参数 (73.2 上载(写新的参数到执行机构 (83.3 固件(Firmware升级 (93.3.1 ... 对于2003年12月31日之后供货的执行机构.. (103.3.2 ... 对于2003年12月31日之前供货的执行机构.. (114 菜单 (124.1 “File”(文件菜单 (124.2 “Edit”(编辑菜单 (124.3 “View”(视图菜单 (124.4 “Actuator”(执行机构菜单 (134.5 “Settings”(设定菜单 (144.6 “Sprache/Language”(语言菜单 (144.7 “?”(帮助菜单 (155 工具条 (156 画面 (166.1 “Actuator info”(执行机构的信息画面 (166.2 “Valve spec.”(同阀门有关的参数画面 (176.3 “Input/ output”(输入/输出画面 (186.4 “Security”(安全画面 (216.5 “Other”(其它画面 (226.6 “Options”(任选项画面 (236.7 “Torque curve”(力矩曲线画面 (256.8 “C+M”(控制及监控画面 (276.9 “Diagnosis”(诊断画面 (286.10 “State of unit”(设备的状态画面 (297 通过“Simulation actuator outputs”(模拟执行机构输出功能 (32 检查执行机构同DCS的接线7.1 启动“Sim. actuator outp.”(模拟执行机构输出功能 (327.2 模拟方式“DCS conv.”(传统的DCS方式 (337.3 模拟方式“PROFIBUS telegram”(PROFBIBUS报文方式 (348 ASCII码转换 (35二进制格式的文件(*.ste转换成文本格式的文件(*.txt附录A 执行机构参数打印的例子 (37第2页E20185-P920-B750-X-5D00E20185-P920-B750-X-5D00 第3页1 总的说明刚开始时,COM-SIPOS 软件是被设计成提供一种针对SIPOS 5系列电动执行机构进行调试和排除故障的软件工具。

西博思执行器调试设置说明一、多回转型（2SA5….）1、正确接通380V AC电源；2、通过远程/就地设置按钮选择“LocPar”(本地参数) 设置画面，按下“ENTER”键访问主菜单；3、按下“↓”键选择“commissioning”（调试）菜单，按下“ENTER”键来确认选择。

将显示“0000”，第一个0为闪烁状态；4、按下“↓”键一次，第一个0变为9并闪烁；按下“ENTER”键确认，第二个0将闪烁，按下“ENTER”键确认，第三个0将闪烁；按下“↑”键四次，第三个0变为4并闪烁，按下“ENTER”键确认，最后一个0将闪烁；按下“↑”键四次，第三个0变为4并闪烁，按下“ENTER”键确认。

至此已设定好密码进入各项参数设定画面。

5、显示屏将显示“close direction”（关方向），第二行显示当前的设定值并闪烁，使用“↑”或者“↓”键来修改关方向（顺时钟clockwise或逆时钟anti-clockwise），按下“ENTER”键保存改动，关方向的选择已经完成。

6、按下“↓”键转至关转速（closing speed）的设定，根据执行器型号的不同，显示屏将显示不同的数值。

按下“ENTER”键显示屏第二行字符将闪烁，使用“↑”或者“↓”键来修改转速并按下“ENTER”键保存修改值。

使用“↓”键转至开转速（opening speed）的设定，按下“ENTER”键显示屏第二行字符将闪烁，使用“↑”或者“↓”键来修改转速并按下“ENTER”键保存修改值。

注：重复上述步骤可设定开、关方向上的紧急转速。

7、按下“↓”键N次直至出现“endpos.adjust”(末端位置调整)，按下“ENTER”键显示屏将显示首先要设定的末端位置。

（如果末端位置已经设定过，显示屏则显示问题coml.new pos？（是否需要重新设定全部的末端位置））。

使用“↑”或者“↓”键来选择先设定开末端位置还是先设定关末端位置？按下“ENTER”键确认选择。
