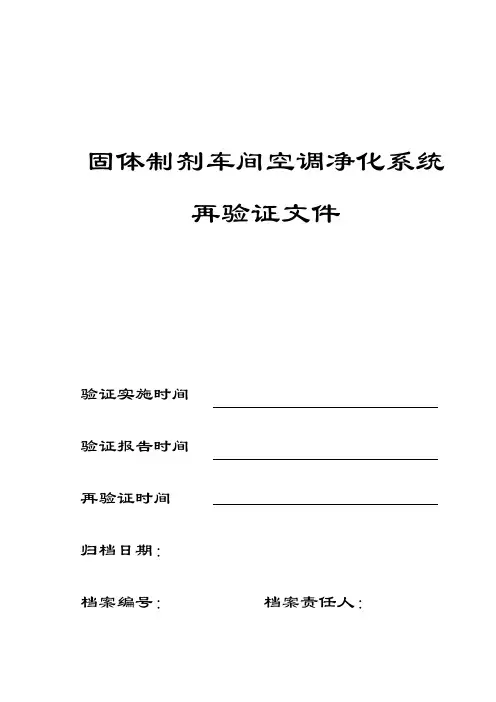

固体制剂车间空调净化系统
再验证文件
验证实施时间
验证报告时间
再验证时间
归档日期：
档案编号：档案责任人：
CKP
验证方案方案批准时间
方案实施时间
二零一一年
1 目的：验证空调净化系统的运行、性能是否符合药品生产要求，车间内洁净室（区）洁净度是否符合D级洁净要求。
2 范围：固体制剂剂车间的空调净化系统验证。
3 责任：验证领导小组、验证项目小组。
4 方案：
4.1 概述：
按GMP对固体制剂洁净生产区的要求，我公司固体制剂生产车间洁净室（区）洁净级别设定为D级。粉尘大的房间相对负压设置，并设置除尘系统集尘除尘和直接排放室外。空调净化系统是由空气处理装置、空气输送装置和空气分配装置等组成的一个完整的系统，该系统能够对空气进行冷却、加热、加湿、干燥、净化和消毒处理。我公司固体制剂车间空调净化系统主要包括：空调机组（型号分别为ZKW-60、ZKW-20、 ZKW-10、 ZKW-15）、风管、除尘系统等几个主要部分。空调器的冷源由螺杆式制冷机提供，臭氧发生器用于系统消毒。工艺流程图如下：
4.2.1 空气温度为：18-26O C，空气相对湿度 45-65%。
4.2.2 洁净度要求有差别的房间对外压差应符合要求。
4.2.3 空气流动速度达到房间的换气次数要求
4.2.4空气洁净度要求
4.3 验证依据
药品生产质量管理规范（98年修订）
药品生产验证指南（2003年版）
中国药典2010年版
4.5 验证步骤及方法
4.5.1 测试仪器的较准情况
在空气净化系统的测试、调整及监控过程中，需要对空气的状态、参数和冷热介质的物理参数、空调设备的性能、房间的洁净度等要进行大量的工作，将测得的数据与设计数据进行比较判断是否符合标准设计要求。而物理参数的测定需要通过准确的仪器、仪表来
完成，所以我们要对空气净化系统监测所用的仪器、仪表进行校准确认，所需文件资料的确认。见附表1、附表2。
4.5.2 HVAC系统的运行确认：
HVAC系统的运行确认是为证明HVAC系统运行一年后，其运行效能能否仍满足生产工艺要求。运行确认期间，所有的空调设备必须开动，与空调系统有关的工艺排风机、除尘机也必须开动，以利于空气平衡，调节房间的压力。
4.5.2.1 高效过滤器检漏试验
测试部位：过滤器的滤材；
测试范围：对于所有高效过滤器，均进行现场扫描巡检。
检测程序：用微粒测定仪的采样头扫描过滤器的出风侧。采样头离过滤器距离约2cm，沿过滤器内边框等巡检，扫描速度应低于5cm/秒。当微粒测定仪读数超过3.5个/l时，表明泄漏量超标，需要修补或更换。用胶堵漏或紧固螺栓后，再进行扫描巡检。见附表3.
4.5.2.2 空调设备的检查确认项目：
风机的转速、电流、电压：转速：1450r/min（变频调速）,电流：78A，电压：AC380V 过滤器的压差（初阻力）：＞10Pa
盘管进出口压力、温度等。冷冻水送水压力、温度：＞1.6MPa；5-15℃；冷冻水回水温度：40-55℃；蒸汽压力：＜0.2MPa。
4.5.2.3 高效过滤器的风速测定：高效过滤器的风速是指高效出口处的平均风速。
测试仪器：热球风速仪和测定支架。
风量检测前，必须首先检查风机运行是否正常，有无障碍（如过滤器有无被堵、挡）。操作要求：在高效出风口处，按最少测点数不少于5点均匀布置测点，用热球风速仪测定各点风速。
可接受标准：出口处的平均风速应≥0.35m/s。
将结果及评价汇总于验证报告中。
4.5.3 性能确认：HVAC系统运行确认完成后，应对HVAC系统进行性能确认。进行性能确认的目的是确认HVAC系统在验证连续周期内洁净度符合设计标准及生产工艺的要求，从而确定再验证周期。
性能验证条件：生产车间静态下洁净室（区）清洁处理后，系统进行自净30分钟并臭氧消毒，进行测试确认。
性能确认周期：HVAC系统性能确认分为3个周期，悬浮粒子数每个周期10天，共验证30天；微生物每个周期7天，共验证21天；计划2011年7月3日至2011年8月1日完成。
内容包括：风量测定及换气次数计算、房间静压差、温湿度测试等。
4.5.3.1 风量测试及换气次数的计算：
进行风量测试的目的是证明空调系统能够提供符合设计要求的风量。 测试仪器：热球式风速仪。
送风量：在送风口按最少测点数不少于5点均匀布置测点，用热球风速仪测定各点风速。以风口平均风速乘以风口截面积确定风量。 测量点数
各测量点风速之和
送风口平均风速=
3600)()/()/(23⨯⨯=m s m h m 风口通风面积平均风速送风口风量
将风量测定结果记录，汇总于验证报告中。 换气次数的计算：
根据测得的送风量、房间容积计算换气次数。目的是确认洁净室换气次数能否达到标 准要求的换气次数。 计算方法：
n 换气次数（次/h ）
式中 L 1，L 2，……L n 房间各送风口的送风量
A 房间面积 H 房间高度
可接受标准：使用风量按其额定风量60%～80%选定。 换气次数应≥15次/h 。 4.5.3.2 房间静压差测定:
在风量测定后进行房间静压差测定。目的是查明洁净室和相邻房间或外界及洁净室与走廊之间是否按要求保持必须的相对正压或负压。
测试仪表：压差计。
测试时空调系统应处于连续的运行状态，洁净区所有的门应关闭，测试时不允许有人穿越房间。
为避免压力出现不必要的变化，测试状态应固定，随时观察安装在墙上的压差计压力变化情况，并读数记录。
可接受标准：
称量、粉碎过筛、湿法制粒、整粒、批混室、压片、胶囊填充与相邻洁净室或走廊之
间应相对负压，静压差绝对值≥5Pa ，洁净室与非洁净室的压差应≥10Pa 。
将结果及评价汇总于验证报告中。并根据测定结果调整空调系统，使各房间静压差符
n h L L L A H
n
（次）/=
++⋅⋅⋅⋅⋅⋅+⨯12
