ArcGIS 空间分析实验报告地理信息系统空间分析实验报告实验名称医院选址及三维可视化的实现学生学号专业地理信息系统班级20XX年06月2一、实验目的：熟悉数据xx、矢量分析、栅格分析、表面分析及三维分析的内容。
熟练掌握ArcMap,ArcCatalog,ArcScene的使用。
二、实验要求：现要建立一个医院，要求其位置符合下列要求：1、距主要公路不能太远；2、距居民区不能太远，可选择内部区域；3、医院应该位于地势平坦区；4、医院的位置应该避开现有的卫生院；将符合要求的地块在ArcScene中与影像叠加，以三维可视化的形式显示。
三、实验数据：影像(可以提取土地利用数据:山地\\居民地\\其它用地) 等高线(用来生成DEM) 已有卫生院的点状分布图四、实验方案：五、实验步骤：准备实验数据1、启动ArcMap，加载已有数据，影像图、DEM图以及卫生院的点状分布图。
3图12、打开ArcCatalog，新建Personal Geodatabase。
图23、在Personal Geodatabase下新建feature dataset,名为feature。
4图34、新建两个feature class，分别为line1和polygon1。
图45图55、在ArcMap中加载并xx新建立的两个图层,line1和polygon1，分别对影像中道路和居民地进行矢量化。
图66、对道路的矢量化结果6图77、对居民地的矢量化结果图8至此，数据的准备工作已完成。
数据操作阶段1、满足第一个要求，距主要公路不能太远。
对道路层进行缓冲区建立。
生成Buffer_of_文件。
7图92、满足第二个要求，距居民区不能太远，可选择内部区域注意在建立缓冲区时，Create buffers so they are 选择outside polygon(s) and include inside，以保证可选内部区域。
生成Buffer_of_polygon1_文件。

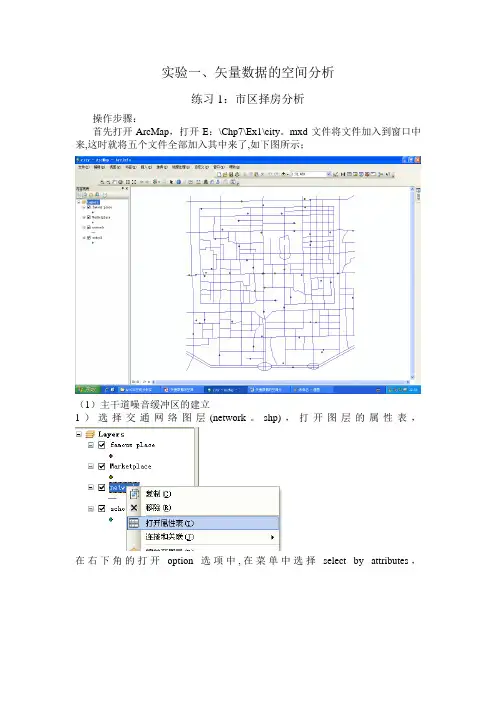

实验一、矢量数据的空间分析练习1：市区择房分析操作步骤：首先打开ArcMap，打开E：\Chp7\Ex1\city。
mxd文件将文件加入到窗口中来,这时就将五个文件全部加入其中来了,如下图所示；（1）主干道噪音缓冲区的建立1）选择交通网络图层(network。
shp)，打开图层的属性表，在右下角的打开option选项中,在菜单中选择select by attributes，在select by attributes对话框中，左边选择“TYPE”双击将其添加到对话框下面SQL算式表中，点中间“="，再单击Get unique values 将TYPE的全部属性值加入上面的列表框中，然后选择“ST”属性值，双击添加到SQL算式表中，单击APPL Y按钮，就将市区的主要道路选择出来了2）点击缓冲区按钮对选择的主干道进行缓冲区的建立，首先在缓冲区对象图层选择交通网络图层(network）,然后将下面的Use Only the Selected Feature（仅对选择的要素进行分析）选中，单击next；3)确定尺寸单位，选择第一种缓冲区建立方法（At a specified distance)，指定缓冲区半径为200米,单击next；4)由于不是分别考虑一个图层的各个不同的要素的目的，所以我们在这里选择的是第一种边界设定类型(Dissolve barriers between）,然后指定好缓冲区文件的存放路径和文件名后,单击OK，完成主干道噪音污染缓冲区的建立。
（2)商业中心影响范围建立1）建立大型商业中心的影响范围。
首先点击缓冲区按钮，在缓冲区对象图层选择商业中心分布图层（network）,单击next;2）确定尺寸单位,选择第一种缓冲区建立方法，以其属性字段YUZHI为缓冲区半径，单击next;后,单击OK,完成商业中心影响范围缓冲区的建立.（3）名牌高中的影响范围建立1）点击缓冲区按钮,在缓冲区对象图层选择名牌高中分布图层（school),单击next; 2）确定尺寸单位米,选择第一种缓冲区建立方法,指定750米作为半径，设置好后,单击next；后,单机OK，完成名牌高中的覆盖范围缓冲区的建立。
数据编辑与更新1.背景数据编辑与数据更新是进行数据采集、数据维护工作经常涉及的内容。
一般在进行数据入库更新前，要对数据进行全面检查和编辑处理，确保数据满足要求。
2.数据已有某地区的城市建筑数据（buildings.shp，面类型），存放在数据库city.mdb中，且有一部分区域的数据需要更新，更新数据（newbuildings.shp,线类型）已经通过野外测量得到。
3.需求更新该区域数据，并检查数据，确保建筑轮廓线闭合，且建筑物以面状形式存储。
4.工作流程由于新采集的建筑轮廓数据是线状数据，而数据库存储要求面状数据。
因此，首先要将线转换成面，但是由于采集或编辑问题，可能存在线不闭合的情况，如果直接转换为面则会丢失那些不闭合的面状信息。
因此需要创建拓扑对象类，检查线闭合情况，对不闭合的线进行修改，然后才能将线转换成面，在与原来的数据合并。
5.操作步骤⑴将更新区域的建筑数据newbuildings.shp导入到原数据库city.mdb中。
在ArcCatalog中，双击city数据库，右击dataset数据集，选择“导入|要素类(单一)”菜单，如图:输入要素: newbuildings.shp输出位置: dataset输出要素类: newbuildings完成后数据如下图所示：更新区域⑵对newbuildings数据进行拓扑检查，主要查看是否存在悬挂，若有悬挂则说明数据不封闭，需要修改。
方法:通过对newbuildings数据新建newbuildings_topology文件，并添加拓扑规则|选择“不能有悬挂点”选项。
如图：完成新建topology后，将拓扑“newbuildings_topology”添加到Arcmap中，如下图所示，其中有红色的方框的地方就是线段有悬挂点的的位置，需要修改。
⑶根据拓扑错误，编辑未闭合的线数据。
右击工具栏，添加【topology】工具条；选择【编辑器】|【开始编辑】，在拓扑工具条中选择“newbuildings”要素类（如图）；点击【error inspector】按钮，并在错误编辑器的【show】规则中选择“Must NotHave Dangles”，点击“search now”后将显示所有不符合拓扑规则的错误点。

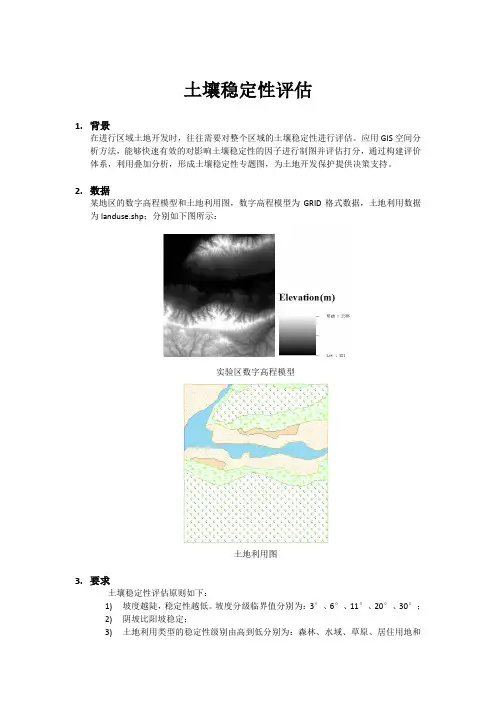

土壤稳定性评估1.背景在进行区域土地开发时，往往需要对整个区域的土壤稳定性进行评估。
应用GIS空间分析方法，能够快速有效的对影响土壤稳定性的因子进行制图并评估打分，通过构建评价体系，利用叠加分析，形成土壤稳定性专题图，为土地开发保护提供决策支持。
2.数据某地区的数字高程模型和土地利用图，数字高程模型为GRID格式数据，土地利用数据为landuse.shp；分别如下图所示：实验区数字高程模型土地利用图3.要求土壤稳定性评估原则如下：1)坡度越陡，稳定性越低。
坡度分级临界值分别为：3°、6°、11°、20°、30°；2)阴坡比阳坡稳定；3)土地利用类型的稳定性级别由高到低分别为：森林、水域、草原、居住用地和农耕地。
各个因子的量化分值随地理位置、重要程度、所占比例等因素的不同而分别制定。
本例中使用的分值和权重见下文。
最后需完成土壤稳定性级别专题图。
4.工作流程(1) 基于DEM提取坡度数据，按照分级临界值进行重分类，并对每个坡度区间设定权重值；(2) 基于DEM提取坡向数据，重分类划分阴坡、阳坡，并对两个坡向设定权重值；(3) 将土地利用的矢量数据按土地利用类型转换为栅格数据，再重分类设定每种土地利用类型的权重值；(4) 综合坡度、阴阳坡和土地利用类型进行空间叠加分析加权求和，得到该区域土壤稳定性数据，最终划分等级制作土壤稳定性专题图。
工作流程如图所示：5.操作步骤⑴提取坡度数据。
选择【Spatial Analyst Tools】|【surface】|【slope】工具，打开工具对话框，如图：【输入栅格】选择：dem；【输出栅格】设置为：slope；点击【确定】，生成坡度数据。
选择【Spatial Analyst Tools】|【reclass】|【reclassify】工具，打开对话框，如图：【输入栅格】：slope；【字段】：“value”；点击【分类】，分类方法选择“手动”。

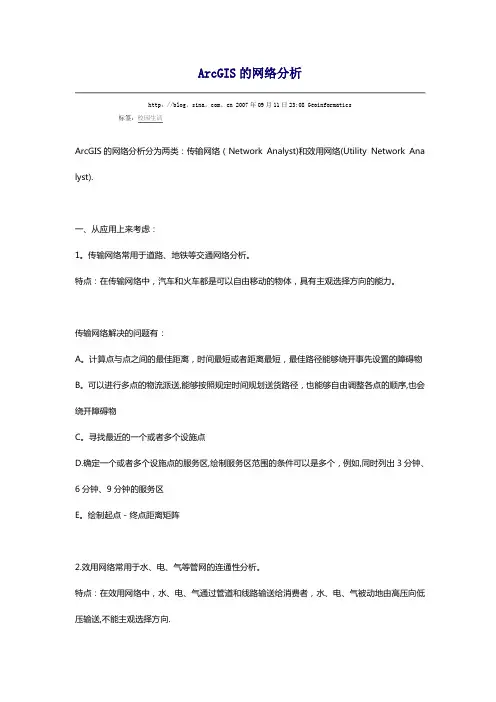

ArcGIS的网络分析http：//blog。
sina。
com。
cn 2007年09月11日23:08 Geoinformatics标签：校园生活ArcGIS的网络分析分为两类：传输网络（Network Analyst)和效用网络(Utility Network Ana lyst).一、从应用上来考虑：1。
传输网络常用于道路、地铁等交通网络分析。
特点：在传输网络中，汽车和火车都是可以自由移动的物体，具有主观选择方向的能力。
传输网络解决的问题有：A。
计算点与点之间的最佳距离，时间最短或者距离最短，最佳路径能够绕开事先设置的障碍物B。
可以进行多点的物流派送,能够按照规定时间规划送货路径，也能够自由调整各点的顺序,也会绕开障碍物C。
寻找最近的一个或者多个设施点D.确定一个或者多个设施点的服务区,绘制服务区范围的条件可以是多个，例如,同时列出3分钟、6分钟、9分钟的服务区E。
绘制起点－终点距离矩阵2.效用网络常用于水、电、气等管网的连通性分析。
特点：在效用网络中，水、电、气通过管道和线路输送给消费者，水、电、气被动地由高压向低压输送,不能主观选择方向.效用网络解决的问题有：A.寻找连通的/不连通的管线B。
上/下游追踪C.寻找环路D。
寻找通路E。
爆管分析二、从技术上来考虑：传输网络(Network Analyst）基于Network Dataset效用网络（Utility Network Analyst)基于Geometric Network 它们的区别可以参考下面的表格:ArcGIS网络分析［转］—-一、目的网络分析是GIS空间分析的重要组成部分，它的主要内容包括：l 寻找最佳行进路线，如：找出两地通达的最佳路径。
l 确定最近的公共设施，如：引导最近的救护车到事故地点。
l 创建服务区域,如:确定某零售店的服务区域，从而查明区域内的顾客数等等.通过对本实习的学习，应达到以下几个目的:1、加深对网络分析基本原理、方法的认识;2、熟练掌握ARCGIS网络分析的技术方法.3、结合实际、掌握利用网络分析方法解决地学空间分析问题的能力。
arcgis空间分析实验报告引言空间分析是地理信息系统（GIS）的核心功能之一，通过利用地理数据进行分析，可以帮助我们更好地理解和解释地理现象。
ArcGIS是一种领先的地理信息系统软件，提供了丰富的工具和功能，用于空间分析。
本实验报告旨在探讨ArcGIS在空间分析方面的应用，以及分析结果的准确性和可靠性。
实验目的本实验的目的是使用ArcGIS进行空间分析，深入研究和分析给定的地理现象，并根据分析结果，提出相应的结论和建议。
通过实际操作，我们将掌握ArcGIS的基本功能和操作方法，并了解如何使用它来解决实际问题。
实验步骤1. 数据准备在进行空间分析之前，我们需要准备相关的地理数据。
这些数据可以是地图、遥感影像、点线面数据等。
根据实验要求，我们选择了XXXX地区的人口分布数据、土地利用数据以及交通网络数据作为研究对象。
2. 数据导入与处理将准备好的地理数据导入ArcGIS中，通过数据清理和预处理，确保数据的完整性和准确性。
3. 空间数据的可视化利用ArcGIS中的地图绘制工具，将导入的地理数据以地图的形式展示出来。
可以通过设置不同符号和颜色，根据数据的不同属性进行标注和区分，以便更好地理解和分析。
4. 空间分析4.1 点图层的空间分布分析通过分析人口分布数据，使用ArcGIS中的核密度分析工具，得出不同地区的人口密度分布图。
据此，我们可以了解人口聚集和分布的情况，并进一步推断不同地区的发展潜力和规划需求。
4.2 面图层的属性统计分析根据土地利用数据，我们可以对不同区域的土地利用类型进行统计和分析。
利用ArcGIS中的属性表查询工具，我们可以得到各个区域的土地利用比例以及特定土地类型的面积和占比。
这些统计结果对于土地规划和管理具有重要意义。
4.3 线图层的网络分析利用交通网络数据，我们可以进行路径分析和服务区分析。
通过ArcGIS中的网络分析工具，可以计算出两个位置之间最短路径的长度和所需时间，并将结果表示在地图上。

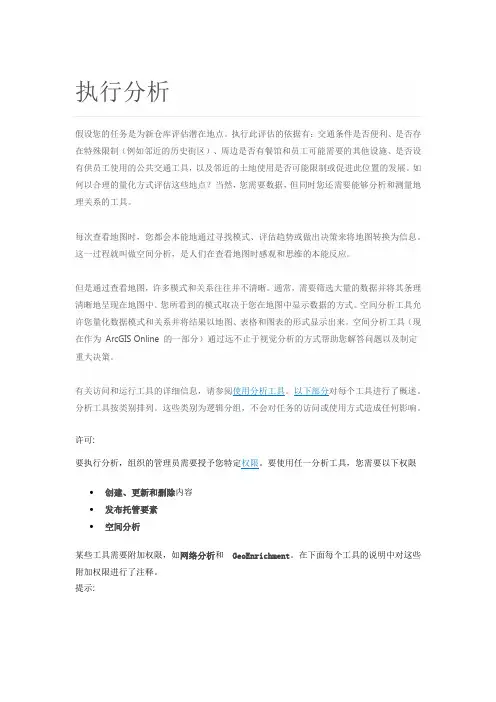

假设您的任务是为新仓库评估潜在地点。
执行此评估的依据有：交通条件是否便利、是否存在特殊限制（例如邻近的历史街区）、周边是否有餐馆和员工可能需要的其他设施、是否设有供员工使用的公共交通工具，以及邻近的土地使用是否可能限制或促进此位置的发展。
如何以合理的量化方式评估这些地点？当然，您需要数据，但同时您还需要能够分析和测量地理关系的工具。
每次查看地图时，您都会本能地通过寻找模式、评估趋势或做出决策来将地图转换为信息。
这一过程就叫做空间分析，是人们在查看地图时感观和思维的本能反应。
但是通过查看地图，许多模式和关系往往并不清晰。
通常，需要筛选大量的数据并将其条理清晰地呈现在地图中。
您所看到的模式取决于您在地图中显示数据的方式。
空间分析工具允许您量化数据模式和关系并将结果以地图、表格和图表的形式显示出来。
空间分析工具（现在作为ArcGIS Online 的一部分）通过远不止于视觉分析的方式帮助您解答问题以及制定重大决策。
有关访问和运行工具的详细信息，请参阅使用分析工具。
以下部分对每个工具进行了概述。
分析工具按类别排列。
这些类别为逻辑分组，不会对任务的访问或使用方式造成任何影响。
许可:要执行分析，组织的管理员需要授予您特定权限。
要使用任一分析工具，您需要以下权限∙创建、更新和删除内容∙发布托管要素∙空间分析某些工具需要附加权限，如网络分析和GeoEnrichment。
在下面每个工具的说明中对这些附加权限进行了注释。
提示:请确保访问ArcGIS Professional 网站中的“分析”页面。
“分析”页面包括案例研究，这些案例研究提供了一些示例来演示如何使用 ArcGIS Online 和 ArcGIS for Desktop 进汇总数据这些工具计算区域内或其他要素附近的要素及其属性的总数、长度、面积以及基本描述性统计数据。
该工具适用于点要素图层以及面要素图层。
首先计算出每个区域内的点。
确定点与区域的空间关系后，会计并将统计数据指定给该区域。

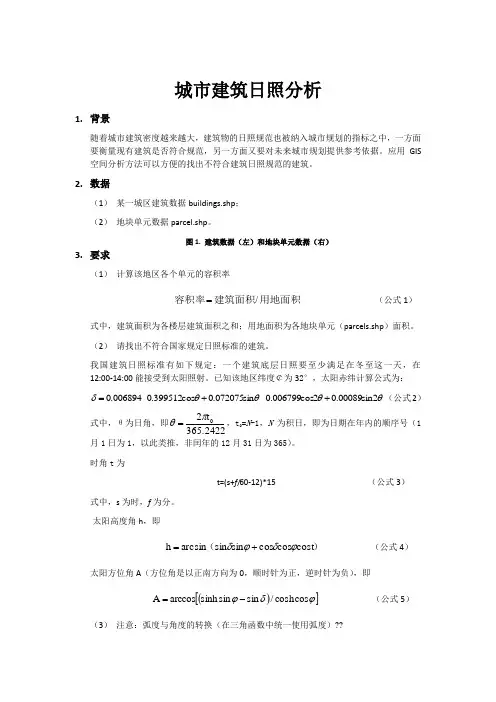

城市建筑日照分析1. 背景随着城市建筑密度越来越大，建筑物的日照规范也被纳入城市规划的指标之中，一方面要衡量现有建筑是否符合规范，另一方面又要对未来城市规划提供参考依据。
应用GIS 空间分析方法可以方便的找出不符合建筑日照规范的建筑。
2. 数据（1） 某一城区建筑数据buildings.shp ；（2） 地块单元数据parcel.shp 。
图1. 建筑数据（左）和地块单元数据（右）3. 要求（1） 计算该地区各个单元的容积率用地面积建筑面积容积率/= （公式1） 式中，建筑面积为各楼层建筑面积之和；用地面积为各地块单元（parcels.shp ）面积。
（2） 请找出不符合国家规定日照标准的建筑。
我国建筑日照标准有如下规定：一个建筑底层日照要至少满足在冬至这一天，在12:00-14:00能接受到太阳照射。
已知该地区纬度￠为32°，太阳赤纬计算公式为：θθθθδ2sin 00089.02cos 006799.0-sin 072075.0cos 399512.0-006894.0++= （公式2）式中，θ为日角，即365.2422t 20πθ=，t 0=N -1，N 为积日，即为日期在年内的顺序号（1月1日为1，以此类推，非闰年的12月31日为365）。
时角t 为t=(s+f /60-12)*15 （公式3） 式中，s 为时，f 为分。
太阳高度角h ，即）（cost cos cos sin sin arcsin h ϕδϕδ+= （公式4） 太阳方位角A （方位角是以正南方向为0，顺时针为正，逆时针为负），即()[]ϕδϕcos cosh /sin sin sinh arccos A -= （公式5）（3） 注意：弧度与角度的转换（在三角函数中统一使用弧度）??4.工作流程⑴计算容积率根据给定的容积率计算公式,需要计算各地块的面积和地块内的建筑物的建筑总面积,而地块内建筑物的建筑总面积又与每个建筑物的建筑面积相关。
空间分析具体案例应用专业：资源环境与城乡规划管理学号：109072010024 姓名：王秀君实验类型：综合性实验实验目的：进一步掌握常用工具应用所学的ArcGIS技术，掌握空间分析能力的运用，解决实际工作中遇到的问题。
实验内容：1、琅岐岛3D视图显示2、超市商业区位选址3、土地规划利用（一）琅岐岛3D视图显示实验类型：综合性实验实验目的：进一步掌握常用工具所学的ARCGIS技术，掌握空间分析能力的应用，解决实际工作中遇到的问题实验内容：琅岐岛3D视图显示四、实验步骤1.将TAB格式转为SHP格式打开Mapinfo，选择“表”下的“转出”，弹出窗口，指定要转换格式的文件及输出路径，将马尾岛屿.tab、马尾等高线.TAB、马尾等深线.TAB转为Island.mif、Contour.mif、isolate.mif。
然后，打开Arc Catalog，将Island.mif、Contour.mif、isolate.mif转换为shape格式。
点击ok，完成转换。
2.定义投影右击Island.shp,指定其投影为Projected Coordinate Systems—Gauss Kruger—Beijing 1954—Beijing 1954 GK Zone 20投影，利用Import将投影导入其他图层。
如图所示：3.卫片配准在ArcMap中，先将Island、Contour、isolate图层调入，然后在将卫片LQ调入。
调用Georeferencing工具，选择Fit to Display命令，使卫片处于屏幕正中央，然后进行配准，如图所示。
然后用Rectify命令，将定义好的投影保存。
配准后注意保存好，如图所示：4.合并等高线、等深线两个图层建立Contour和isolate的公共字段，在ArcMap中，选择图层，Open Attribute Table，建立公共字段Height，并赋值，删除多余字段，然后打开ArcToolBox利用Append工具合并Contour与isolate图层。
空间数据分析实验报告1.实验内容根据所给shp文件中给出的北卡罗来纳州县婴儿出生和死亡率、吸烟人数（单位：千人）等数据，结合ArcGIS软件空间分析工具，计算其空间自相关性、空间聚集性，并进行分析。
2.实验要求1) 能够正确理解和使用ArcGIS中的空间分析系列工具。
2) 理解全局莫兰指数、G统计量、局部莫兰指数、局部G统计量所表达的含义，并对结果报告作出分析。
3.实验结果及分析3.1全局空间自相关分析全局空间自相关是对属性值在整个区域的空间特征的描述。
表示全局空间自相关的指标和方法很多，主要有全局Moran’s I、全局Geary’s C和全局Getis-Ord G都是通过比较邻近空间位置观察值的相似程度来测量全局空间自相关的。
3.1.1全局莫兰指数一般说来，莫兰指数分为全局莫兰指数和安瑟伦局部莫兰指数，此处选择全局莫兰指数进行分析。
全局莫兰指数计算结果给出关于所有数据的相关性的数值，用以衡量数据的空间自相关性，一般取值[-1,1]。
全局莫兰指数数值若在0-1间，则为空间正相关，值越大，空间相关性越明显；若在-1-0之间，则为空间负相关，值越小，空间差异越大；若为0，则空间分布为随机性。
z得分表示标准差的倍数。
p值代表的是概率。
它是反映某一事件发生的可能性大小。
在空间相关性的分析中，p 值表示所观测到的空间模式是由某一随机过程创建而成的概率。
若该值小于一定的数值即代表该数据为随机生成结果是小概率事件，即拒绝零假设，认为该数据具有聚集特征。
吸烟人数以及死亡率全局莫兰指数报表表3.1 吸烟人数全局莫兰指数表表3.2 婴儿死亡率全局莫兰指数表①Moran I指数：北卡罗来纳州县吸烟人数的莫兰指数为0.72，婴儿死亡率的莫兰指数为0.61，二者均大于0，说明此地的吸烟人数和婴儿死亡率空间自相关性均为呈现空间正相关，且相关性较为强烈。
吸烟与当地的文化环境，以及政府政策的指定有关，因此会在空间分布上有很高的相关性。
实验五空间分析实验内容：了解矢量数据空间分析的原理，掌握空间数据查询的基本操作和用途，掌握空间矢量数据的缓冲区分析、叠加分析等空间分析基本操作和用途。
已知条件：已知可供选择的备选厂址（FactorySite图层中的点所示）问题要求：城市道路距离要求：要求候选厂址离城市公路（Road图层）的距离小于200米居民地距离要求：要求候选厂址离居民地（Resident图层）的距离大于500米；备选厂址高程要求：要求候选厂址的高程小于250米；备选厂址坡度要求：要求候选厂址的坡度小于2.5度；输出结果：符合条件的厂址。
实验数据：实验数据包括：part1：备选厂址FactorySite，居民地Resident，城市道路Road；part2：街道图层AIOStreets，城市地籍图层AIOZonecov；part3：城市市区交通网络network，商业中心分布Marketplace，名牌高中分布school，名胜古迹分布famous place。
实现方法：1.空间数据查询（1）打开ArcMap，加载part1中的三个图层，为FactorySite图层设置标注，效果如图1所示。
图1（2）选择“高程小于250米，且坡度小于 2.5度”的备选厂址，菜单““Selection”->“Select By Attributes”，图层选择FactorySite，方法选择“创建新选择内容”，查询的条件为“Height<250 AND Slope<2.5”，点击确定应用，可以筛选出来10个备选厂址，如图3所示。
图2图3（3）在以上操作的基础上，继续选择“离城市公路（Road图层）的距离小于200米”的候选厂址，执行菜单“Selection”->“Select By Location”，设置参数如图4所示，筛选出来6个备选厂址，查询结果如图5所示。
图4图5（4）最后一个条件是“离居民地（Resident图层）的距离大于500米”，由于位置查询中没有提供大于的操作，可从当前选择集中去掉“离居民地距离小于500米”的候选厂址，参数设置如图6所示，筛选出来3个备选厂址，查询结果如图7所示。
空间分析具体案例应用专业：资源环境与城乡规划管理学号：姓名：王秀君实验类型：综合性实验实验目的：进一步掌握常用工具应用所学的ArcGIS技术，掌握空间分析能力的运用，解决实际工作中遇到的问题。
实验内容：1、琅岐岛3D视图显示2、超市商业区位选址3、土地规划利用（一）琅岐岛3D视图显示实验类型：综合性实验实验目的：进一步掌握常用工具所学的ARCGIS技术，掌握空间分析能力的应用，解决实际工作中遇到的问题实验内容：琅岐岛3D视图显示四、实验步骤1.将TAB格式转为SHP格式打开Mapinfo，选择“表”下的“转出”，弹出窗口，指定要转换格式的文件及输出路径，将马尾岛屿.tab、马尾等高线.TAB、马尾等深线.TAB转为、、。
然后，打开Arc Catalog，将、、转换为shape格式。
点击ok，完成转换。
2.定义投影右击,指定其投影为Projected Coordinate Systems—Gauss Kruger—Beijing 1954—Beijing 1954 GK Zone 20投影，利用Import将投影导入其他图层。
如图所示：3.卫片配准在ArcMap中，先将Island、Contour、isolate图层调入，然后在将卫片LQ调入。
调用Georeferencing工具，选择Fit to Display命令，使卫片处于屏幕正中央，然后进行配准，如图所示。
然后用Rectify命令，将定义好的投影保存。
配准后注意保存好，如图所示：4.合并等高线、等深线两个图层建立Contour和isolate的公共字段，在ArcMap中，选择图层，Open Attribute Table，建立公共字段Height，并赋值，删除多余字段，然后打开ArcToolBox利用Append工具合并Contour与isolate图层。
合并Contour与isolate图层：5.空间插值，建立琅岐岛DEM打开3D分析工具，并调入3D分析模块。
选择Create/Modify Tin—Create Tin from feature 建立琅岐岛的不规则地形网；再选择Convert—Convert Tin To Raster，SellSize设为15，建立琅岐岛数字高程模型。
上图为tin 接下来做出dem：上图则为dem（数字高程模型）6.3D视图显示启动ArcScence,调入准备好的卫片和Dem,再右击卫片，选择Properties命令，单击BaseHeight命令，选择obtains heaths from layer from surface，Z Unit Conversion为3，确定，得到3D效果图7. 飞行鸟瞰单击Tool 工具条上的fly 工具即可实现飞行鸟瞰模式。
（二）超市商业区位选址一、实验目的：根据已有超市位置和区域人口分布情况，运用ArcGIS空间分析能力和相关人文地理知识，找出新开超市的最佳首选地。
二：实验原理：根据经济地理学相关知识，在影响超市布置中人口因素相对重要，因此假设2个因素中人口密度的权重为70%、距超市远近的权重为30%。
三：实验材料与方法：区域范围region. shp、人口样本点pop. shp、已有超市分布图等图层。
四、实验步骤（一）地图单位设定启动ArcMap，打开一个空的地图文档，点内容表的Layers按右键选择[Properties]命令，点General选项卡，将[Units]中[Map]（地图坐标单位）和[Display]（坐标显示单位）设置为Meters）。
如下图：单击“确定”按钮。
（二）加载所需数据单击“file”中的“add data”按钮，弹出如下对话框，在相应文件夹中，打开“test4”，调入、、这3个图层。
单击“Add”按钮.（三）空间分析模块和工具调用及选项设置。
1．勾选Tools菜单中的[Extension]–[Spatial Analyst]，调入空间分析模块。
2．设置空间分析选项。
在[Spatial Analyst]菜单下的单击[Options]命令，弹出[Options]对话框，点击“Extent”选项卡，在[Analysis extent]选项中选择[Same as Layer“”]，对空间分析范围进行设置，分别对“general”、“extent”、“cell size”进行设置。
如下图：（四）人口数据密度插值。
在[Spatial Analyst]菜单下的单击[Density]命令，弹出[Density]对话框，在[Input data]下拉框中选择“pop”，[Population field]下拉框中选择POP100，[Output raster]对话框中指定保存的文件名“population”，如下图：单击“OK”按钮，得到空间插值栅格化的人口分布图如下：（五）距超市距离间插值在[Spatial Analyst]菜单下的单击[Distant]-[Straight Line]命令，弹出[Straight Line]对话框，在Distance to 下拉框中选择stores，Output raster对话框中指定保存的文件名为“storedistant”如下图：（六）栅格重分类处理1．对栅格化的距离分布图进行重分类在[Spatial Analyst]菜单下选择的[Reclassify]命令，弹出[Reclassify]对话框，在[Input raster]下拉框中选择storedistant，点击[Classify]按钮，将其分级为5级，如下图：单击“OK”按钮，在[Outputraster]对话框中指定保存的文件名“re_storedis”，如下图：单击“OK”后得到重分类后的距超市远近分析图，其中新数值1代表离现有超市最近，2较近，3中等，4较远，5最远。
如下图：2．对栅格化的人口分布图进行重分类在[Spatial Analyst]菜单下选择的[Reclassify]命令，弹出[Reclassify]对话框，在[Inputraster]下拉框中选择population，点击[Classify]按钮，将其分级为5级单击“OK”按钮，在[Outputraster]对话框中指定保存的文件名“re_pop”单击“OK”按钮，得到重分类后的人口分布图，其中新数值1代表人口密度最低，2较低，3中等，4较高，5最高，如下图：（七）进行空间叠加计算分析1．在[Spatial Analyst]菜单下选择的[Raster Calculator]命令，弹出[Raster Calculator]对话框，在计算框中输入[re_pop] * + [re_storedis] * ，如下图：单击[Evaluate]，得到超市布置评价图，如下图：右击“calculator”，选择“Make Calculator Permanent”，在弹出的对话框中修改“Name”为“pop_dis”，单击Save，如下图：2．对计算结果进行重分类在[Spatial Analyst]菜单下选择的[Reclassify]命令，弹出[Reclassify]对话框，在[Input raster]下拉框中选择calculator，点击[Classify]按钮，将其分级为5级，如下图：单击“OK”按钮，选择保存路径为“re_cal”，如下图：单击“OK”按钮，得到重分类后的结果如下图：右击“re_cal”选择“properties”，弹出对话框，将最适宜设置超市处设置为红色，如下图：单击“确定”按钮，得到结果如下图：（八）分析结果显示1.选择[Spatial Analyst]菜单下的“covert——features to raster”命令，在弹出的对话框中，进行如下设置：单击“OK”按钮，将“”转换成栅格图层，得到视图如下：2．在[Spatial Analyst]菜单选择“raster calculator”命令，在弹出的对话框中，输入“[re_cal] * [region_sg]”，如下图：单击“evaluate”按钮，得到视图结果如下：3.为使结果显示更明显，打开“calculator 2”的“properties”对话框，对其进行如下设置：单击“确定”按钮，得到结果如下：4．右击“calculator 2”，选择“make calculator permanent”命令，将计算结果以“zuishihe”文件名进行永久性保存，如下图：（三）土地规划利用问题：假设需扩建一条宽100米的公路，计算共占地多少公顷，其中占用各地类多少；此路经过连江、罗源2个县，占用2县土地各多少，其中占用各地类多少已有资料：县域图层（）、土地利用图层（）、公路（）。
1、地图单位设定。
启动ArcMap，打开一个空的地图文档，点内容表的Layers按右键选择[Properties]命令，点Coordinate System选项卡，按[Modify]按钮将投影设置为Beijing_1954_GK_Zone 20N，再点General选项卡，确认是否[Units]中[Map]（地图坐标单位）和[Display]（坐标显示单位）已自动设置为Meters。
注意：没有设置坐标单位无法进行空间分析。
点General选项卡，发现[Units]中[Map]（地图坐标单位）和[Display]（坐标显示单位）已自动设置为Meters，如下图：2、分析图层调入。
调入、、这3个图层；3、道路缓冲区分析。
①选择Tools菜单下的[Customize]中的[Commands]，在左边[Categorie]选择框中点[Tools]，右边[Commands]选择框内容随之变化，将其中的[Buffer Wizard] 命令拉到Standard工具栏上；②点击[Buffer Wizard]命令，对图层进行缓冲区分析，将[Distance units]设置为meter，[Ata specified distant]设置为50 meters；③保存为。
缓冲后道路的效果图如下：4、道路缓冲区空间标识分析。
①启动ArcToolbox，选择[AnalysisTools]—[Overlay]—[Identity]命令，首先对道路缓冲区和地类做空间标识分析，保存为；②接着对和县域做空间标识分析，保存为；③打开属性表，可以发现新加入了[Landuse]和[Name]两个字段。
5、面积计算和统计。
①打开属性表，新建一个字段area，字段数值类型设置为Float；②右击area字段名，选择[Calculate Geometry]命令，弹出Calculate Geometry对话框，按[OK]系统自动计算各图斑面积。
