几种典型工业以太网技术比较

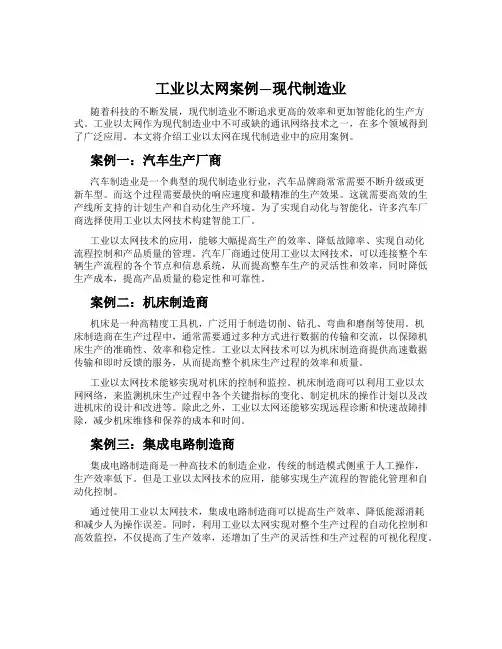

工业以太网案例—现代制造业随着科技的不断发展，现代制造业不断追求更高的效率和更加智能化的生产方式。

工业以太网作为现代制造业中不可或缺的通讯网络技术之一，在多个领域得到了广泛应用。

本文将介绍工业以太网在现代制造业中的应用案例。

案例一：汽车生产厂商汽车制造业是一个典型的现代制造业行业，汽车品牌商常常需要不断升级或更新车型。

而这个过程需要最快的响应速度和最精准的生产效果。

这就需要高效的生产线所支持的计划生产和自动化生产环境。

为了实现自动化与智能化，许多汽车厂商选择使用工业以太网技术构建智能工厂。

工业以太网技术的应用，能够大幅提高生产的效率、降低故障率、实现自动化流程控制和产品质量的管理。

汽车厂商通过使用工业以太网技术，可以连接整个车辆生产流程的各个节点和信息系统，从而提高整车生产的灵活性和效率，同时降低生产成本，提高产品质量的稳定性和可靠性。

案例二：机床制造商机床是一种高精度工具机，广泛用于制造切削、钻孔、弯曲和磨削等使用。

机床制造商在生产过程中，通常需要通过多种方式进行数据的传输和交流，以保障机床生产的准确性、效率和稳定性。

工业以太网技术可以为机床制造商提供高速数据传输和即时反馈的服务，从而提高整个机床生产过程的效率和质量。

工业以太网技术能够实现对机床的控制和监控。

机床制造商可以利用工业以太网网络，来监测机床生产过程中各个关键指标的变化、制定机床的操作计划以及改进机床的设计和改进等。

除此之外，工业以太网还能够实现远程诊断和快速故障排除，减少机床维修和保养的成本和时间。

案例三：集成电路制造商集成电路制造商是一种高技术的制造企业，传统的制造模式侧重于人工操作，生产效率低下。

但是工业以太网技术的应用，能够实现生产流程的智能化管理和自动化控制。

通过使用工业以太网技术，集成电路制造商可以提高生产效率、降低能源消耗和减少人为操作误差。

同时，利用工业以太网实现对整个生产过程的自动化控制和高效监控，不仅提高了生产效率，还增加了生产的灵活性和生产过程的可视化程度。

工业环网技术解决方案背景随着工业化进程的不断推进，工业环网技术越来越受到关注。

工业环网技术是指在工业生产过程中，通过互连的传感器、仪器设备和控制系统构成的网络，实现数据的采集、处理和传输，从而提高生产效率和管理水平的一种技术。

解决方案下面是几种常用的工业环网技术解决方案：1. 以太网以太网以太网是一种常见的工业环网技术，具有高速传输、可靠性强、组网灵活等优点。

通过以太网，各种设备可以方便地连接到同一个网络中，实现数据的共享和交换。

2. 工业物联网工业物联网工业物联网是将工业设备和传感器与互联网相连接，实现设备之间的通信和数据交换。

通过工业物联网，可以对生产过程进行实时监测和控制，从而提高生产的效率和质量。

3. 无线传感器网络无线传感器网络无线传感器网络是通过无线通信技术将多个传感器节点组成的网络。

这种网络可以实现对工业环境中各种参数的实时监测和数据采集，包括温度、湿度、压力等。

无线传感器网络可以提供更灵活的部署方式和更低的成本。

4. 工业以太网工业以太网工业以太网是一种专门为工业环境设计的以太网技术，具有抗干扰能力强、实时性好的特点。

工业以太网可以满足工业生产过程中对数据传输的高要求，提供可靠和稳定的通信环境。

5. 云计算云计算云计算是通过将数据存储在云服务器上，并通过互联网进行处理和分析。

在工业环网中，云计算可以实现对大量数据的处理和分析，提供决策支持和预测分析等功能。

总结工业环网技术解决方案包括以太网、工业物联网、无线传感器网络、工业以太网和云计算等。

这些技术可以提高生产效率和管理水平，实现工业化进程的智能化和自动化。

在选择解决方案时，应根据实际需求和具体情况进行评估和选择。

各种工业以太网的区别其实就是协议的区别,其中最主要的还是应用层协议的区别.都是以太网通讯,只是每个公司的叫法不一样,西门子用PROFINET、AB用EthernetIP、施耐德的MODBUSTCP/IP.取个例子,以太网就像高速公路,Ethernet/IP、Profinet、ModbusTCP/IP分别像高速公路上的宝马、奔驰、奥迪车,都可以从一个城市把物品运送到另一城市.但是每个车上安装的零件无法和另一车上的零件进行更换.EtherCAT以太网控制自动化技术是一个以以太网为基础的开放架构的现场总线系统,EterCAT名称中的CAT为ControlAutomationTechnology控制自动化技术首字母的缩写.最初由德国倍福自动化有限公司BeckhoffAutomationGmbH研发.EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准,同时,它还符合甚至降低了现场总线的使用成本.EtherCAT的特点还包括高精度设备同步,可选线缆冗余,和功能性安全协议SIL3. Ethernet/IP是一个面向工业自动化应用的工业应用层协议.它建立在标准UDP/IP与TCP/IP协议之上,利用固定的以太网硬件和软件,为配置、访问和控制工业自动化设备定义了一个应用层协议西蒙公司开发Ethernt/IP属于ODVA组织,Rockwell只是其中一个推广力度比较大的公司而已.施耐德也是ODVA组织的成员,施耐德所有PLC都可以支持Ethernt/IP协议.Ethernt/IP协议是十大总线之一,和Controlnet、Devicenet一起称为CIP总线.可以实现协议间路由,但是需要Rslinx软件进行配置.通讯时需要设置RPI参数,没有任何客户端的反馈信息,因此不管现场客户端是否收到数据,数据一致由服务器不断的发,缺少相应的检测.PROFINET由PROFIBUS国际组织PROFIBUSInternational,PI推出,是新一代基于工业以太网技术的自动化总线标准.作为一项战略性的技术创新,PROFINET为自动化通信领域提供了一个完整的网络解决方案,囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题,并且,作为跨供应商的技术,可以完全兼容工业以太网和现有的现场总线如PROFIBUS技术,保护现有投资.PROFINET是适用于不同需求的完整解决方案,其功能包括8个主要的模块,依次为实时通信、分布式现场设备、运动控制、分布式自动化、网络安装、IT标准和信息安全、故障安全和过程自动化.MODBUS/TCP是简单的、中立厂商的用于管理和控制自动化设备的MODBUS系列通讯协议的派生产品.显而易见,它覆盖了使用TCP/IP协议的“Intranet”和“Internet”环境中MODBUS 报文的用途.协议的最通用用途是为诸如PLC’s,I/O模块,以及连接其它简单域总线或I/O 模块的网关服务的.MODBUS/TCP协议是作为一种实际的自动化标准发行的.既然MODBUS已经广为人知,该规范只将别处没有收录的少量信息列入其中.然而,本规范力图阐明MODBUS中哪种功能对于普通自动化设备的互用性有价值,哪些部分是MODBUS作为可编程的协议交替用于PLC’s的“多余部分”.它通过将配套报文类型“一致性等级”,区别那些普遍适用的和可选的,特别是那些适用于特殊设备如PLC’s的报文.ModbusTCP/IP由ModbusIDA组织提出,有施耐德旗下的Modicon公司主推,在目前施耐德所有PLC产品中都支持,同时也支持Ethernet/IP协议,ModbusTCP/IP是免费的、全开放协议,可以用VB等高级编程语言调用winsock控件即可实现与PLC的数据通讯,因此,很多产品都支持该协议.同时利用该协议进行通讯时,可以得到客户端的数据校验返回,因此可靠性和安全性较高,当然牺牲了数据量.POWERLINK=CANopen+Ethernet鉴于以太网的蓬勃发展和CANopen在自动化领域里的广阔应用基础,EthernetPOWERLINK融合了这两项技术的优点和缺点,即拥有了Ethernet的高速、开放性接口,以及CANopen在工业领域良好的SDO和PDO数据定义,在某种意义上说POWERLINK就是Ethernet上的CANopen,物理层、数据链路层使用了Ethernet介质,而应用层则保留了原有的SDO和PDO对象字典的结构虽然这些工业以太网都是国际标准,但是指的是IEC61784里的标准,但是这些工业以太网不都是标准的以太网.即这些工业以太网并不都是符合IEEE802.3U的标准,这当中只有Modbus-TCP和EtherNet/IP是符合IEEE802.3U的,只有符合IEEE802.3U标准的,才能与IT 和以太网将来的发展相兼容.而不符合IEEE802.3U标准的,基本上可以讲不是以太网,它们都对以太网进行了修改,或者是硬件或者是软件,已经不是以太网了.a.ModbusTCP和EtherNet/IP的区别主要是应用层不相同,ModbusTCP的应用层采用Modbus 协议,而EtherNet/IP采用CIP协议,这两种工业以太网的数据链路层采用的是CSMA/CD,因此是标准的以太网,另外,这两种工业以太网的网络层和传输层采用TCP/IP协议族.还有一个区别是,Modbus协议中迄今没有协议来完成功能安全、高精度同步和运功控制等,而EtherNet/IP有CIPSafety、CIPSync和CIPMotion来完成上述功能,所以才有Schneider 加入ODVA,成为ODVA的核心成员来推广EtherNet/IP.由于这两种网络都是标准的TCP/IP 以太网,所以所有标准以太网节点都可以接入这两种网络.b.PROFINET分为原来划分为v1,v2,v3,现在一般称为ProfiNetCBA、ProfiNetIO和ProfiNetIRT.也就是通过以太网来实现对等通讯、实时控制和运动控制.v1采用TCP/IP协议,采用标准的以太网,而V2和V3不采用tcp/ip协议,这两种都绕过tcp/ip协议,采用另外的网络层和传输层协议,开发ProfiNet采用开发人员人员认为tcp/ip协议增加了数据在网络中的传输延迟,其实这是一种误解,据美国密歇根大学的教授研究后认为数据在TCP/IP 中的传输延迟很小,他们研究得出数据在经过TCP,IP栈时延迟只有不到100微秒,如果采用UDP/IP时就更小,同时他们研究也得出数据在不同应用层延时比较大,不同的协议延迟不一样,但是相差不是很大,从200us-800us不等,他们经过实验后认为以太网的基础设施指交换机、网卡等和TCP/IP协议并不是影响工业以太网实时性的主要原因,而认为应用层协议才是主要原因.所以密歇根大学的教授认为绕开TCP/IP协议没有丝毫的意义,反而由于缺少了TCP/IP协议,使得设备也就缺少了IT功能,与其它现场总线没有区别.ProfiNetV3就更特别了,它不完全采用标准以太网的数据链路层,有一不时间采用以太网的数据链路层CSMA/CD,而另外一部分时间采用自己的数据链路层,通过一个高精度的时间来完成.所以ProfiNetV3也就不是标准的以太网了,也就给Profinetv3带来如下的问题：不能采用标准的交换机、不能采用标准的以太网芯片、与企业网相连可能会出现问题,与标准以太网相连还要特殊的网关、添加和删除一个节点都需要重新组态网络和重新启动网络、至今没有千兆网络,还有最重要的是,当标准以太网以后发展了后,它不能与标准以太网相兼容,不具有将来以太网所应具有的功能.c.EtherCat这种工业以太网也很奇怪,它们不使用标准的芯片,一般不使用交换机,软件也不是标准的,对以太网的数据帧进行了一些修改,我们知道一个数据帧只有一个源节点,但是对于EtherCat一个数据可能有多个源节点,即一个数据是由多个节点发送的数据组合而成的.所以对于这样的网络,标准的以太网设备也不能接入这样的网络.我认为Ethernet/IP和ProfiNet这两种工业以太网都适合各个行业.首先这两种工业以太网都用于传输非实时数据,还可传输实时数据,即可以用于离散控制,也可用于过程控制当然现在还不能用于本安应用.其次,这两种工业以太网都可用于网络功能安全传输,Ethernet/IP有CIPSafety协议,而ProfiNet有Profisafe协议,还有在运动控制方面ProfiNet有ProfiNetIRT,而EtherNet/IP则有CIPSafety,二者都可以用于中高端的运动控制.最后两者都有基于IEEE1588的高精度时钟同步.而ModbusTCP,EtherCat和PowerLink,都只能完成部分控制任务,如ModbusTCP一般只作常规IO实时和非实时数据.而EtherCat 和PowerLink则更象是为运动控制而开发的,这二者好像没有功能安全、在PLC和DCS控制方面也没有得到大自动化公司的支持,况且这两者又对以太网进行修改,一个在软件,另一个在软件和硬件方面都进行了修改,都不能兼容标准的以太网设备,个人认为这样做得不偿失,为满足运动控制而不能兼容已有的标准的以太网设备而开发的工业以太网并不是以太网,与其说是工业以太网还不如说是另一种现场总线.我认为工业以太网的竞争将会在Ethernet/IP和ProfiNet间进行,其中EtherNet/IP以后将由罗克韦尔自动化、Omron、施耐德和思科公司来推动,而ProfiNet将由业界老大西门子公司带领,不知谁将引导未来.最后一定是大西洋两岸的两大巨人之间的角力,就像以前的现场总线战争,最后还不是Profibus和DeviceNet,别的都只能当陪衬的角色当然,现在大家都在看中国这个大西洋两岸以外的单一最大市场,中国把砝码放在谁这一边,可能会使天平倾斜一点.但最后,肯定两者都会存在的.现实中选择什么厂家的PLC,建议选择对应的以太网协议,除了施耐德和Rockwell的PLC都支持Ethernet和ModbusTCP/IP协议外施耐德在两个协议支持上做的更好,目前都没有任何网关产品可以实现Profinet与其它协议的转换.即便有相应的网关,不论成本增加了多少,还牺牲了实时性.因此,建议选择什么PLC,选择相应的以太网即可.性能在目前的所有控制系统中差别不大.。

V o l u m e 6, I s s u e PROFINET POWERLINK EtherNet/IP EtherCAT SERCOS III系统如何运行用户组织背景一览投资可行性及性能您需要知道的每件事系统比较五大主流技术S t e f a n S c h ön e g g e rB h a g a t h S i n g h K a r u n a k a r a nH u a z h e n S o n gS t ép h a n e P o t i e rA n t o n M e i n d lC h r i s t i a n S c h l e g e l对局外人而言，工业以太网存在很多让他们混淆的问题-而且并非孤立，即使那些专家有时候也被各种风起云涌的竞争系统所困扰,尽管制造商们提供了很多信息，描述他们的技术性能和特定的功能，并希望给出易于理解的解释，然而，用户仍然发现他们无法从这里获得比较全面信息以支持他们进行这个方面的投入。

我们也的确经常会遇到这方面的需求-寻求一个概要性的对于主流系统的评价：“在哪些方面存在差异？”，因此，我们觉得有必要出版一个专刊用来探讨这个话题，在创建这个话题时，我们试图去尽力保持客观与公正的角色，我们的综述聚焦于技术本身及其商业意义，也同时考虑了评估系统的战略要素－这主要是对那些考虑长期以太网设备投资安全性的决策者而言的。

在这个刊物中的观点来源于与多个领域中的开发者及决策制定者的交流与探讨而获前言1 s 10 00 s 1 ms 10 ms 100 ms 1 s 10 s高性能同步处理,电子传动机床,高速过程,机器人输送系统,简单控制,多数自动化系统楼宇技术,控制和自动化水平,无故障过程和仓储系统响应时间/抖动实时等级和应用领域实时的不同方法其中一个关键的区别在于不同的工业以太网如何调度并管理数据传输使得网络可以提供实时性，EtherCAT和SERCOSIII 的通信采用了集束帧方式：在每个周期，网络向所有的节点发送一个数据报文，从一个节点到另一个沿环形拓扑结构进行传输，同时采集每个节点的响应数据。

工业以太网技术全面解析高性能、工厂设备和IT系统集成，以及工业物联网的需求驱动促进了工业以太网的增长。

在实时工业以太网中，EPA、EtherCAT、RTEX、Ethernet Powerlink、PROFINET、Ethernet/IP、SERCOS III是主要的竞争者。

下面对它们进行简单比较。

Ethernet/IPEthernet/IP是2000年3月由Control Net International和ODV A( Open DevicenetVendors Association共同开发的工业以太网标准。

实现实时性的方法Ethernet/IP实现实时性的方法是在TCP/IP层之上增加了用于实时数据交换和运行实时应用的CIP协议(Common Industrial Protocol )。

Ethernet/IP在物理层和数据链路层采用标准的以太网技术，在网络层和传输层使用IP协议和TCP、UDP协议来传输数据。

UDP是一种非面向连接的协议，它能够工作在单播和多播的方式，只提供设备间发送数据报的能力。

对于实时性很高的I/O数据、运动控制数据和功能行安全数据，使用UDP/IP协议来发送。

而TCP是一种可靠的、面向连接的协议。

对于实时性要求不是很高的数据(如参数设置、组态和诊断等)采用TCP/IP协议来发送。

Ethernet/IP采用生产者/消费者数据交换模式。

生产者向网络中发送有唯一标识符的数据包。

消费者根据需要通过标识符从网络中接收需要的数据。

这样数据源只需一次性地把数据传到网上，其它节点有选择地接收数据，这样提高了通信的效率。

Ethernet/IP是在CIP这个协议的控制下实现非实时数据和实时数据的传输。

CIP是一个提供工业设备端到端的面向对象的协议，且独立于物理层及数据链路层，这使得不同供应商提供的设备能够很好的交互。

另外，为了获得更好的时钟同步性能，2003年ODV A将 IEEE 15888引入Ethernet/IP，并制定了CIPsync标准以提高Ethernet/IP的时钟同步精度。

工业通信中的工业以太网与现场总线比较工业通信是指在工业环境中实现设备之间信息传递和控制的过程。

随着工业自动化的发展，工业通信技术也得到了广泛应用。

其中，工业以太网和现场总线是两种常见的通信技术。

本文将对工业以太网和现场总线进行比较，探讨其各自的特点和适用场景。

一、工业以太网工业以太网是一种基于以太网技术的通信网络，它采用了以太网的物理层和数据链路层协议，同时也引入了一些工业特定的协议。

与普通的以太网相比，工业以太网在实时性、可靠性和稳定性方面进行了优化。

它支持高速通信和大带宽传输，能够满足现代工业环境中对数据传输速度和质量的要求。

工业以太网适用于需要高速通信和大规模连接的场景，如工业自动化、机器人控制和分布式控制系统。

它可以同时传输多个数据流，并支持实时监控和控制。

由于其基于标准的以太网协议，工业以太网具有较好的兼容性和可扩展性，易于集成和维护。

二、现场总线现场总线是另一种常用的工业通信技术，它是一种分布式控制系统中用于实现设备之间数据传输和通信的协议。

现场总线通常采用串行通信方式，将控制系统中的各种设备连接起来，通过总线传输数据和命令。

现场总线具有以下几个特点：首先，它是一种实时性较好的通信技术，能够满足工业自动化对实时监控和控制的需求；其次，现场总线采用分布式的网络结构，可以减少布线的复杂性和成本；第三，现场总线支持多主控制，可以实现多台设备之间的并行操作；最后，现场总线具有较好的抗干扰能力和可靠性，能够适应恶劣的工业环境。

现场总线适用于需要分布式控制和小范围通信的场景，如工业机械、设备监控和传感器网络。

由于现场总线采用串行通信方式，它的传输速率相对较低，适用于不需要大带宽和高速通信的应用。

三、工业以太网与现场总线的比较工业以太网和现场总线在工业通信中都有自己的优势和适用场景。

下面对它们进行比较：1. 传输速率：工业以太网的传输速率相对较高，可以达到百兆甚至千兆级别，而现场总线的传输速率一般在几十到几百kbps之间。

EtherCAT（以太网控制自动化技术）是一个以以太网为基础的开放架构的现场总线系统，EterCAT名称中的CAT为ControlAutomation Technology（控制自动化技术）首字母的缩写。

最初由德国倍福自动化有限公司(Beckhoff AutomationGmbH)研发。

EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本。

EtherCAT的特点还包括高精度设备同步，可选线缆冗余，和功能性安全协议(SIL3)。

Ethernet/IP是一个面向工业自动化应用的工业应用层协议。

它建立在标准UDP/IP与TCP/IP 协议之上，利用固定的以太网硬件和软件，为配置、访问和控制工业自动化设备定义了一个应用层协议西蒙公司开发PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。

作为一项战略性的技术创新，PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。

PROFINET是适用于不同需求的完整解决方案，其功能包括8个主要的模块，依次为实时通信、分布式现场设备、运动控制、分布式自动化、网络安装、IT标准和信息安全、故障安全和过程自动化。

MODBUS/TCP是简单的、中立厂商的用于管理和控制自动化设备的MODBUS系列通讯协议的派生产品。

显而易见，它覆盖了使用TCP/IP协议的“Intranet”和“Internet”环境中MODBUS 报文的用途。

协议的最通用用途是为诸如PLC’s，I/O模块，以及连接其它简单域总线或I/O 模块的网关服务的。

MODBUS/TCP协议是作为一种（实际的）自动化标准发行的。

杜品圣（德国普世电源公司上海代表处，　上海市 ２００２３３）Du Pinsheng(Germany Puls Power Supplies GmbH Shanghai Office, Shanghai 200233)Introduction and Comparison of the Different Industrial Ethernet TechnologyAbstract: Due to more than 20 years rapid development of IT communication and computer-technology, the industrial automation control system has obtained very quickly enhancement. Lots of engineers have not only used this technology in the praxis, but also discussed very intensively: how to successful integration of modern communication to the industrial automation. The fact is regrardless of the fieldbus or the industry Ethernet, modern communication is the decisive function to influence the development direction of industry control system.The paper made the simple introduction and comparison of the different industrial Ethernet technology. This will be clear about the future of industry ethernet technology.Key words: Industrial Ethernet Fieldbus Controller Based on PC IEC 61158 International Standard EtherCat EtherNet/IP EtherNet PowerLink Modbus/TCP Profinet【摘 要】【关键词】工业以太网 现场总线 基于ＰＣ的控制器 ＩＥＣ　６１１５８的国际标准 ＥｔｈｅｒＣａｔ ＥｔｈｅｒＮｅｔ／ＩＰ ＥｔｈｅｒｔＮｅｔ　ＰｏｗｅｒＬｉｎｋ Ｍｏｄｂｕｓ／ＴＣＰ Ｐｒｏｆｉｎｅｔ工业以太网技术的介绍和比较前言近二十多年由于通信技术、计算机技术、网络技术的迅速发展，工业自动化控制领域也随之得到了迅速的提高和改革，自动化工程师不仅将这种新技术大胆地运用到工业实践中去，同时学术上也进行了激烈的争论，其焦点无外乎于：＊　各种现场总线技术之争＊　基于ＰＣ的控制器与ＰＬＣ控制器的技术之争＊　现场总线和工业以太网技术之争经过近二十年的争论，现场总线已有了定论，八种总线归纳于一个ＩＥＣ　６１１５８的国际标准，这个标准的产生不仅仅是技术的应用的比较，更主要是顾及各国的经济利益，八个标准互相不兼容，　成为一个无统一标准的国际标准，看来ＯＰＣ这类纯技术的标准，在ＴＣ　６５委员会显然行不通了。

现场总线与工业以太网现代工业领域的通信技术在不断发展，为了满足工业自动化的需要，现场总线和工业以太网成为了两种主流的通信技术。

本文将从介绍两者的定义、特点、应用领域等方面进行论述，以帮助读者更好地理解现场总线和工业以太网的区别与联系。

一、现场总线的定义现场总线，顾名思义，是指在工业现场中用于连接各种现场设备和传感器的通信技术。

它采用串行通信方式，将各个设备连接到统一的总线上，使得各个设备可以进行数据的交互和通信。

现场总线常见的标准有Profibus、Modbus、CAN等。

二、现场总线的特点1. 高可靠性：现场总线采用多级冗余和容错技术，能够提供稳定可靠的通信环境，抵抗电磁干扰和噪声的干扰。

2. 实时性强：现场总线通信速率快，能够满足对实时性要求较高的工业自动化应用。

3. 灵活性高：现场总线支持多种拓扑结构，可根据现场设备的不同需求进行灵活搭配，具有良好的扩展性和可调整性。

4. 成本相对较低：现场总线技术成熟，设备价格相对较低，适用于中小型工业系统。

三、现场总线的应用领域现场总线广泛应用于工业自动化控制系统、传感器和执行器的连接以及数据采集等领域。

例如，在工厂生产线上，通过现场总线可以实现对各个设备的监控和控制，提高生产效率和质量。

四、工业以太网的定义工业以太网是指将以太网技术应用于工业自动化领域的通信网络。

它基于以太网标准，通过对物理层接口和网络协议的改进，使得以太网能够适应工业环境的要求，提供可靠的通信服务。

五、工业以太网的特点1. 高带宽：工业以太网支持高速数据传输，能够满足工业自动化中对大数据量的实时传输需求。

2. 网络结构灵活：工业以太网具有良好的可扩展性和灵活性，支持各种网络拓扑结构，满足不同工业场景的需求。

3. 兼容性强：工业以太网基于以太网标准，与传统以太网兼容，可以与企业内部的办公以太网进行连接。

4. 安全性高：工业以太网提供各种安全机制和协议，保护工业控制系统的安全和隐私。

六、工业以太网的应用领域工业以太网被广泛应用于诸如工厂自动化、能源管理、交通运输、智能建筑等领域。

各种工业以太网的区别其实就是协议的区别，其中最主要的还是应用层协议的区别。

都是以太网通讯，只是每个公司的叫法不一样，西门子用PROFINET、AB用Ethernet IP、施耐德的MODBUS TCP/IP。

取个例子，以太网就像高速公路，Ethernet/IP、Profinet、Modbus TCP/IP分别像高速公路上的宝马、奔驰、奥迪车，都可以从一个城市把物品运送到另一城市。

但是每个车上安装的零件无法和另一车上的零件进行更换。

EtherCAT（以太网控制自动化技术）是一个以以太网为基础的开放架构的现场总线系统，EterCAT名称中的CAT 为ControlAutomation Technology（控制自动化技术）首字母的缩写。

最初由德国倍福自动化有限公司(Beckhoff AutomationGmbH)研发。

EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本。

EtherCAT的特点还包括高精度设备同步，可选线缆冗余，和功能性安全协议(SIL3)。

Ethernet/IP是一个面向工业自动化应用的工业应用层协议。

它建立在标准UDP/IP与TCP/IP协议之上，利用固定的以太网硬件和软件，为配置、访问和控制工业自动化设备定义了一个应用层协议西蒙公司开发Ethernt/IP属于ODVA组织，Rockwell只是其中一个推广力度比较大的公司而已。

施耐德也是ODVA组织的成员，施耐德所有PLC都可以支持Ethernt/IP协议。

Ethernt/IP协议是十大总线之一，和Controlnet、Devicenet一起称为CIP总线。

可以实现协议间路由，但是需要Rslinx软件进行配置。

通讯时需要设置RPI参数，没有任何客户端的反馈信息，因此不管现场客户端是否收到数据，数据一致由服务器不断的发，缺少相应的检测。

PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。

V o l u m e 6, I s s u e PROFINET POWERLINK EtherNet/IP EtherCAT SERCOS III系统如何运行用户组织背景一览投资可行性及性能您需要知道的每件事系统比较五大主流技术S t e f a n S c h ön e g g e rB h a g a t h S i n g h K a r u n a k a r a nH u a z h e n S o n gS t ép h a n e P o t i e rA n t o n M e i n d lC h r i s t i a n S c h l e g e l对局外人而言，工业以太网存在很多让他们混淆的问题-而且并非孤立，即使那些专家有时候也被各种风起云涌的竞争系统所困扰,尽管制造商们提供了很多信息，描述他们的技术性能和特定的功能，并希望给出易于理解的解释，然而，用户仍然发现他们无法从这里获得比较全面信息以支持他们进行这个方面的投入。

我们也的确经常会遇到这方面的需求-寻求一个概要性的对于主流系统的评价：“在哪些方面存在差异？”，因此，我们觉得有必要出版一个专刊用来探讨这个话题，在创建这个话题时，我们试图去尽力保持客观与公正的角色，我们的综述聚焦于技术本身及其商业意义，也同时考虑了评估系统的战略要素－这主要是对那些考虑长期以太网设备投资安全性的决策者而言的。

在这个刊物中的观点来源于与多个领域中的开发者及决策制定者的交流与探讨而获前言1 s 10 00 s 1 ms 10 ms 100 ms 1 s 10 s高性能同步处理,电子传动机床,高速过程,机器人输送系统,简单控制,多数自动化系统楼宇技术,控制和自动化水平,无故障过程和仓储系统响应时间/抖动实时等级和应用领域实时的不同方法其中一个关键的区别在于不同的工业以太网如何调度并管理数据传输使得网络可以提供实时性，EtherCAT和SERCOSIII 的通信采用了集束帧方式：在每个周期，网络向所有的节点发送一个数据报文，从一个节点到另一个沿环形拓扑结构进行传输，同时采集每个节点的响应数据。

六种工业以太网比较集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]六种工业以太网比较摘要：当前，工业以太网技术是控制领域中的研究热点。

所谓工业以太网，一般来讲是指技术上与商用以太网(即标准)兼容，但在产品设计时，在材质的选用、产品的强度、适用性以及实时性、可互操作性、可靠性、抗干扰性和本质安全等方面能满足工业现场的需要。

随着互联网技术的发展与普及推广，Ethernet技术也得到了迅速的发展，Ethernet传输速率的提高和Ethernet 交换技术的发展，给解决Ethernet通信的非确定性问题带来了希望，并使Ethernet全面应用于工业控制领域成为可能。

目前，几种典型的工业以太网有HSE、PROFInet、Modbus/TCP、EtherNet/IP、Powerlink、EPA六种。

本文通过对这六种工业以太网比较，以便更好的应用于系统集成。

关键词：工业以太网、HSE、PROFInet、Modbus、EtherNet、Powerlink、EPA与传统控制网络相比，工业以太网具有应用广泛、为所有的编程语言所持、软硬件资源丰富、易于与Internet连接、可实现办公自动化网络与工业控制网络的无缝连接等诸多优点。

由于这些优点，特别是与信息传输技术的无缝集成以及传统技术无法比拟的传输宽带，以太网得到了工业界的认可。

1．HSE(高速以太网)HSE(High Speed Ethernet Fieldbus)由现场总线基金会组织(FF)制定，是对FF-H1的高速网段的解决方案，它与H1现场总线整合构成信息集成开放的体系结构。

FF HSE的1-4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。

用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。

什么是以太网？以太网是一种计算机局域网技术。

由IEEE组织的IEEE802.3标准制定了以太网技术标准，规定了物理层连接、电子信号和介质接入层协议的内容。

以太网现在是最流行的局域网技术，取代了令牌环、FDDI、ARCNET等其他局域网技术。

以太网是世界上使用最广泛的局域网技术。

有些人认为我们日常生活中的网络是以太网。

我们通常说的交换机，专业名称应该叫以太网交换机。

通常的光纤交换机也使用以太网技术，但传输介质由网线改为光纤。

什么是工业以太网？工业以太网是在以太网技术和TCP/IP技术的基础上发展起来的工业网络。

基于强大的区域集团和IEEE802.3(以太网)。

在线工业以太网SIMATICNET提供了新的多媒体世界的无缝集成。

工业以太网是西门子提出的第一种基于以太网通信的工业通信方式。

与其他西门子通信方式如MPI、DP总线等相比，工业以太网具有速度快、稳定性高、抗噪声能力强、互联互换性好等优点。

过去，以太网在商业环境中被广泛使用。

现在，在很多工业环境中，以太网也成为业界的热点。

相信在不久的将来，工业以太网将成为工业控制网络结构的主要形式和发展趋势。

以太网和工业以太网之间的关系：工业以太网是以太网技术与通用工业协议的完美结合，也是标准以太网在工业领域的应用拓展。

近年来，为了满足高实时性工业应用的需要，各大工业自动化公司和标准化组织都提出了各种工业以太网的实时技术标准，这些标准都是根据IEEE802.3标准制定的。

标准，提高实时性，并与标准以太网建立联系。

6种工业以太网类型。

(1)MODBUSTCP/IP。

(2)以太网/IP。

(3)以太网Powerlink。

(4)PROFINET。

(5)SERCOSIII。

(6)以太网。

工业以太网的优势：1.以太网产品价格相对便宜。

2.轻松接入互联网。

3.兼容性好，技术支持广泛。

4.以太网技术发展迅速，技术先进，可持续发展潜力巨大。

5.通信速度快。

6.强大的资源共享能力。

DCSFCS工业以太网之间的区别和联系工业以太网是现代工业领域中应用广泛的一种网络通信技术，而DCSFCS（Data Center Switch Fabric and Converged Storage）则是数据中心网络中的关键技术。

本文将探讨DCSFCS工业以太网之间的区别和联系。

一、DCSFCS和工业以太网的基本概念DCSFCS是数据中心网络中的核心技术，它提供高带宽、低时延的数据通信，用于实现数据中心内服务器之间的高速互联。

而工业以太网则是用于工业自动化领域中的一种通信网络，它可以连接各种工业设备，实现实时控制和数据采集。

二、DCSFCS和工业以太网的通信特性比较1. 带宽要求：DCSFCS：数据中心内的服务器对通信带宽要求较高，以满足大量数据的传输和处理需求。

工业以太网：工业领域通常对通信带宽的要求较低，因为工业设备的数据传输相对较少。

2. 时延要求：DCSFCS：数据中心内的通信需要实现低时延，以保证数据的及时传输和处理。

工业以太网：工业自动化过程通常对通信时延要求较宽松，因为一些控制指令的响应时间可以接受较高的延迟。

3. 可靠性要求：DCSFCS：数据中心的通信需要很高的可靠性，以保证数据传输过程中不出现错误或丢失的情况。

工业以太网：工业领域对通信可靠性的要求较高，以保证工业设备的正常运行和数据的准确采集。

4. 网络拓扑结构：DCSFCS：数据中心网络通常采用多层结构，包括核心层、汇聚层和接入层，以实现高可靠性和高性能的数据通信。

工业以太网：工业自动化网络通常采用总线型或星型拓扑结构，用于连接各个工业设备。

三、DCSFCS和工业以太网的应用领域比较1. 应用范围：DCSFCS：主要应用于数据中心网络中，用于实现服务器之间的高速互联和大规模数据的传输。

工业以太网：主要应用于工业自动化领域，用于连接各种工业设备和实现实时控制。

2. 应用场景：DCSFCS：常见的应用场景包括云计算、大数据处理、虚拟化等领域，旨在提高数据中心的性能和可扩展性。
